822.8-6-12-B
GN 822.8 Miniraster
Lt: 1-2 Wochen Alle Größen und Varianten von GN 822.8
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

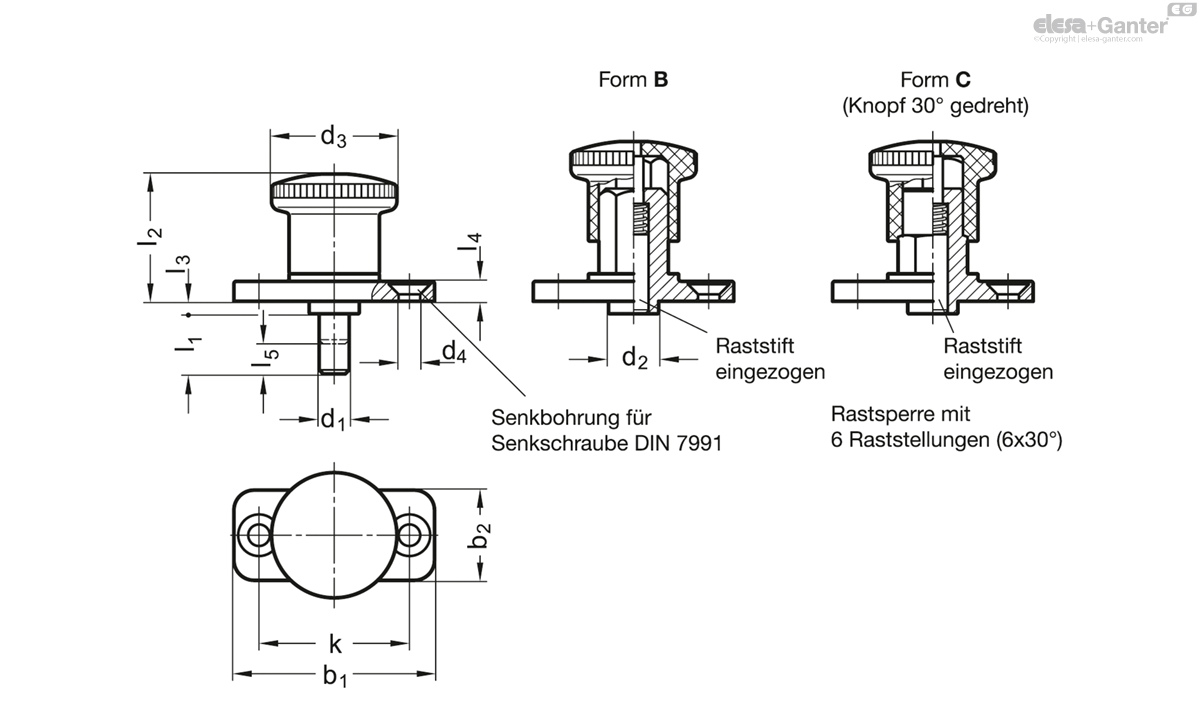

Technisches Datenblatt
Technische Daten
- Katalog
- GN 822.8-6-12-B
- d1
Bohrung +0.03/+0.08 Stift h9 - 6
- l1
- 12
- b1
- 40
- b2
- 18
- d2 -0.15
- 10
- d3
- 25
- d4
- 4.3
- k
- 30
- l2
- 25.5
- l3
- 2.5
- l4
- 4
- l5
- 6
- Federdruck in N ≈
Anfang - 6
- Federdruck in N ≈
Ende - 16
- 41
Form
- B: ohne Rastsperre
- C: mit Rastsperre
Führung
Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt
Stift
Edelstahl 1.4305
Druckfeder
Edelstahl nichtrostend, 1.4310
Griff
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Miniraster GN 822.8 zeichnen sich durch kleine Baumaße aus. Die Befestigung erfolgt mit Senkschrauben.
Die Miniraster stellen eine preisgünstige Alternative zu GN 608 und GN 608.1 Rastbolzen.
Bei der Form C kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Postition gehalten wird.
- mit rotem Knopf
