801-16-M6

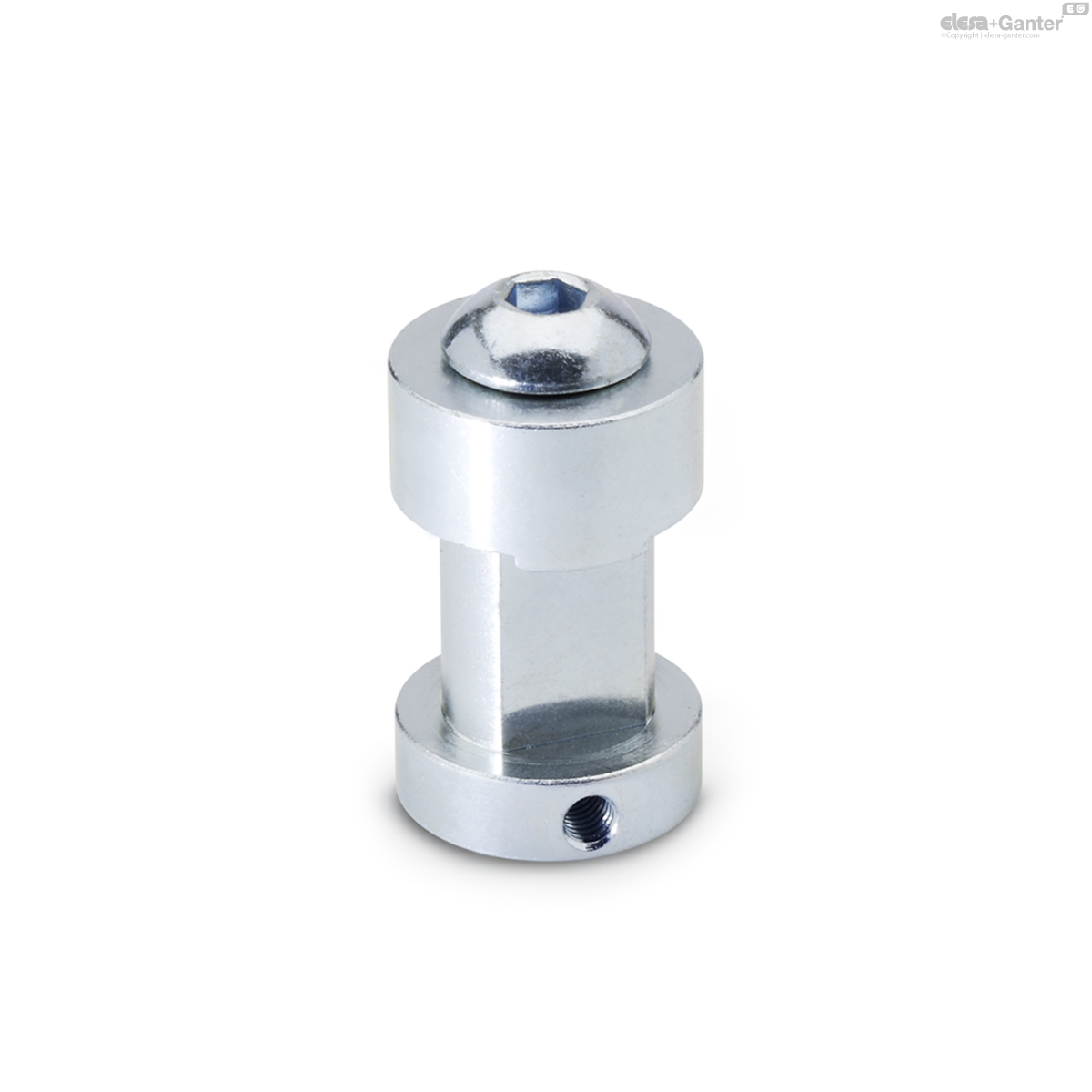

GN 801 Halter für Andrückschrauben
für Schnellspanner mit offenem Spannarm
Lt: 1-2 Wochen Alle Größen und Varianten von GN 801
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 801-16-M6
- d1
- 16
- d2
- M 6
- l1
- 26.5
- l2
- 33 (31)*
- l3
- 7
- d3
- M 4
- s1
- 16 (14)*
- s2
- 6.5
- t
- 24 (22)*
- For toggle clamps
GN 810
GN 810.1 - 130
- GN 820
GN 820.1
GN 820.2
GN 820.3
GN 820.4 - 130
- GN 860
GN 862
GN 862.1 - 125
- 25
* Maß in (...) gilt für GN 860** Maß in (...) gilt für GN 812, GN 812.1, GN 862 und GN 862.1*** Maß in (...) gilt für GN 812, GN 812.1, GN 860, GN 862 und GN 862.1
Stahl
verzinkt, blau passiviert
Halter GN 801 für Andrückschrauben wurden für verschiedene Schnellspanner in der Ausführung „offener Spannarm“ entwickelt.
Der Halter kann auf dem Spannarm verschoben und mittels der Spannschraube in der gewünschten Position fixiert werden.
Das Gewinde d2 dient zur Aufnahme der Andrückschrauben, Federelementen und dergleichen.
Dabei kann die optimale Spannhöhe eingestellt werden, ohne dass die Klemmung des Halters auf dem Spannarm gelöst wird.
