425.3-16-125-ST GN 425.3-ST Stahl

425.3-16-125-ST

GN 425.3-ST Stahl

Stahl / Edelstahl, ohne Gewinde, zum Anschweißen
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 425.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 425.3-16-125-ST
d1
16
Länge l ±0.5
125
d2 H12
4
h
59
r
18
t
6
320

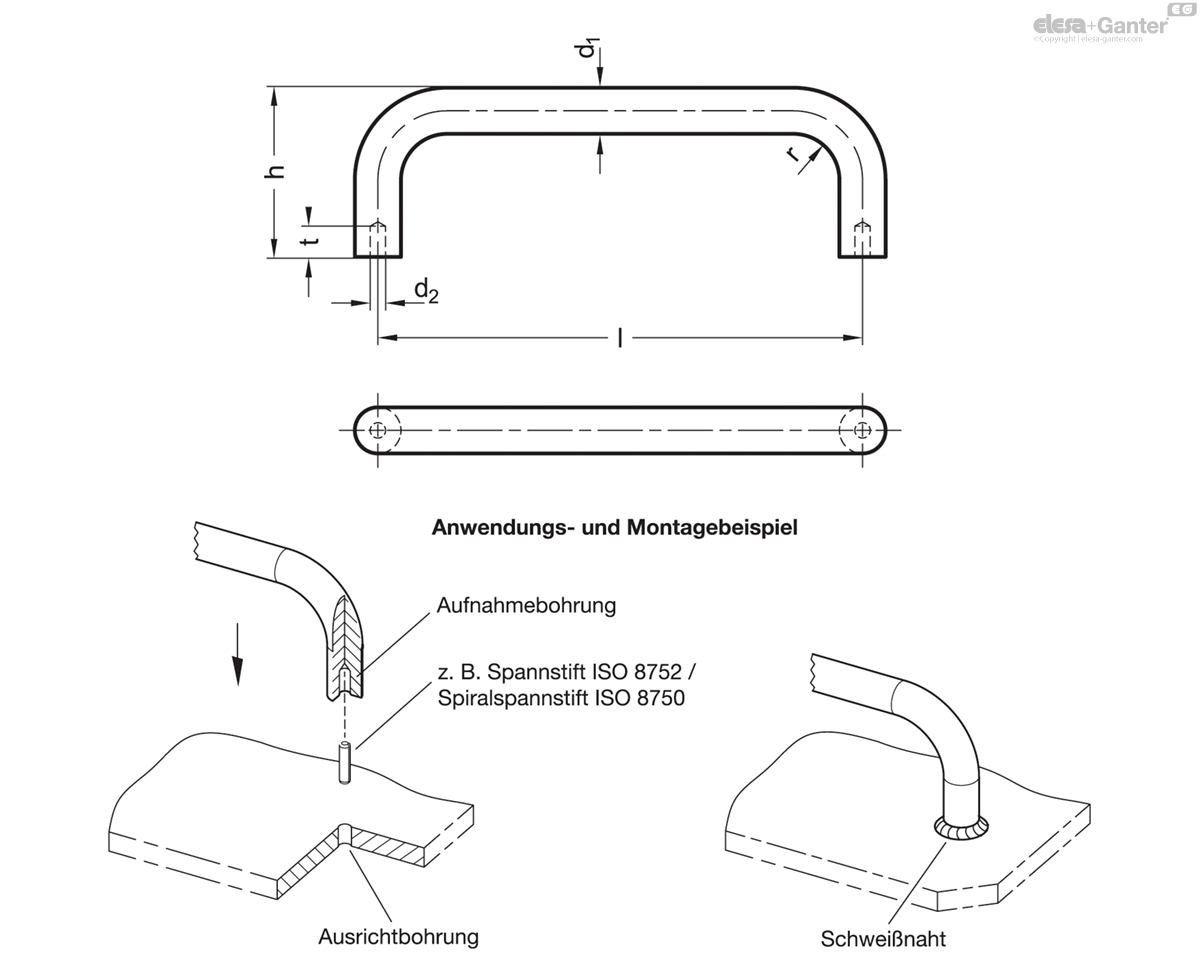

425.3-16-125-ST drawing

Stahl ST

blank

Edelstahl 1.4301 NI

matt gestrahlt

Bügelgriffe GN 425.3 werden aus gebogenem Stahl- bzw. Edelstahlprofil hergestellt und werden durch Anschweißen befestigt.

Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften, die den Bügelgriff über die Ausrichtbohrungen im Gegenstück zum Anschweißen auf einfache Art positionieren und befestigen.
