313-8-DK-2-ST GN 313 Stahl

313-8-DK-2-ST

GN 313 Stahl

Stahl / Edelstahl, Bolzen in Ausgangsstellung eingezogen
  • INOX
  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 313

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 313-8-DK-2-ST
d1 Stift -0.02/-0.05 Bohrung H7
8
d2
M 16 x 1.5
d3
M 5
d4
23
l1
9
l2
34
l3 ≈
65
l4 ≈
48
t min.
9
Federdruck in N ≈
Anfang
12
Federdruck in N ≈
Ende
40
Code Nr.
Schraubenzieher
GN 613.1-8
47

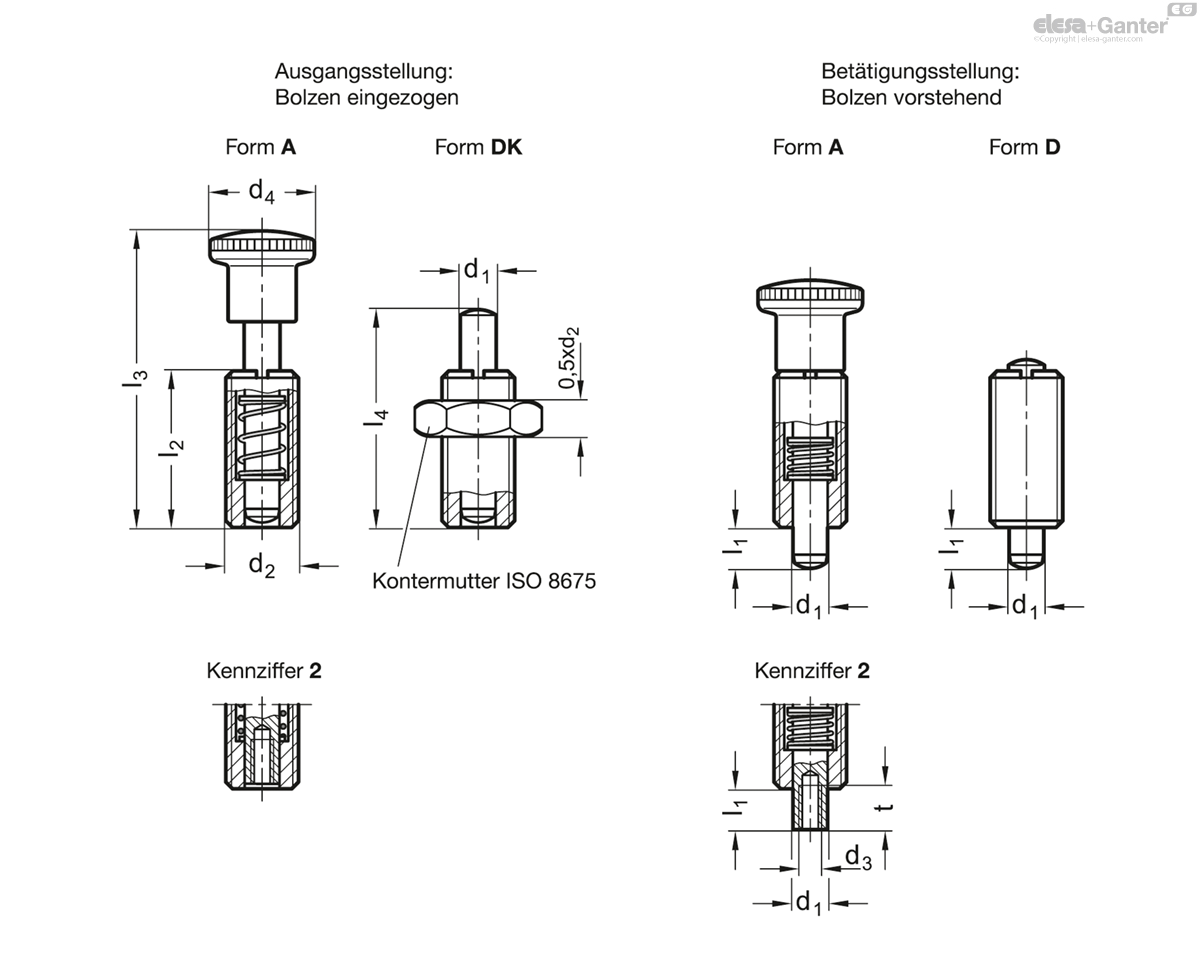

313-8-DK-2-ST drawing

Form

  • A: mit Knopf, ohne Kontermutter
  • AK: mit Knopf, mit Kontermutter
  • D: ohne Knopf, ohne Kontermutter
  • DK: ohne Knopf, mit Kontermutter

Kennziffer

  • 1: Bolzen ohne Innengewinde
  • 2: Bolzen mit Innengewinde

Führung (Gewindeteil)

Stahl ST

brüniert

Führung (Gewindeteil)

Edelstahl nichtrostend, 1.4305 NI

Stift

Edelstahl nichtrostend

  • 1.4305
  • chemisch vernickelt

Knopf

Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Bei Federbolzen GN 313 ist der Bolzen in der unbetätigten Stellung nicht vorstehend.

Er kann von Hand bzw. bei den Formen D und DK mechanisch (Pneumatikzylinder, Kurvenscheibe etc.) betätigt werden und steht dann nur für die Dauer der Betätigung vor.

Mit Hilfe des Innengewindes bei Kennziffer 2 an der Druckseite können z.B. Sonderdruckbolzen oder ein Gestänge betätigt werden.
