251-M4-35-AK

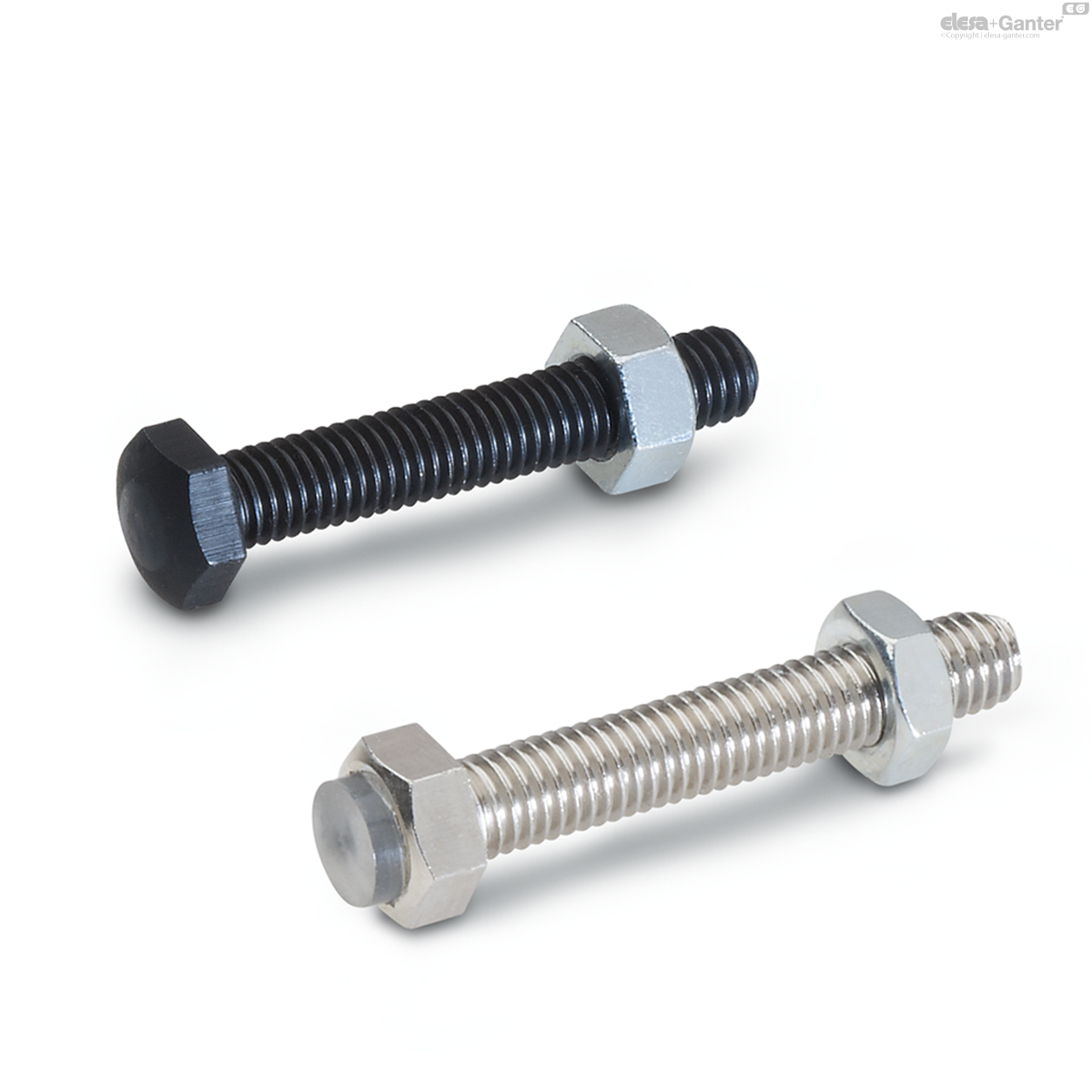

GN 251 Anschlagschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 251
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 251-M4-35-AK
- d1
- M 4
- l1
- 35
- e
- 8.1
- k1
- 2.8
- k2
- 3.2
- l2 max.
- 2.1
- s
- 7
- 5
Form
- AK: Anschlagfläche, mit Kuppe, gehärtet
- BK: Anschlagfläche mit Polyurethan-Scheibe
Schraube
Stahl, Festigkeitsklasse 5.8
Form AK
brüniert
Anschlagfläche, gehärtet (HRC 45)
Form BK
vernickelt
Polyurethanscheibe, 90 Shore
Sechskantmutter
Stahl verzinkt, blau passiviert
Anschlagschrauben GN 251 können sowohl als Festanschlag als auch zur Abstützung verwendet werden.
Die Ausführung mit Polyurethan-Scheiben (Form BK) wirkt entweder als Dämpfung oder als Schutz bei empfindlichen Oberflächen.
