CFM.30 SH-4-CLEAN
CFM-CLEAN Scharniere
Auf Lager Alle Größen und Varianten von CFM-CLEAN
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

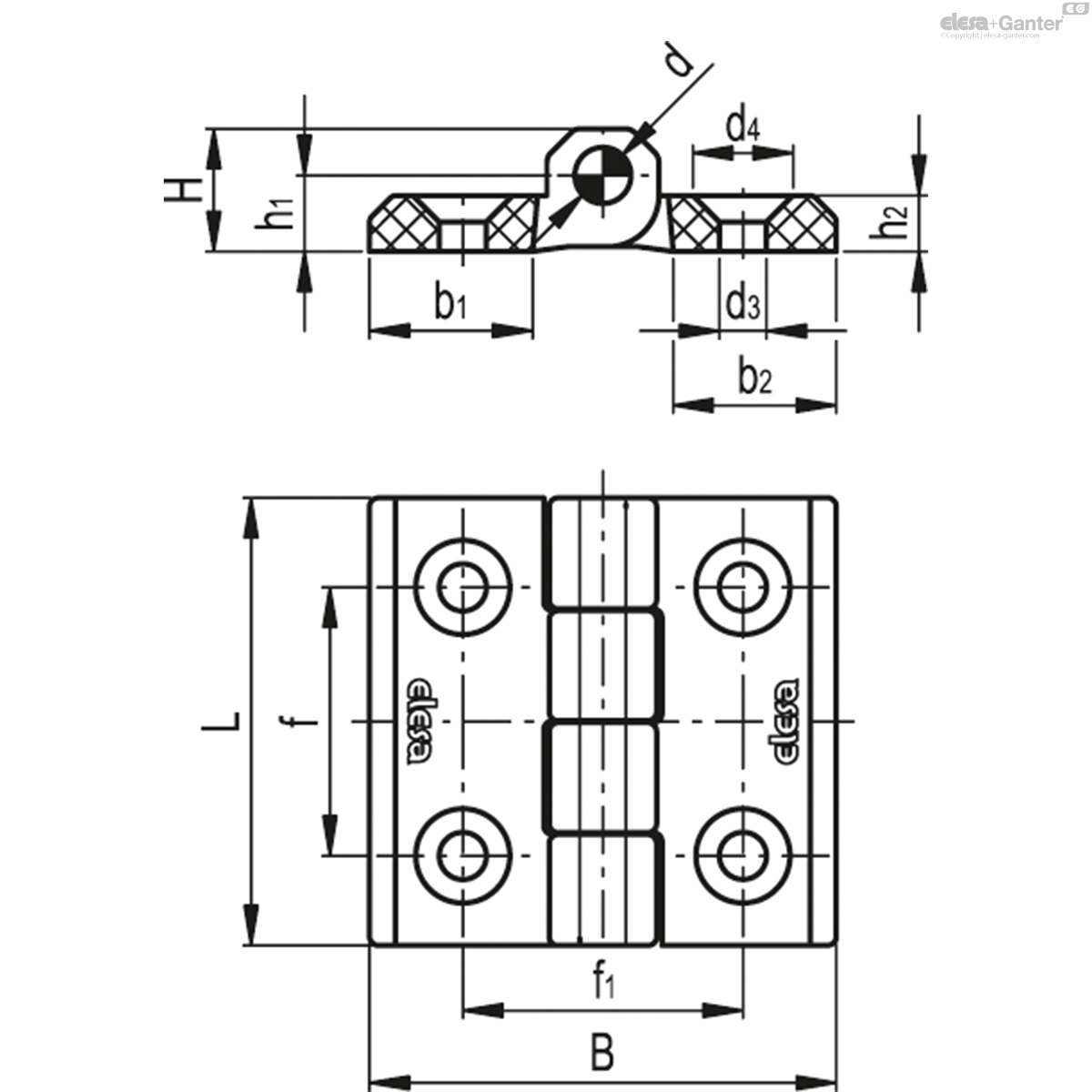

Technische Daten
- Katalog
- 425441
- Beschreibung
- CFM.30-SH-4-CLEAN
- L
- 30
- B
- 30
- f±0.25
- 18
- f1 ±0.25
- 18
- H
- 7
- h1
- 4
- h2
- 3.5
- b1
- 10.5
- b2
- 10.5
- d
- 2.5
- d3
- 4.5
- d4
- 8.5
- C#
[Nm] - 3
- 7
Material
Glasfaserverstärkter Thermoplast, Polyamid, SUPER-Technopolymer, weiß ähnlich RAL 9002, matte Oberfläche.
Achse
Edelstahl nichtrostend 1.4305

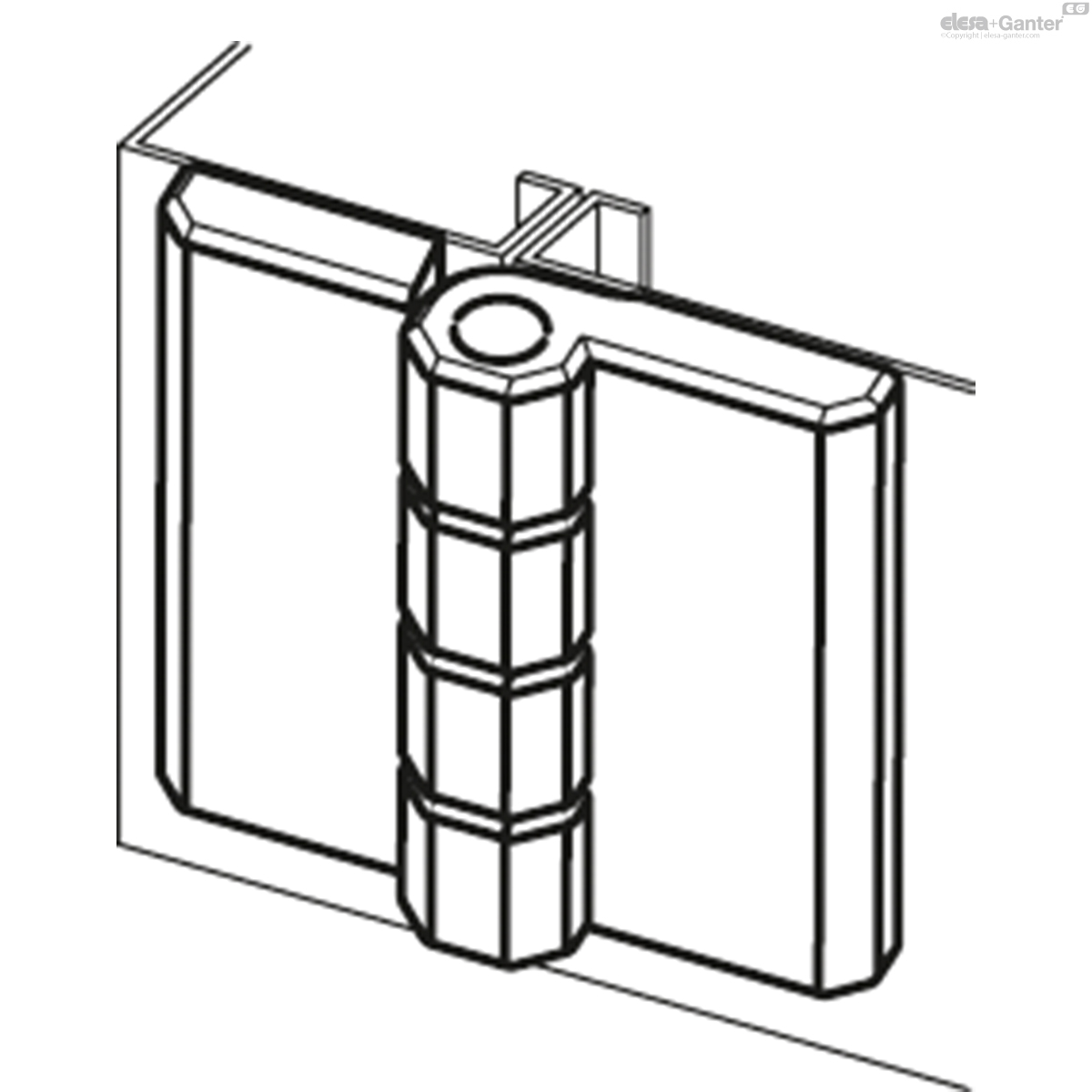

Standardausführung
Durchlöcher für Senkkopfschrauben

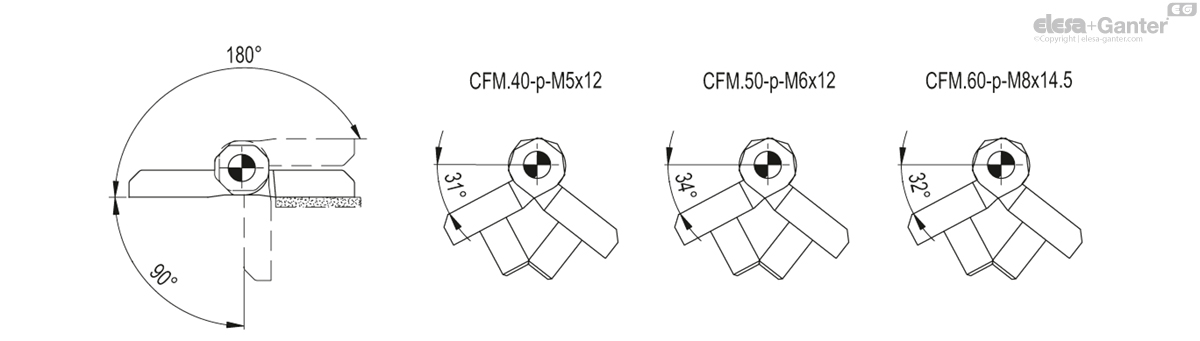

Drehwinkel (Richtwert)
Max 270° (-90° und +180° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien-.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  | |
| Artikelnummer | Max. statische Last Sa [N] | Max. statische Last Sr [N] | Max. statische Last S90 [N] |
| CFM.30-SH-4-CLEAN | 1400 | 1700 | 1000 |
| CFM.40-SH-5-CLEAN | 1900 | 1900 | 1280 |
| CFM.50-SH-6-CLEAN | 2630 | 2400 | 1720 |
| CFM.60-SH-8-CLEAN | 3320 | 2960 | 3070 |
Die max. statische Last soll nicht überschritten werden (Bruchgefahr), um eine sichere Funktion der Scharniere zu gewähleisten. Je nach Anwendung muss zusätzlich ein Sicherheitsfaktor dazu gerechnet werden.
