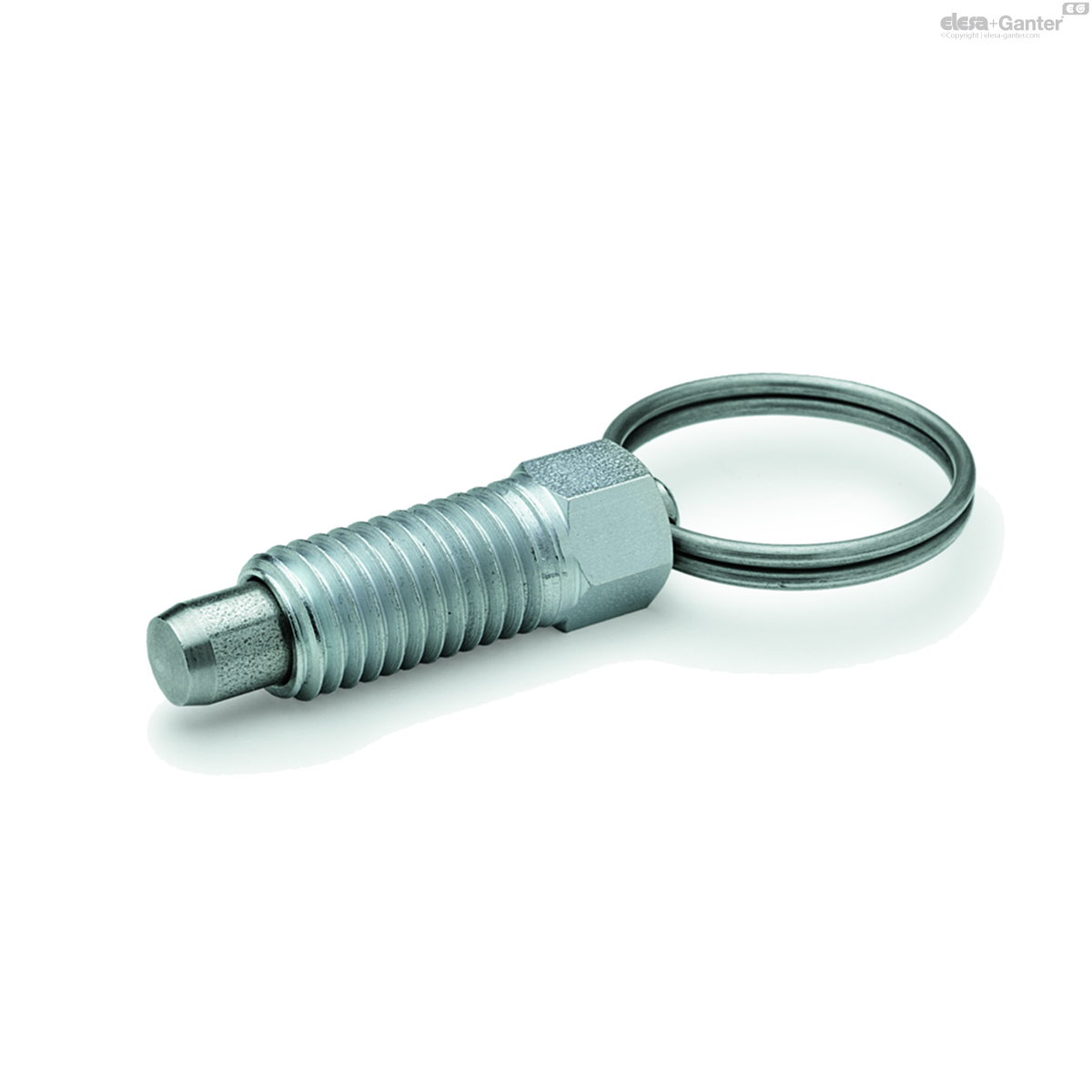

717-3-M6-A-ST
GN 717 Stahl
Auf Lager Alle Größen und Varianten von GN 717
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 717-3-M6-A-ST
- d1
Bohrung +0.03/+0.08 Stift -0.05 - 3
- d2
- M 6
- d3
- 14
- e
- 6.9
- l1
- 30
- l2
- 3.5
- l3
- 12
- l4
- 4.5
- l5 min.
- 10
- sw
- 6
- Max. Anzugsmoment
in Nm - 2
- Federdruck in N ≈
Anfang - 3
- Federdruck in N ≈
Ende - 12
- 4
Form
- A: mit Zugring, ohne Kontermutter
- AK: mit Zugring, mit Kontermutter
- B: ohne Rastsperre (Knopf), ohne Kontermutter
- BK: ohne Rastsperre (Knopf), mit Kontermutter
- C: mit Rastsperre (Knopf), ohne Kontermutter
- CK: mit Rastsperre (Knopf), mit Kontermutter
- D: mit Zugöse, ohne Kontermutter
- DK: mit Zugöse, mit Kontermutter
Gewindekörper
- Stahl, verzinkt, blau passiviert ST
- Ausführung in Edelstahl nichtrostend, 1.4305 NI
Stift
Edelstahl nichtrostend, 1.4305
Haltering (Feder)
Edelstahl nichtrostend, 1.4310
Zugring / Zugöse
Edelstahl nichtrostend, 1.4310
Knopf Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Edelstahl-Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.
Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll.
Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
