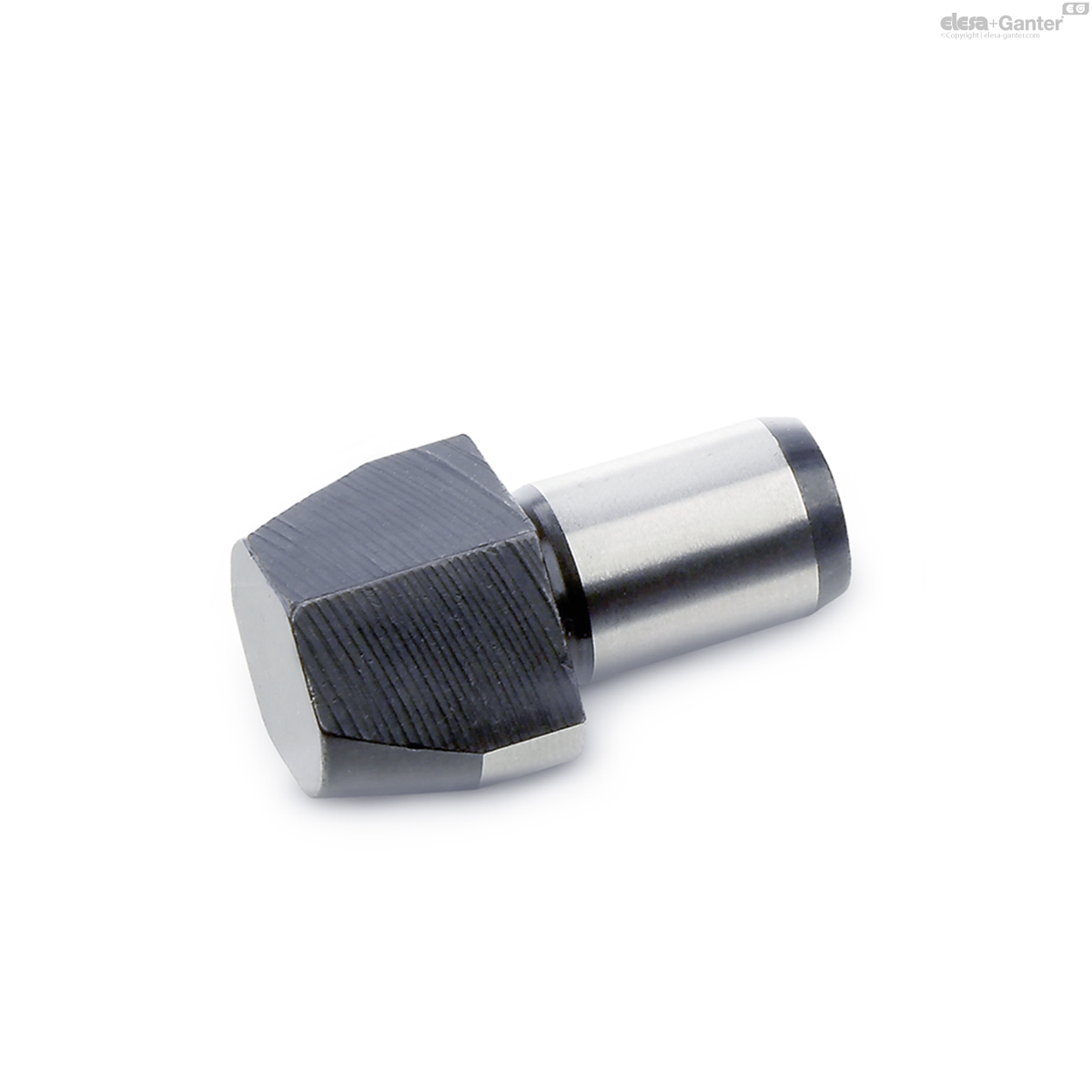

6321-8-10-B
DIN 6321 Aufnahme-/Auflagebolzen
Auf Lager Alle Größen und Varianten von DIN 6321
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- DIN 6321-8-10-B
- d1 F7
- 8
- d1 g6
- 8
- h1 ±0.1
- 10
- d2 n6
- 6
- h2
- 6
- l
- 9
- 5
Form
- A: Auflagebolzen, niedrig
- B: Aufnahmebolzen hoch, kreisrund
- C: Aufnahmebolzen hoch, abgeflacht
Stahl
- gehärtet
- brüniert
Form A
mit Zentrierbohrung an der Unterseite
Form B / Form C
mit Zentrierbohrung, beidseitig
Aufnahmebolzen DIN 6321 werden zum Positionieren in Bohrungen eingesetzt. Dabei hilft die abgeflachte Ausführung (Form C) beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist das Fixieren von zu positionierenden Teilen in nur eine Richtung.
Im übrigen können die Formen A und B auch als Auflage, also Anschlag oder als Fuß verwendet werden.
