511-M6-20

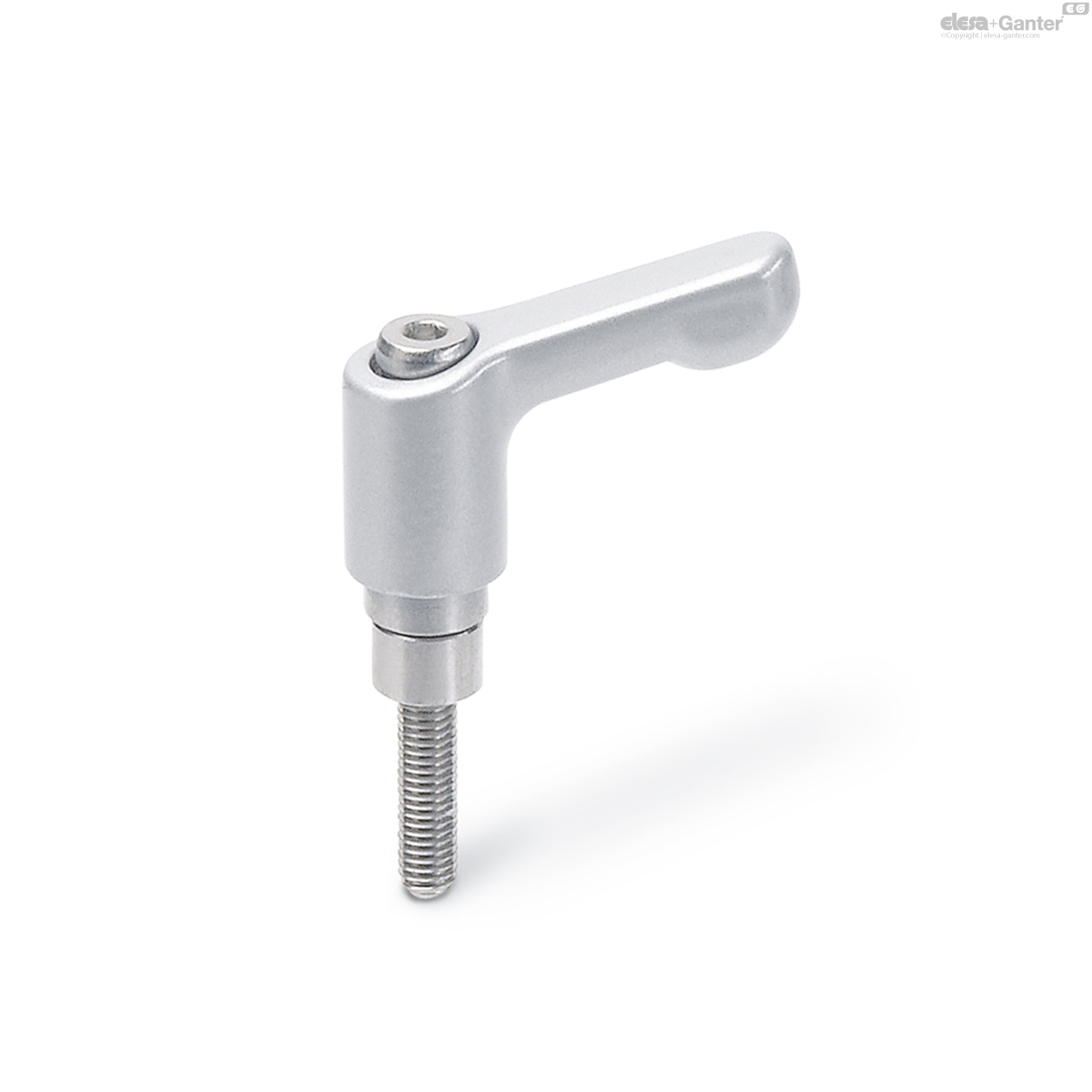

GN 511 Klemmhebelsets
verstellbar, für Klemmhalter
Lt: 1-2 Wochen Alle Größen und Varianten von GN 511
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

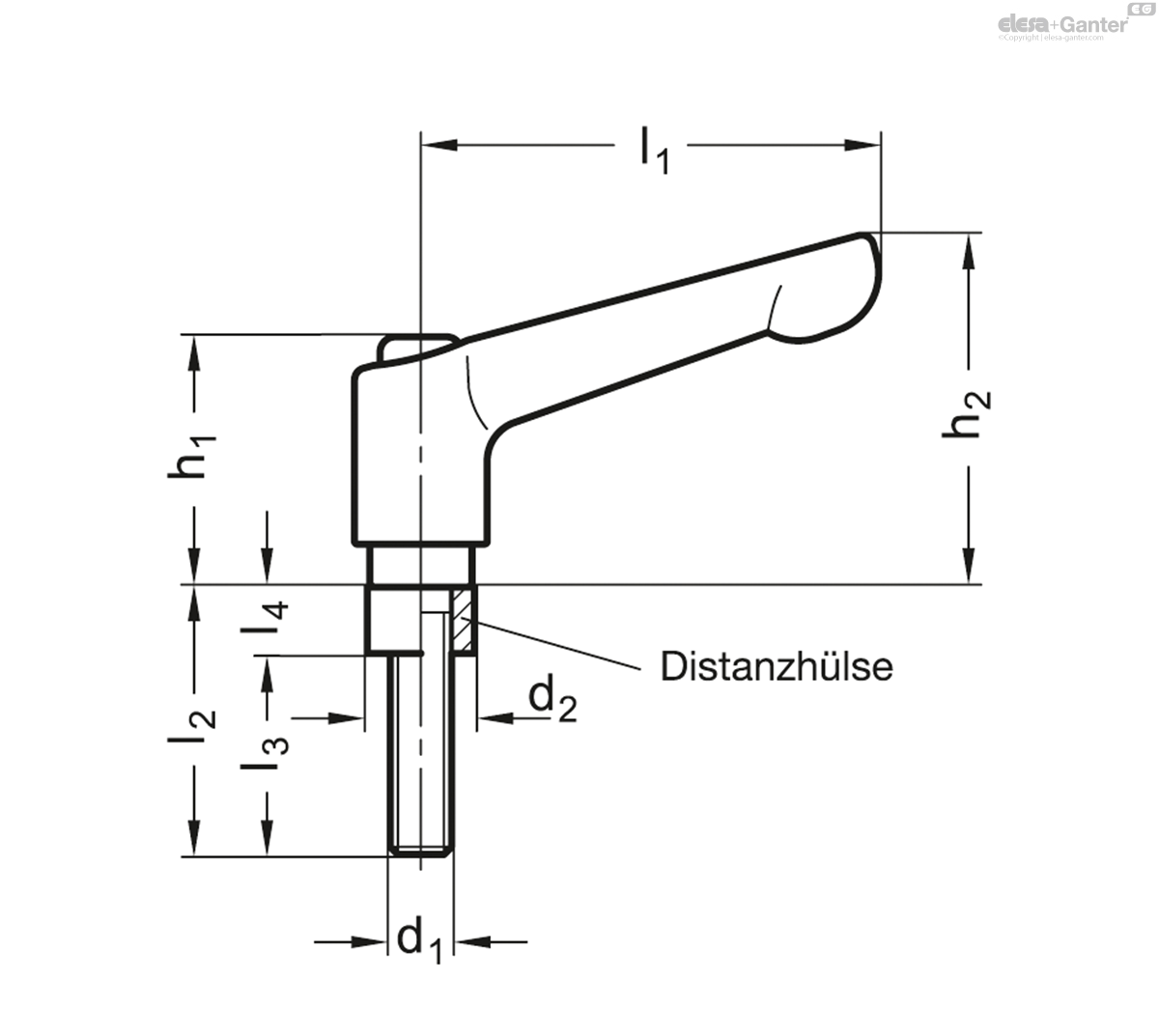

Technische Daten
- Katalog
- GN 511-M6-20
- d1
- M 6
- l2
- 20
- d2
- 10.5
- l1
- 45
- l3
- 13.5
- l4
- 6.5
- h1
- 24.5
- h2
- 35
- 40
Griff
Zink-Druckguss
kunststoffbeschichtet
silber, RAL 9006, strukturmatt
Einsätze / Distanzhülsen
Edelstahl 1.4305
Klemmhebelsets GN 511 ersetzen bei Klemmhaltern die Innensechskantschrauben DIN 912. Sie kommen in allen Klemmstellen zum Einsatz, wenn wiederholt geklemmt werden muss, z.B. zur Justage eines Anschlages.
In den Maßtabellen der Klemmhalter sind die passenden Klemmhebelsets für jedes Klemmgewinde angegeben.
