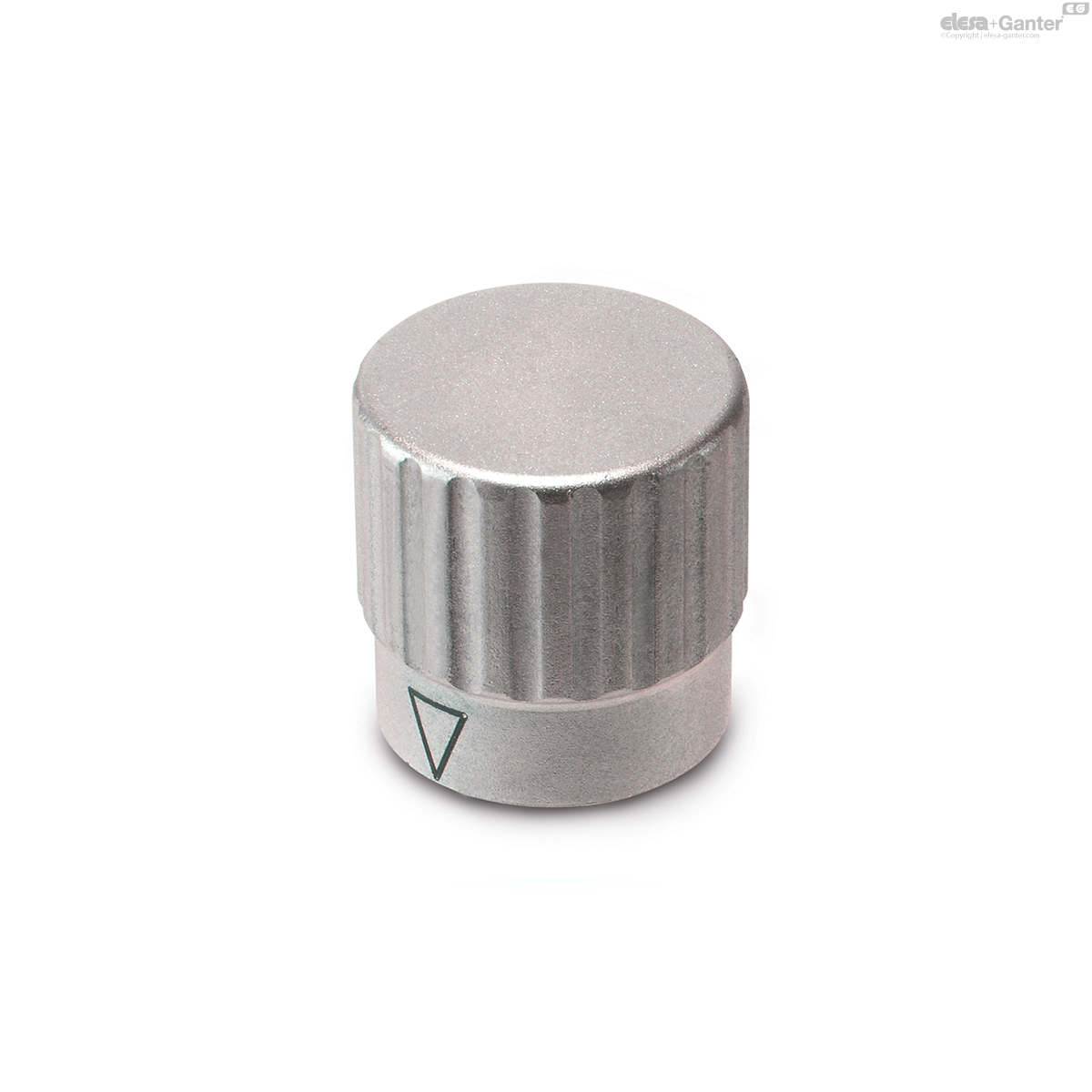

436.1-28-B8-A-MT GN 436.1-A mit Markierungspfeil

436.1-28-B8-A-MT

GN 436.1-A mit Markierungspfeil

Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 436.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 436.1-28-B8-A-MT
d1
28
d2 H8 Bore
B 8
d3
26
d4
M 4
h1
27
h2
9
Length l
13
t min.
20
120

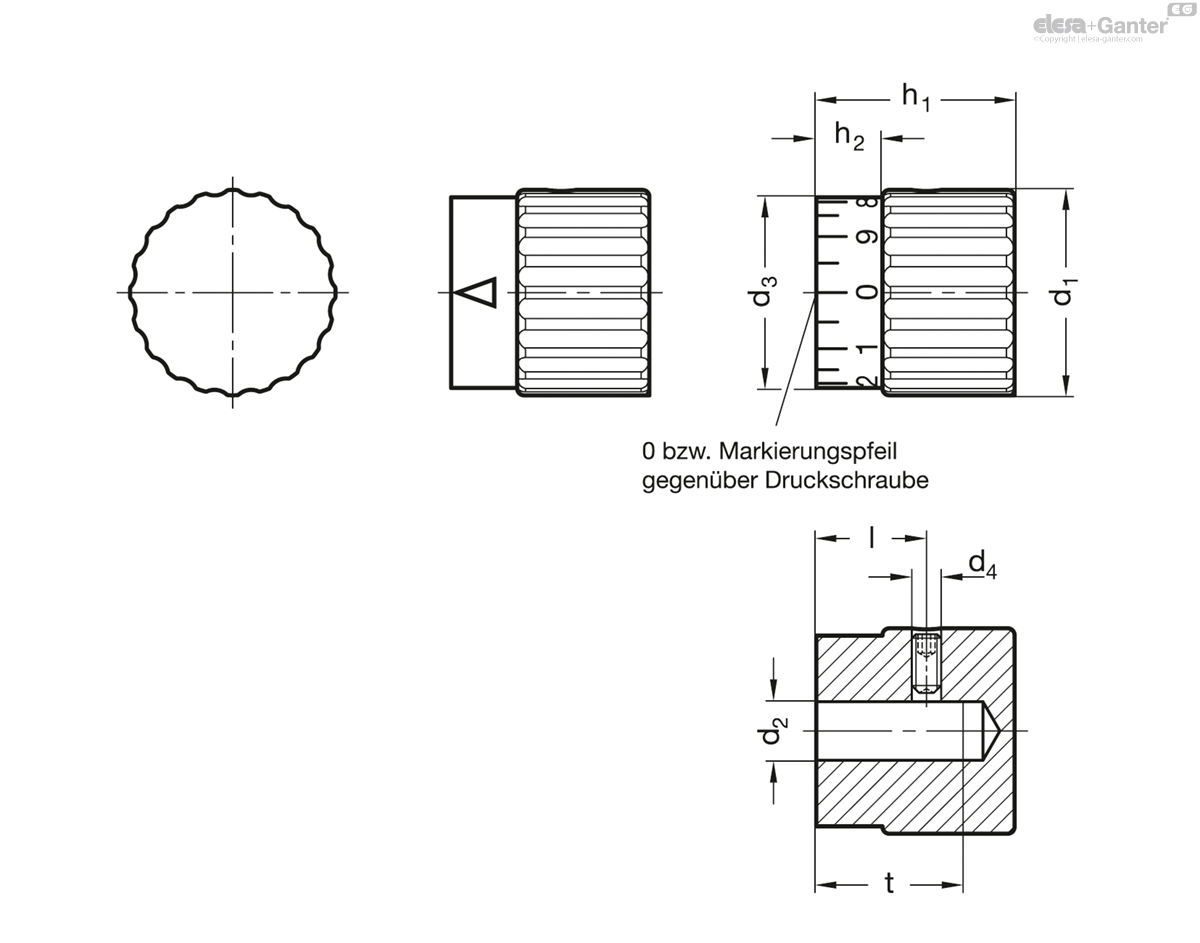

436.1-28-B8-A-MT drawing

Form

  • A: mit Markierungspfeil
  • B: neutral, ohne Markierungspfeil oder Skala
  • S: mit Standard-Skala 0...9,20 Teilstriche

Knopf

Edelstahl 1.4301

  • matt gestrahlt MT
  • Markierungspfeil bei Form A
  • lasergraviert
  • Skala bei Form S
  • lasergraviert

Gewindestift DIN 916

Edelstahl

mit Innensechskant und Ringschneide

Skala bzw. Markierungspfeil der Drehknöpfe GN 436.1 sind abriebfest und gut lesbar.

Neben der Standard-Skala (Form S) können diese Drehknöpfe mit jeder beliebigen Skalierung geliefert werden.

Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung verwenden Sie das übersichtlich dargestellte 'Skalierungen richtig bestellen' .

  • spezielle Skalierungen, (siehe auch Bestellschema)
