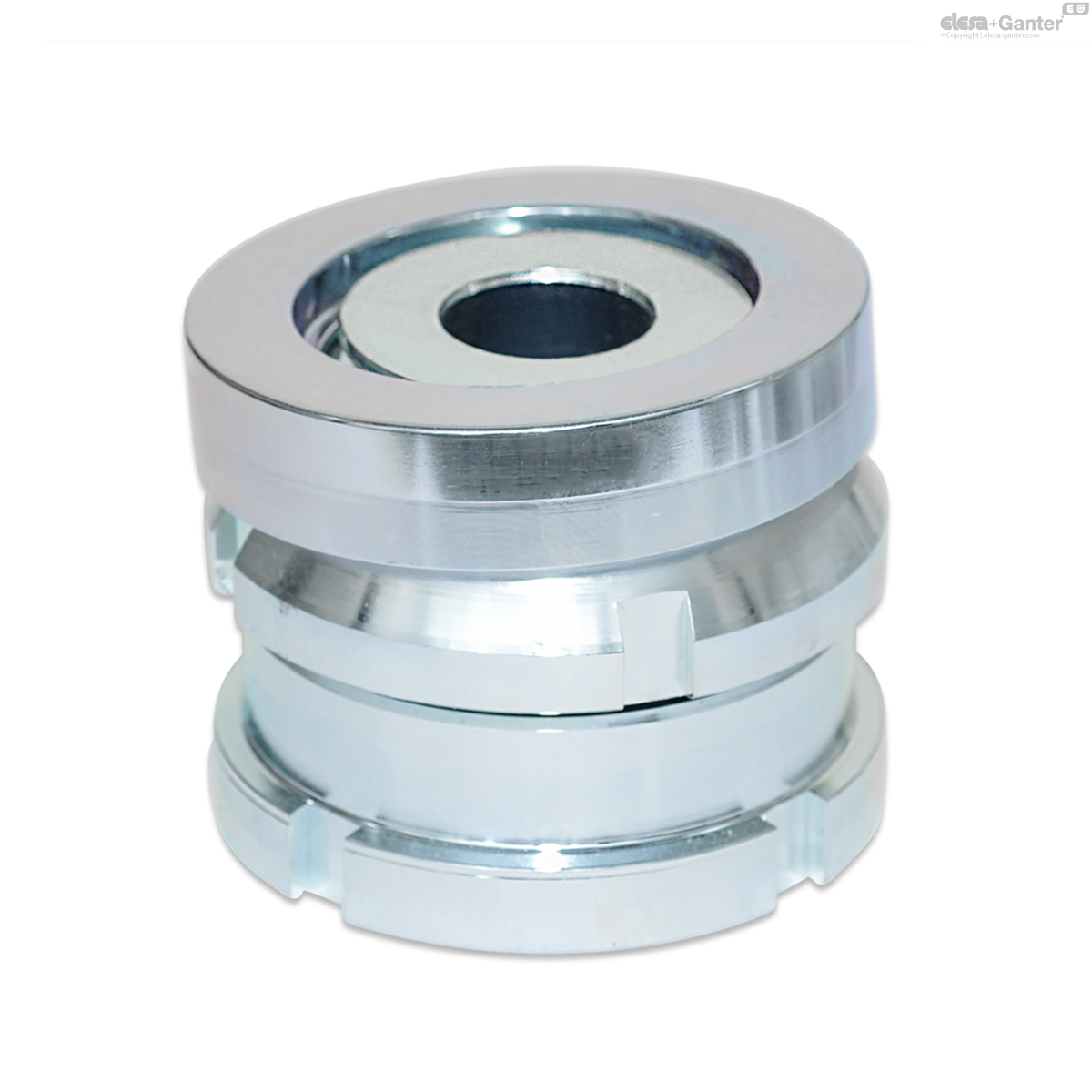

350.2-45-17,5-54-ST GN 350.2-ST Stahl

350.2-45-17,5-54-ST

GN 350.2-ST Stahl

Stahl / Edelstahl, mit Kugelscheibe, ohne Kontermutter
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 350.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 350.2-45-17,5-54-ST
d1
45
d2
17.5
h1
54
d3
M 30 x 1.5
h2
79
h3 Verstellbereich
25
Für Schraube
M 16
Statische Belastung F
in kN F1
120
Statische Belastung F
in kN F2
DIN 1810-A45-50
Artikelnr. Hakenschlüssel
DIN 1810-A45-50
513
350.2-45-17,5-54-ST drawing
* max. Gesamtbelastbarkeit** max. Belastbarkeit nach Abzug der max. Vorspannkraft, bei ST für Schrauben 8.8 (μ = 0,125), bei NI für Schrauben 6.8 (μ = 0,14)

Stahl 1.7225 (42 CrMo 4 V) ST

verzinkt, blau passiviert

Edelstahl 1.4305 (X 10 CrNiS 18-9) (X 10 CrNiS 18-9) NI

Ausgleich-Elemente GN 350.2 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Die Kugelscheibe ermöglicht eine exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ≈ 4°.

Die Elemente bestehen aus einem Schrauben-Oberteil und einemMuttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

  • DIN 1810 Hakenschlüssel (Artikelnummer siehe Tabelle)
