187.4-27-60-A-ST

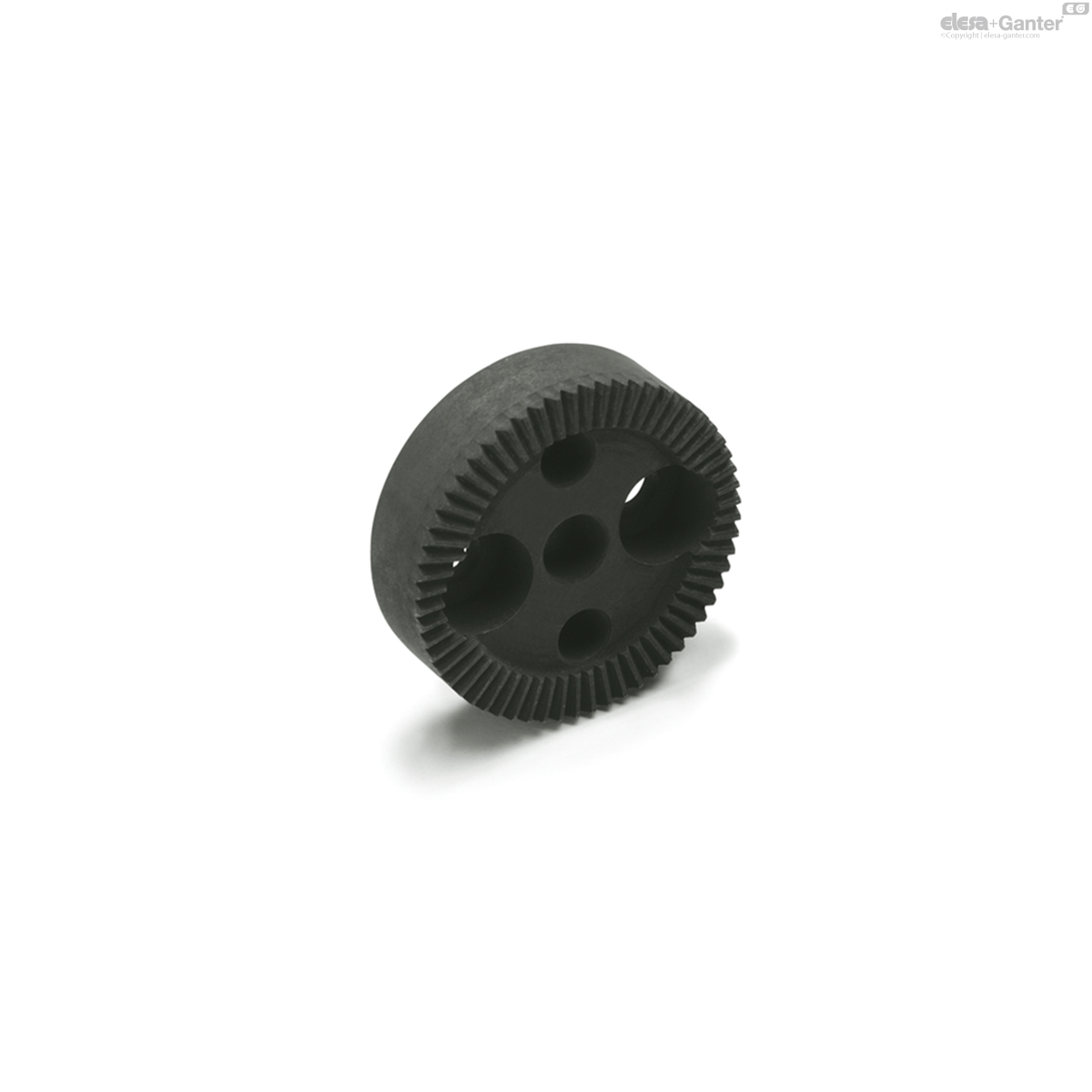

GN 187.4 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 187.4
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 187.4-27-60-A-ST
- d1
- 27
- z
- 60
- d2
- 19.5
- d3
- M 5
- d5
- 4.3
- d7
- 4
- h1 ±0.09 Zahnmitte
- 7.5
- h2
- 15
- m1
- 15
- m2
- 15
- w min.
- 0.7
- 24
Form
A: mit Gewindebohrung d3
im Zentrum, mit zwei Senkbohrungen
für Zylinderschrauben
B: mit Bohrung d4 im Zentrum,
mit zwei Senkbohrungen
für Zylinderschrauben
C: mit Gewindebohrung d3
im Zentrum, mit zwei Gewindebohrungen zum Anschrauben
D: mit Bohrung d4 im Zentrum,
mit zwei Gewindebohrungen zum Anschrauben
E: ohne Bohrungen
blank, nicht gehärtet
Version Sinterstahl (Distaloy AB) ST
gehärtet, schwarz dampfoxidiert
Version Edelstahl (Sinterstahl) NI
nichtrostend, 1.4404
Mit Hilfe von Rastscheiben GN 187.4 können Bauelemente zueinander im definierten Winkel verstellt und formschlüssig arretiert werden.
Die Winkellage der Befestigungsbohrungen zu der Verzahnung ist in der Standardausführung nicht definiert. Eine exakte Positionierung ist als Sonderausführung lieferbar.
Die verschiedenen Formen erlauben vielfältige An- und Einbaumöglichkeiten. Die Zubehörteile Führungstopf GN 187.1 und DruckfederGN 187.2 sind weitere sinnvolle Konstruktionselemente.
