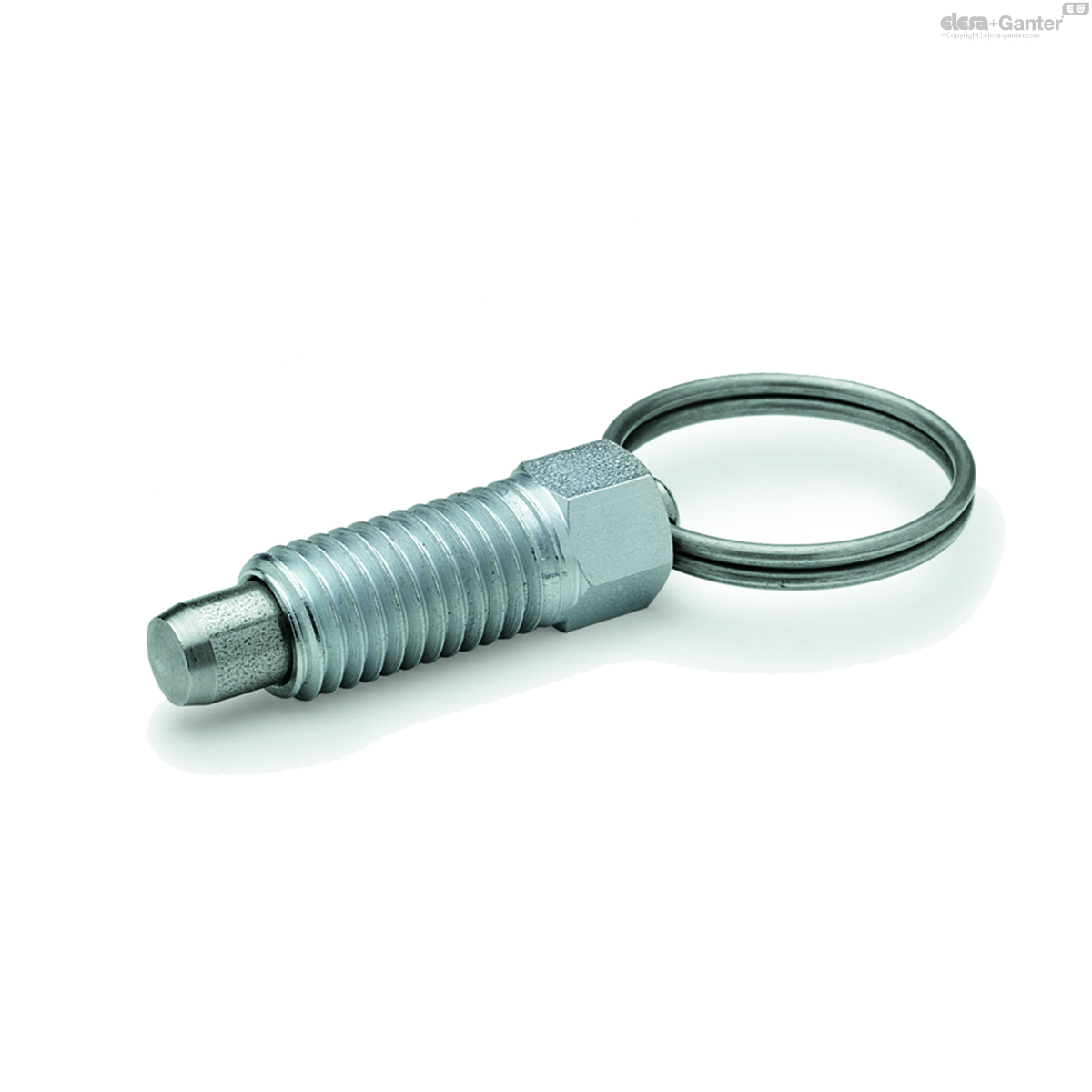

717-4-M8X1-C-ST GN 717 Stahl

717-4-M8X1-C-ST

GN 717 Stahl

Stahl / Edelstahl, mit und ohne Rastsperre
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 717

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 717-4-M8x1-C-ST
d1
Bohrung +0.03/+0.08 Stift -0.05
4
d2
M 8 x 1
d4
16
e
9.2
l2
4.5
l3
16
l5 min.
13.5
l6
42
l7
9.5
sw
8
Max. Anzugsmoment
in Nm
8
Federdruck in N ≈
Anfang
5
Federdruck in N ≈
Ende
24
10
717-4-M8X1-C-ST drawing

Form

  • A: mit Zugring, ohne Kontermutter
  • AK: mit Zugring, mit Kontermutter
  • B: ohne Rastsperre (Knopf), ohne Kontermutter
  • BK: ohne Rastsperre (Knopf), mit Kontermutter
  • C: mit Rastsperre (Knopf), ohne Kontermutter
  • CK: mit Rastsperre (Knopf), mit Kontermutter
  • D: mit Zugöse, ohne Kontermutter
  • DK: mit Zugöse, mit Kontermutter

Gewindekörper

  • Stahl, verzinkt, blau passiviert ST
  • Ausführung in Edelstahl nichtrostend, 1.4305 NI

Stift

Edelstahl nichtrostend, 1.4305

Haltering (Feder)

Edelstahl nichtrostend, 1.4310

Zugring / Zugöse

Edelstahl nichtrostend, 1.4310

Knopf Kunststoff Thermoplast (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Edelstahl-Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.

Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll.

Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
