6322-20-14-C
GN 6322 Aufnahmebolzen
mit Kugelansatz
Lt: 1-2 Wochen Alle Größen und Varianten von GN 6322
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

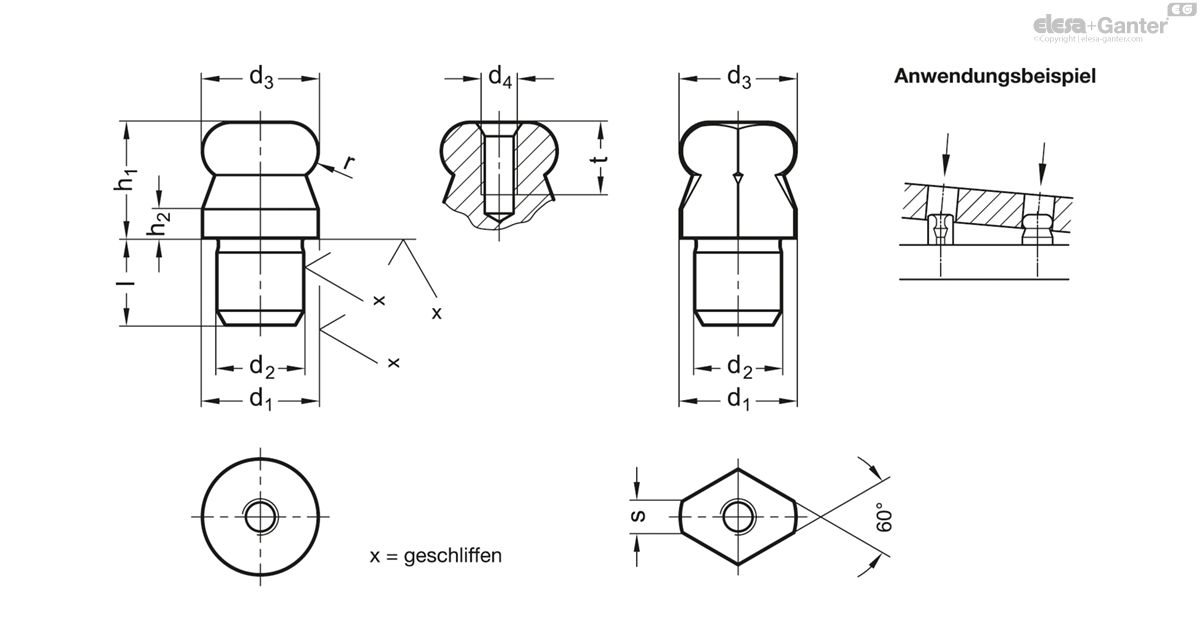

Technisches Datenblatt
Technische Daten
- Katalog
- GN 6322-20-14-C
- d1 g6
- 20
- d2 n6
- 14
- d3 -0.01/-0.05
- 20
- d4
- M 5
- h1
- 20
- h2
- 5
- l
- 14
- s
- 5
- t
- 10
- r
- 5
- 45
Form
- B: Aufnahmebolzen hoch, kreisrund
- C: Aufnahmebolzen hoch, abgeflacht
Stahl
gehärtet
Aufnahmebolzen GN 6322 werden zum Positionieren in Bohrungen eingesetzt. Dabei erleichtert der Kugelansatz das Einführen in die Bohrung.
Die abgeflachte Ausführung (Form C) hilft beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist die Fixierung von zu positionierenden Teilen in nur eine Richtung.
