478-B20-M10-MT GN 478 Klemmhalter

478-B20-M10-MT

GN 478 Klemmhalter

Aluminium
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 478

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 478-B20-M10-MT
d1
Bohrung für Wellentoleranz h11
B 20
d2
M 10
d3
M 6
k
25
m
17
l1
45
l2
21.5
l3
12
s
16
Laschengelenksets für d3
GN 511-M6-25
50

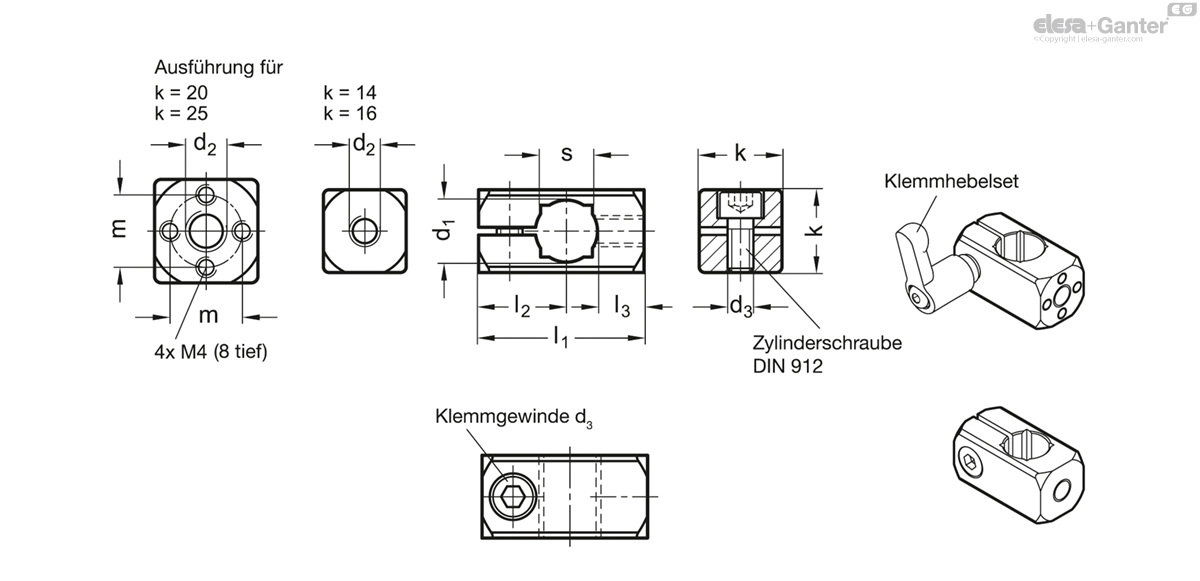

478-B20-M10-MT drawing

Aluminium

  • matt, gleitgeschliffen MT
  • eloxiert, schwarz ELS

Zylinderschraube DIN 912

Edelstahl 1.4301

Laschengelenksets GN 511

  • Zink-Druckguss
  • Einsätze / Distanzhülsen, Edelstahl nichtrostend 1.4305

Anbau-Klemmhalter GN 478 sind unter anderem zur Montage von Sensorhaltern GN 479 und Halteblechen GN 479.1 vorgesehen. Sie besitzen ein Zentralgewinde und ab Bohrung d1 = B15 ein zusätzliches Bohrbild 4 x M4.

Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann ersetzt werden durch ein Klemmhebelset GN 511  (siehe Maßtabelle)
