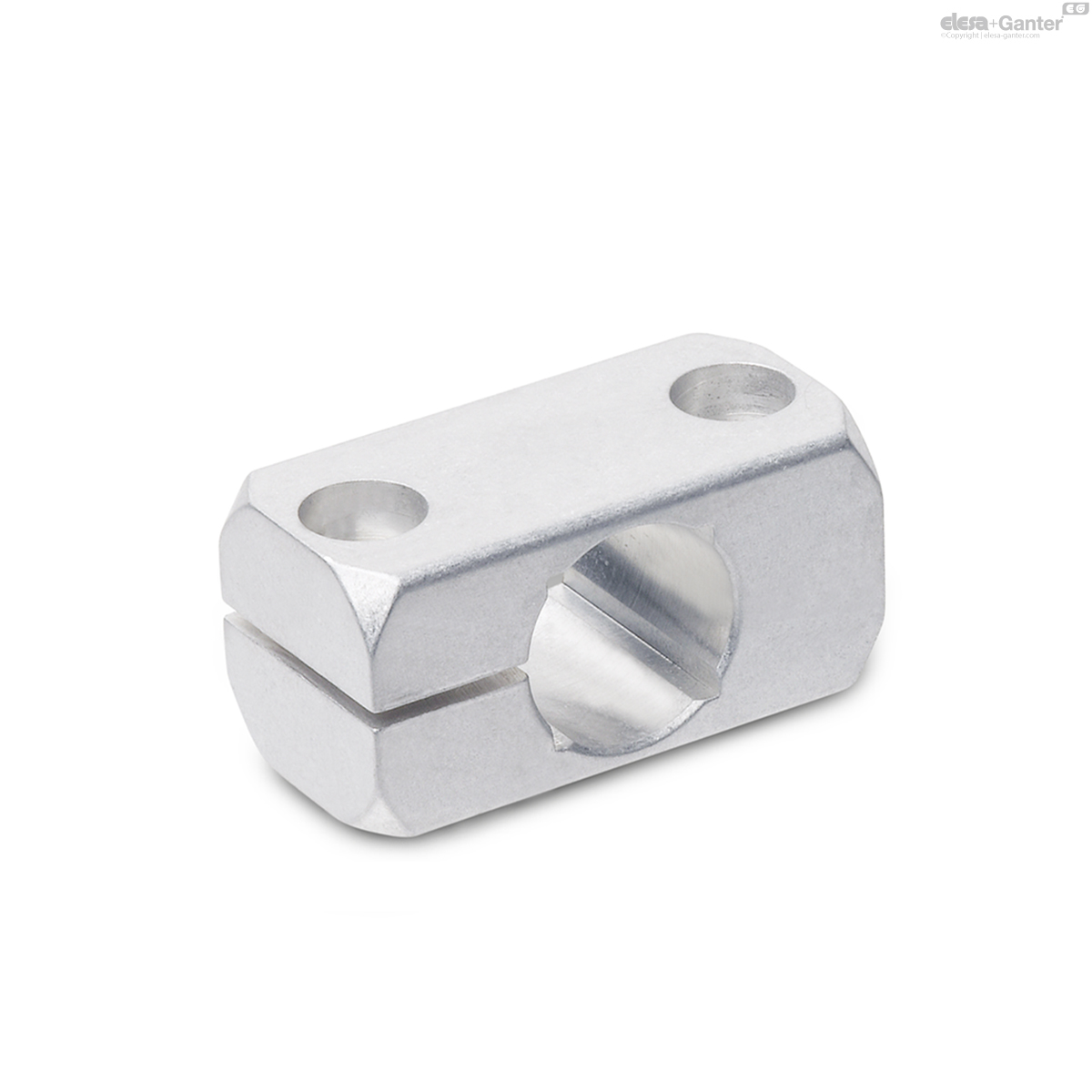

477-B20-ELS GN 477 Klemmhalter

477-B20-ELS

GN 477 Klemmhalter

Aluminium
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 477

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 477-B20-ELS
d1
Bore for shaft tolerance h11
B 20
d2 For screw
M 6
k
25
l1
50
l2
19
m
36
s Square
16
Clamping kits for d2
GN 511-M6-32
52

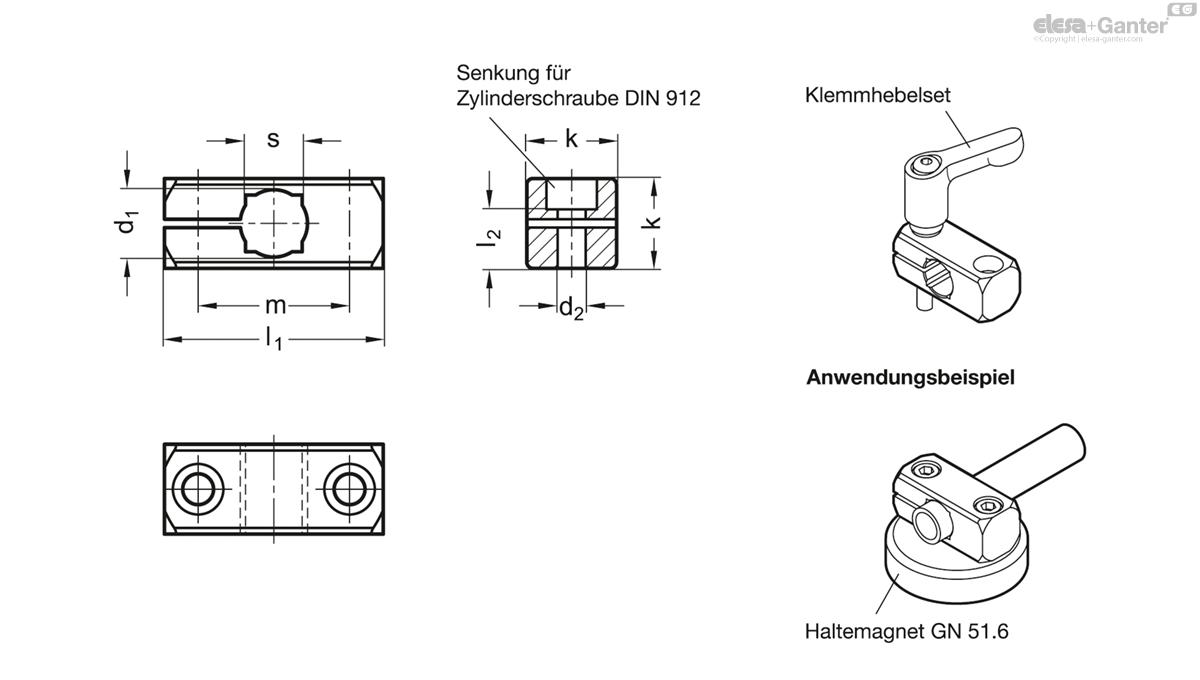

477-B20-ELS drawing

Aluminium

  • matt, gleitgeschliffen MT
  • eloxiert, schwarz ELS

Laschengelenksets GN 511

Zink-Druckguss

Einsätze / Distanzhülsen

Edelstahl 1.4305

Die Klemmhalter GN 477 haben kein Gewinde. Die Befestigung bzw. Klemmung erfolgt über zwei anbauseitige Gewinde.

Der Bohrungsabstand m der Klemmhalter GN 477 ist abgestimmt auf Klemmhalter GN 473  und Flanschbolzen GN 480  sowie auf Haltemagnete GN 51.6 .
