111-1000-30

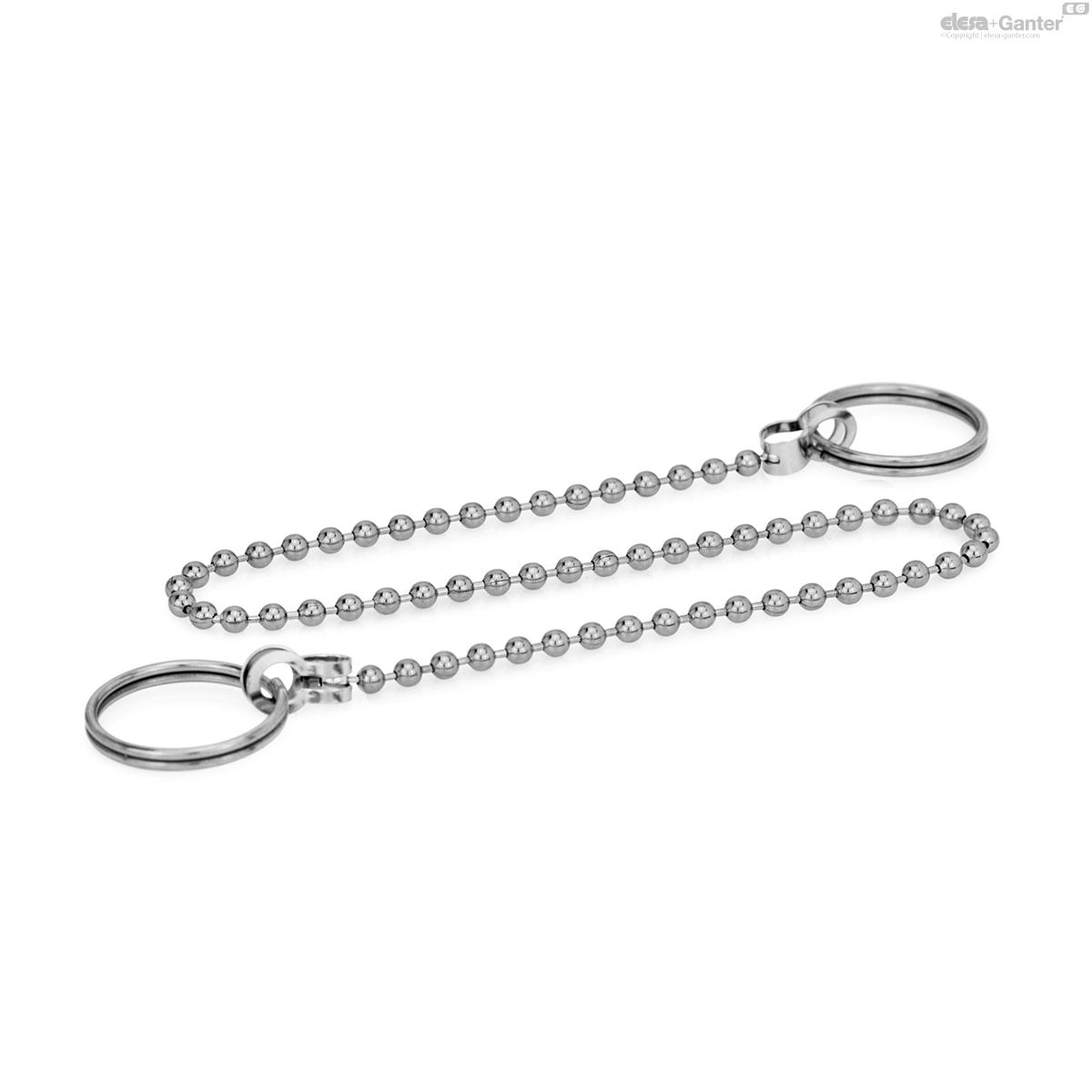

GN 111 Kugelketten
Messing, mit zwei Schlüsselringen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 111
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 111-1000-30
- l ±3
- 1000
- d1
- 30
- d2
- 1.8
- Statische Belastung in N ≈
mit Schlüsselring - 120
- Statische Belastung in N ≈
ohne Schlüsselring - 180
- 27
Kugelkette
Messing
vernickelt
Schlüsselring
Edelstahl 1.4310
Die Kugelketten GN 111 werden hauptsächlich in Verbindung mit Kugelsperrbolzen und Steckbolzen verwendet.
Dank ihrer Bauweise sind sie äußerst flexibel.
Die Schlüsselringe werden unmontiert geliefert, beide Ringe haben den gleichen Ø d1.
Die Angaben über die Belastbarkeit sind Richtwerte unter Ausschluss jeglicher Haftung.
| Optimal geeignet für Kugelsperrbolzen und Steckbolzen mit Bolzen Ø:: | ||||||||||
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Alles | 5 / 6 / 8 / 10 | Alles | 6 / 8 | 6 / 8 / 10 / 12 | Alles | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
- Schlüsselringe GN 111.3
