54.1-ND-13 GN 54.1 Haltemagnete

54.1-ND-13

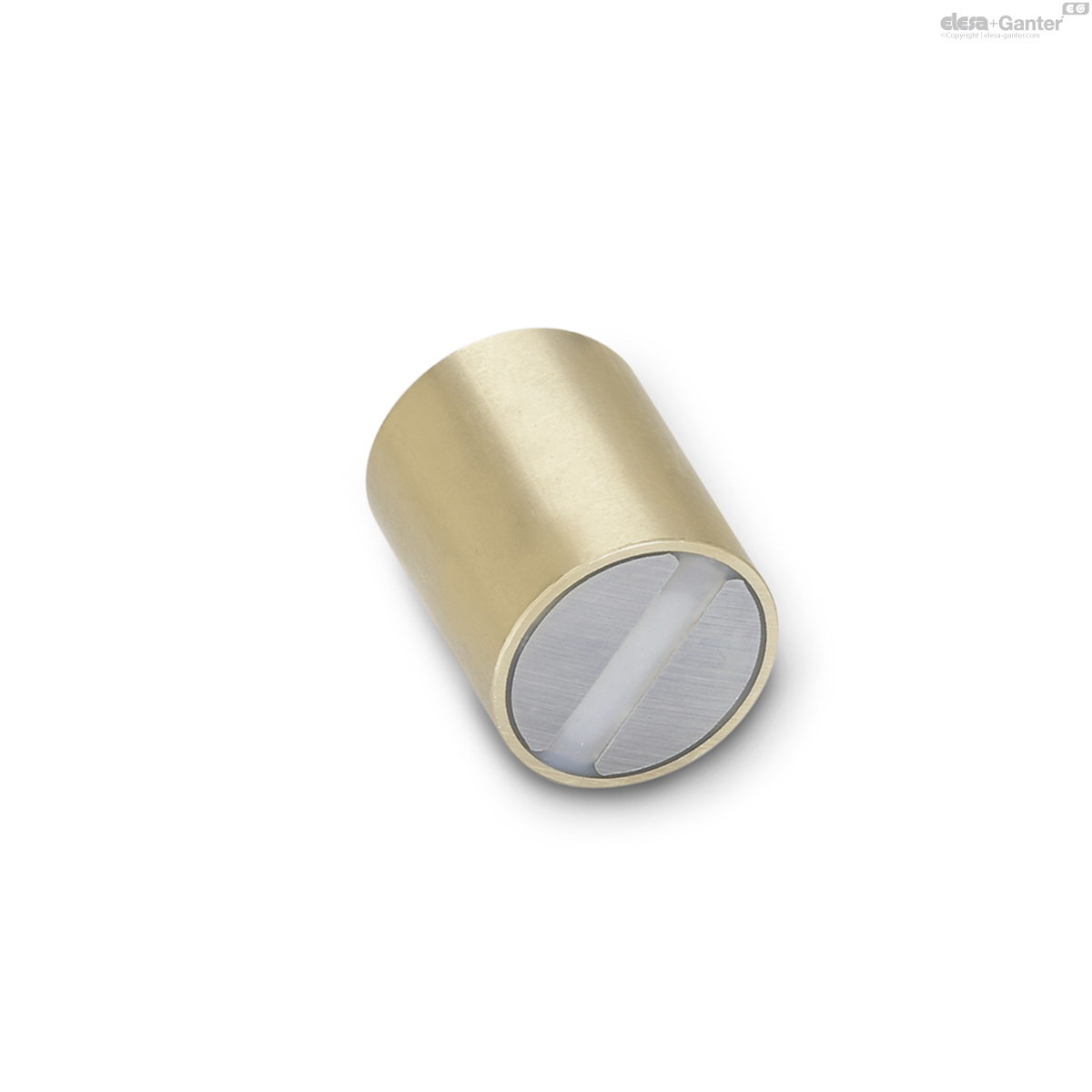

GN 54.1 Haltemagnete

Stabform, ohne Bohrung, mit Passungstoleranz
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 54.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 54.1-ND-13
k1*
6
k2**
2.5
20
d h6
13
h
20
k1
6
k2
2.5
Nennhaftkräfte in N
70
54.1-ND-13 drawing

Gehäuse

Messing

Magnetwerkstoff:

SmCo SC

Samarium, Cobalt

temperaturbeständig bis 200 °C

NdFeB ND

Neodym, Eisen, Bor

temperaturbeständig bis 80 °C

Kennziffer ND:

Magnetbereich blau eingefärbt

Haltemagnete GN 54.1 bilden in Kombination mit dem Gehäuse aus Messing, den Eisen-Polen und der Isolation aus Kunststoff, ein System, welches den Magnet schirmt, extrem verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.

Dieser besondere Aufbau ist auch unter der Bezeichnung „Sandwich-Magnet“ oder „Polschuh-Magnet“ bekannt.

Befestigen lassen sich die Haltemagnete einfach und sicher durch Pressen, Schrumpfen oder Kleben.

* k1 ist das max. Maß, um das der Haltemagnet ohne Verlust seiner Eigenschaften gekürzt werden kann.

** Beim direkten Einbau dieses Haltemagneten in Stahlteile entsteht ein magnetischer Kurzschluss, der zu einer Haftkraftverringerung bis zu 15 % führt. Um dies zu vermeiden, sollte der Abstand k2 zwischen Messinggehäuse und Stahlteil bzw. Einbaubohrung eingehalten werden. Diese Abstände sind auch einzuhalten, wenn der Haltemagnet gekürzt wurde.

  • Gehäuse aus Edelstahl
  • Pole aus Edelstahl
  • höhere Haftkräfte
  • Temperaturbeständigkeit bis 280 °C
