52.1-AN-25-2 GN 52.1 Haltemagnete

52.1-AN-25-2

GN 52.1 Haltemagnete

Stabform, ohne Bohrung, mit/ohne Passungstoleranz
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 52.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 52.1-AN-25-2
d
25
h ±0.2
30
k*
7
Nennhaftkräfte
in N
60
106

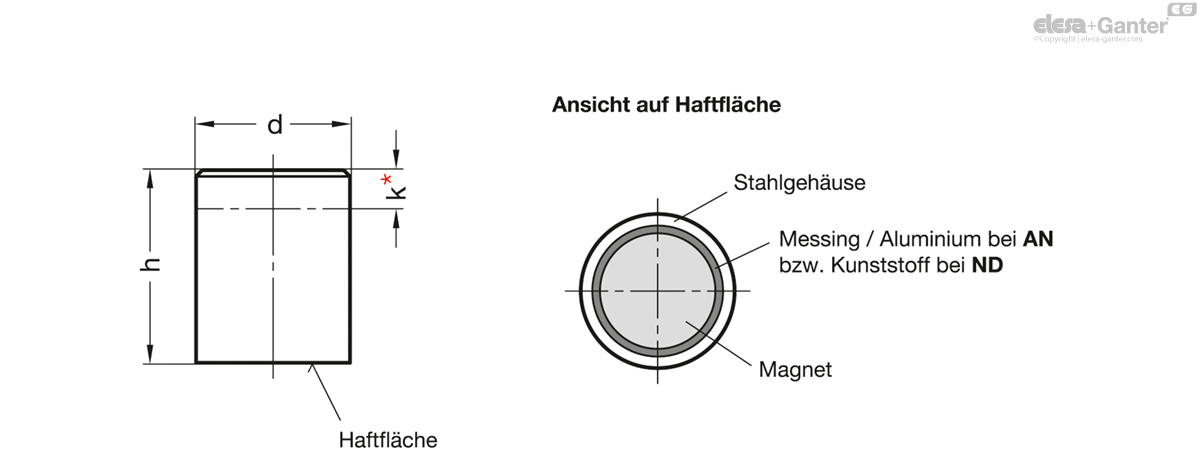

52.1-AN-25-2 drawing
* k ist das max. Maß, um das der Haltemagnet ohne Verlust seiner Eigenschaften gekürzt werden kann.

Kennziffer Nr.

  • 1: Toleranz d = ±0.1
  • 2: Toleranz d = h6

Gehäuse

Stahl

  • Kennziffer 1: verzinkt
  • Kennziffer 2: blank

Magnetwerkstoff:

AlNiCo AN

Aluminium, Nickel, Cobalt

temperaturbeständig bis 450 °C

NdFeB ND

Neodym, Eisen, Bor

temperaturbeständig bis 80 °C

Haltemagnete GN 52.1 bilden in Kombination mit dem Stahlgehäuse und der Isolation aus Messing / Aluminium bzw. Kunststoff ein System, das den Magnet abschirmt und verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.

Befestigen lassen sich die Haltemagnete einfach und sicher durch Pressen, Schrumpfen oder Kleben.
