831-100-S-ST-2
GN 831 Stahl
Auf Lager Alle Größen und Varianten von GN 831
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

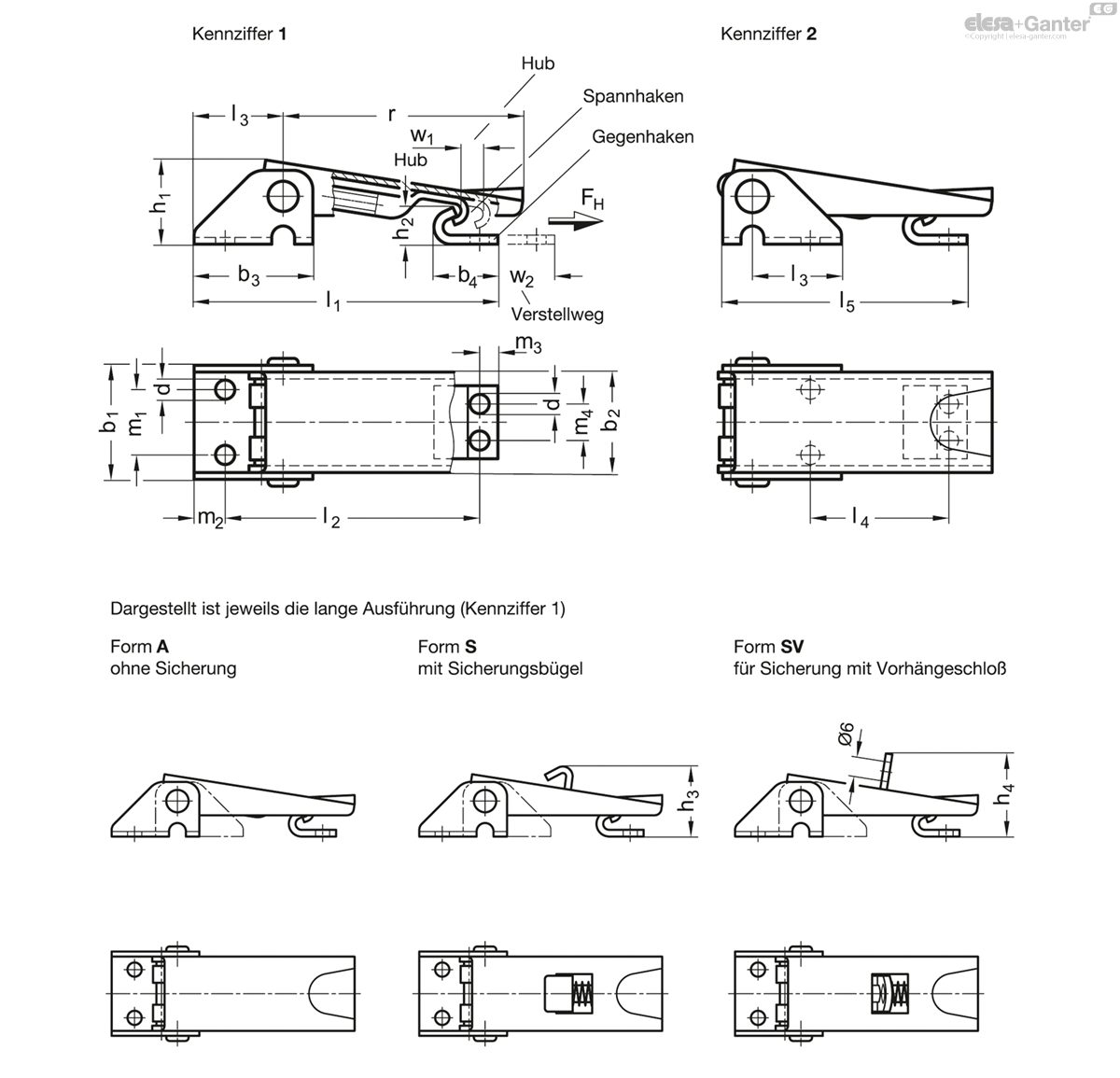

Technisches Datenblatt
Technische Daten
- Katalog
- GN 831-100-S-ST-2
- Größe
- 100
- FH in N
- 1000
- b1
- 25.5
- b2
- 22
- b3
- 26
- b4
- 14
- d
- 4.2
- h1
- 18.5
- h2
- 8.5
- h3
- 21.5
- l3
- 19.5
- l4 min.
- 38
- l5 min.
- 61
- m1
- 14.3
- m2
- 7
- m3
- 4
- m4
- 8
- r
- 51
- w1 ≈
- 5.5
- w2 ≈
- 8
- 58
Form
- A: ohne Sicherung
- S: mit Sicherung
- SV: für Sicherung mit Vorhängeschloss
Kennziffer Nr.
- 1: lange Ausführung
- 2: kurze Ausführung
Ausführung in Stahl ST
verzinkt, blau passiviert
Ausführung in Edelstahl nichtrostend NI
- Blechteile nichtrostend, 1.4301
- Spannhaken / Bolzen nichtrostend, 1.4305
Spannverschlüsse GN 831 werden u.a. eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.
Über den Hubweg w1 des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel M6 des Spannhakens erzielt.
Die Formen S und SV verhindern ein unbeabsichtigtes Lösen des Spannverschlusses.
Zur Befestigung dieser Spannverschlüsse sind Schrauben mit niedriger Kopfhöhe zu verwenden, wie z.B. Zylinderschrauben mit Innensechskant DIN 6912.
Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagartige Beanspruchung, kann die Haltekraft beeinträchtigt sein.
Der Gegenhaken gehört zum Lieferumfang.
