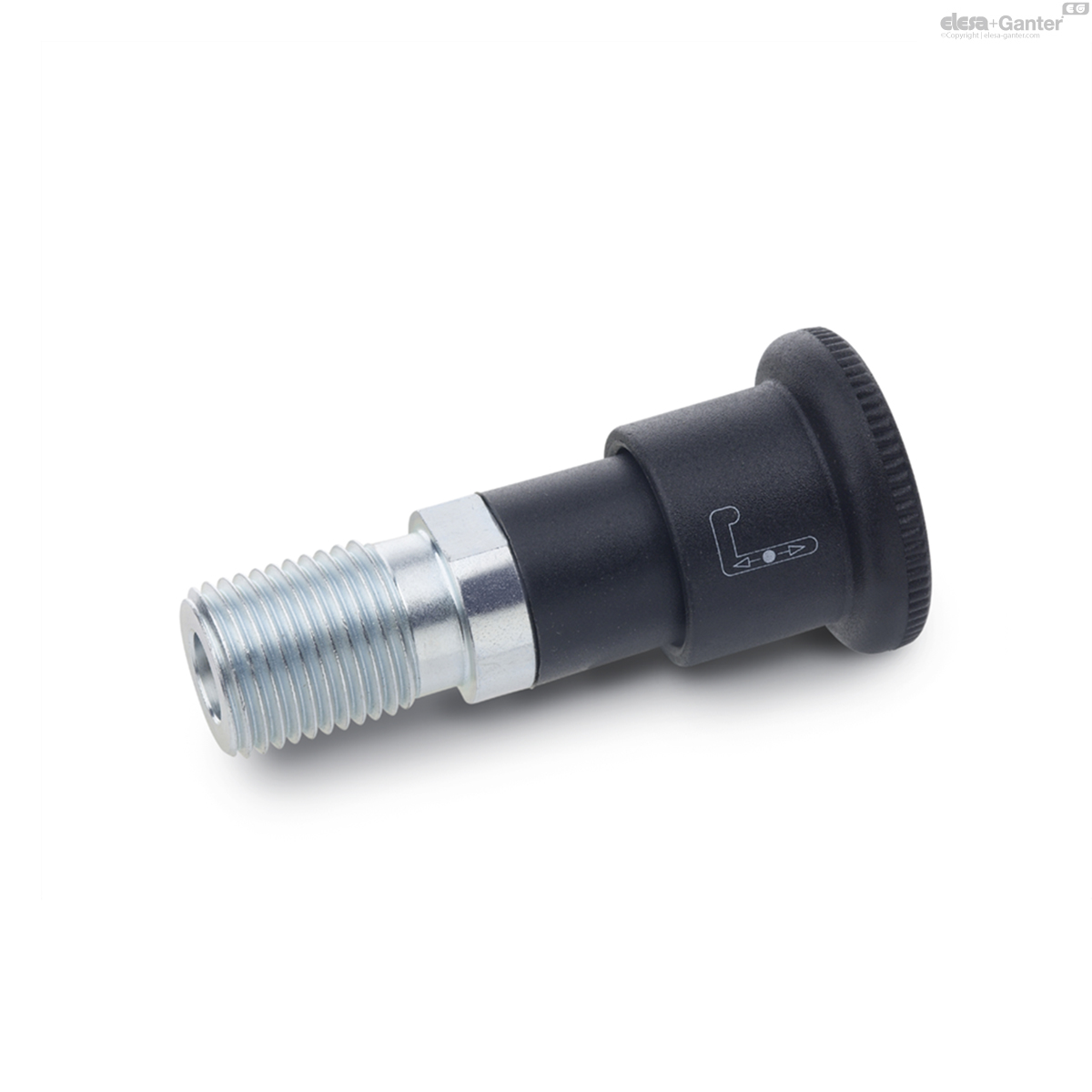

816.1-8-M16X1,5-A
GN 816.1 Verriegelungsbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 816.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 816.1-8-M16x1,5-A
- d1 Stift 0/-0.05
Bohrung +0.15/+0.07 - 8
- d2
- M 16 x 1.5
- d3
- 18
- d4
- 28
- l1 ≈
- 54.5
- l2
- 10
- l3
- 22
- l4 ≈
- 6
- sw
- 16
- Federdruck in N ≈
Anfang - 12
- Federdruck in N ≈
Ende - 35
- 58

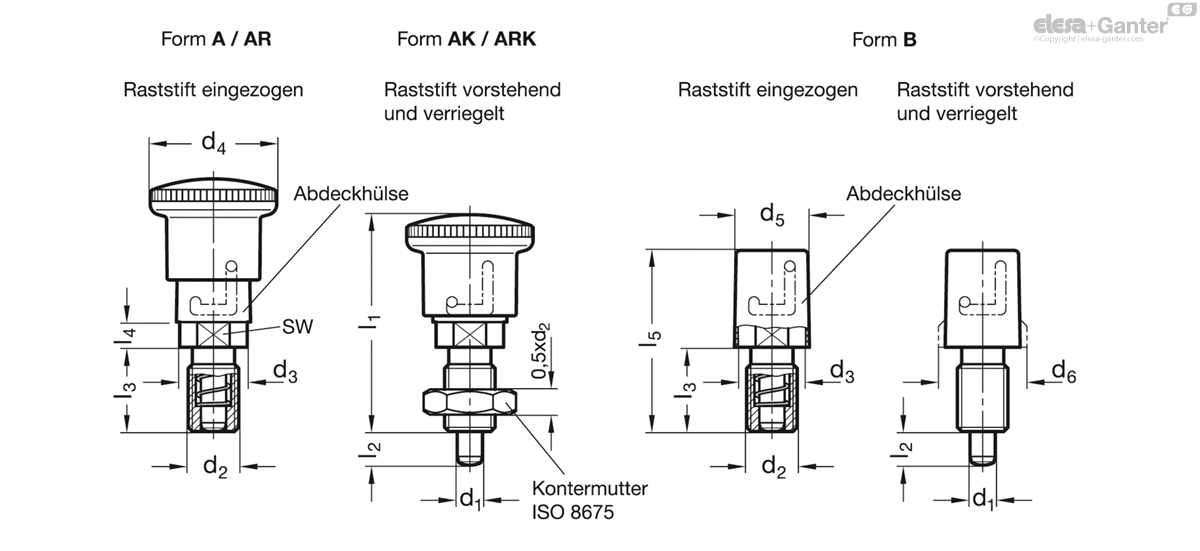

Form
- A: mit Knopfbetätigung, Abdeckhülse schwarz, ohne Kontermutter
- AK: mit Knopfbetätigung, Abdeckhülse schwarz, mit Kontermutter
- AR: mit Knopfbetätigung, Abdeckhülse rot, ohne Kontermutter
- ARK: mit Knopfbetätigung, Abdeckhülse rot, mit Kontermutter
- B: mit Schlüsselbetätigung, Abdeckhülse schwarz, ohne Kontermutter
- BK: mit Schlüsselbetätigung, Abdeckhülse schwarz, mit Kontermutter
Gewindekörper
Stahl verzinkt, blau passiviert
Stift
Edelstahl 1.4305
Druckfeder
Edelstahl nichtrostend, 1.4310
Griff
Kunststoff (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Abdeckhülse
Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt oder rot
- nicht demontierbar
Unbetätigt ist der Raststift der Verriegelungsbolzen GN 816.1 eingezogen. Zum Einziehen wird er gegen die Federkraft bewegt und in der Endstellung durch Drehen um 90° gehalten.
Die Form der Führungskurve sichert den Raststift gegen ein unbeabsichtigtes Einziehen.
Bei Knopfbetätigung (Form AR / ARK) weist die sichtbare rote Abdeckhülse optisch auf den Verriegelungszustand hin: Raststift nicht vorstehend.
In der Ausführung mit Schlüsselbetätigung (Form B / BK) ist zum Bewegen des Raststiftes ein Schlüssel erforderlich. Bei dieser Sicherheitsvariante erschwert eine Abdeckhülse darüberhinaus ein unbefugtes Herausschrauben des Verriegelungsbolzens. Außerdem vermeidet die Abdeckhülse eine Funktionsstörung durch Verschmutzung.
Ausführung mit Schlüssel (Form B / Form BK)
