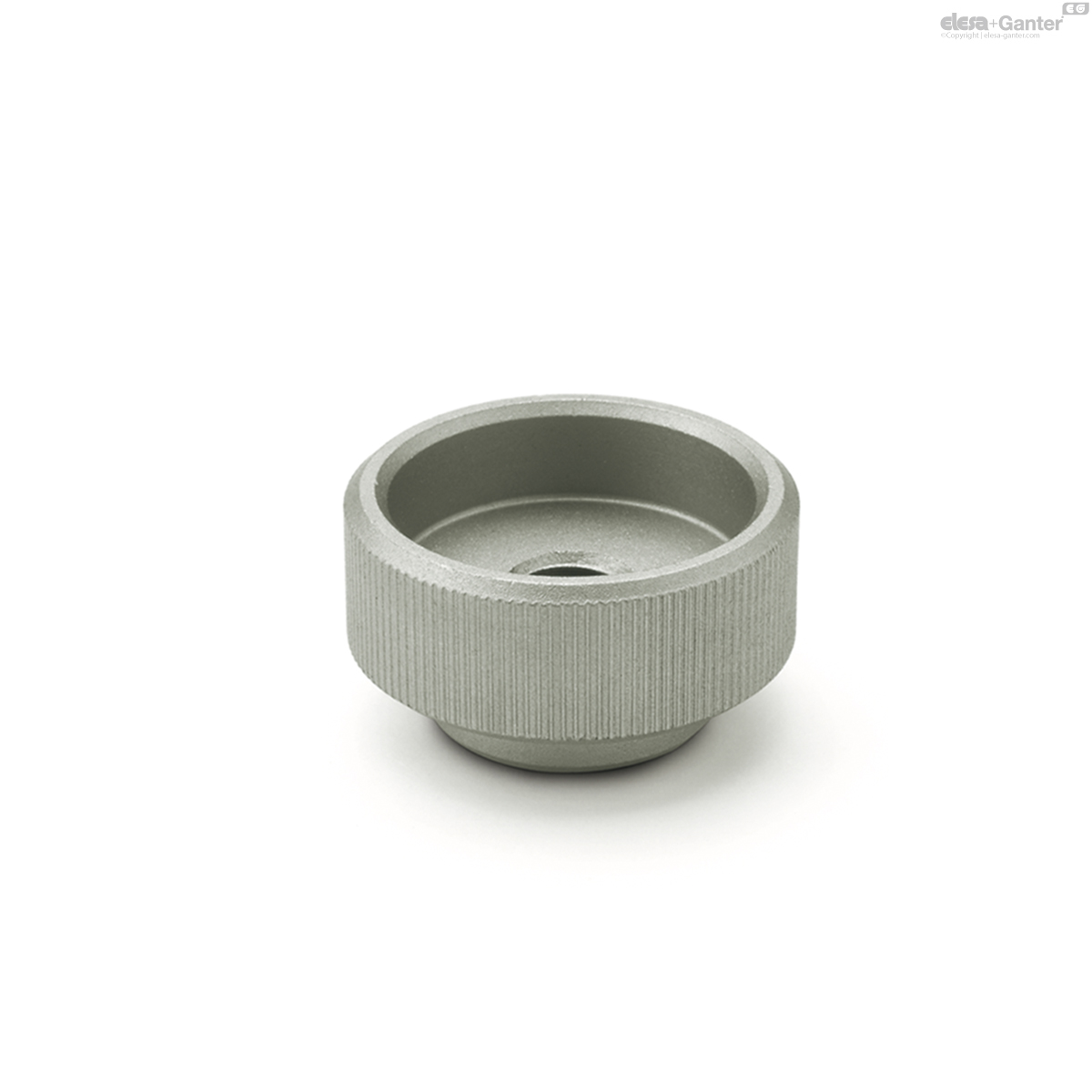

6303-M5-B-NI DIN 6303-NI Edelstahl

6303-M5-B-NI

DIN 6303-NI Edelstahl

Stahl / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von DIN 6303

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 6303-M5-B-NI
d1
M5
d3
14
d4
20
d5 H11
1.5
e
2.5
h
12
k
8
l
7
15

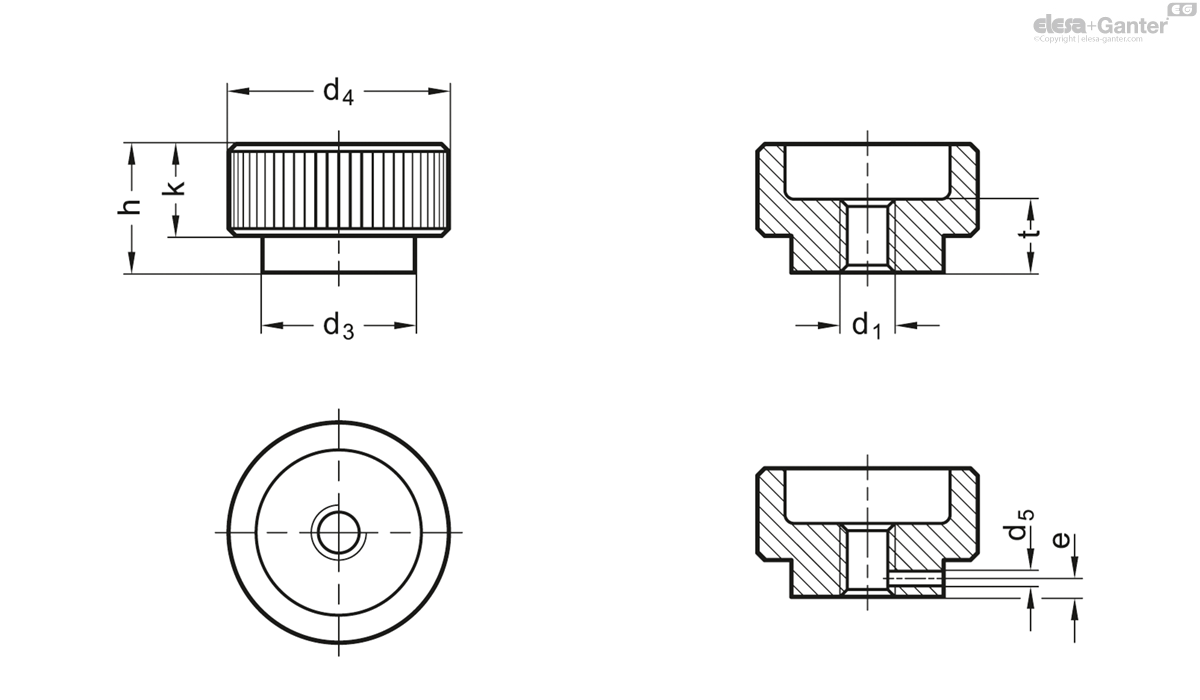

6303-M5-B-NI drawing

Form

  • A: ohne Stiftloch
  • B: mit Stiftloch

Ausführung in Stahl

  • Festigkeitsklasse 5
  • brüniert

Ausführung in Edelstahl nichtrostend, 1.4305 NI

matt gestrahlt

Die Stiftlochbohrung d5 in den Rändelmuttern DIN 6303 ist vorgesehen für die Verwendung von Spann- oder Kerbstiften.

Rändelmuttern DIN 6303 mit Bohrung H7 und die Größe M12 sind auf dem amtlichen Normblatt nicht vorgesehen. Des Weiteren ist die Rändelteilung abweichend von der DIN größer und damit griffiger ausgeführt.
