617-6-AN-NI GN-617-NI Edelstahl-Knopf

617-6-AN-NI

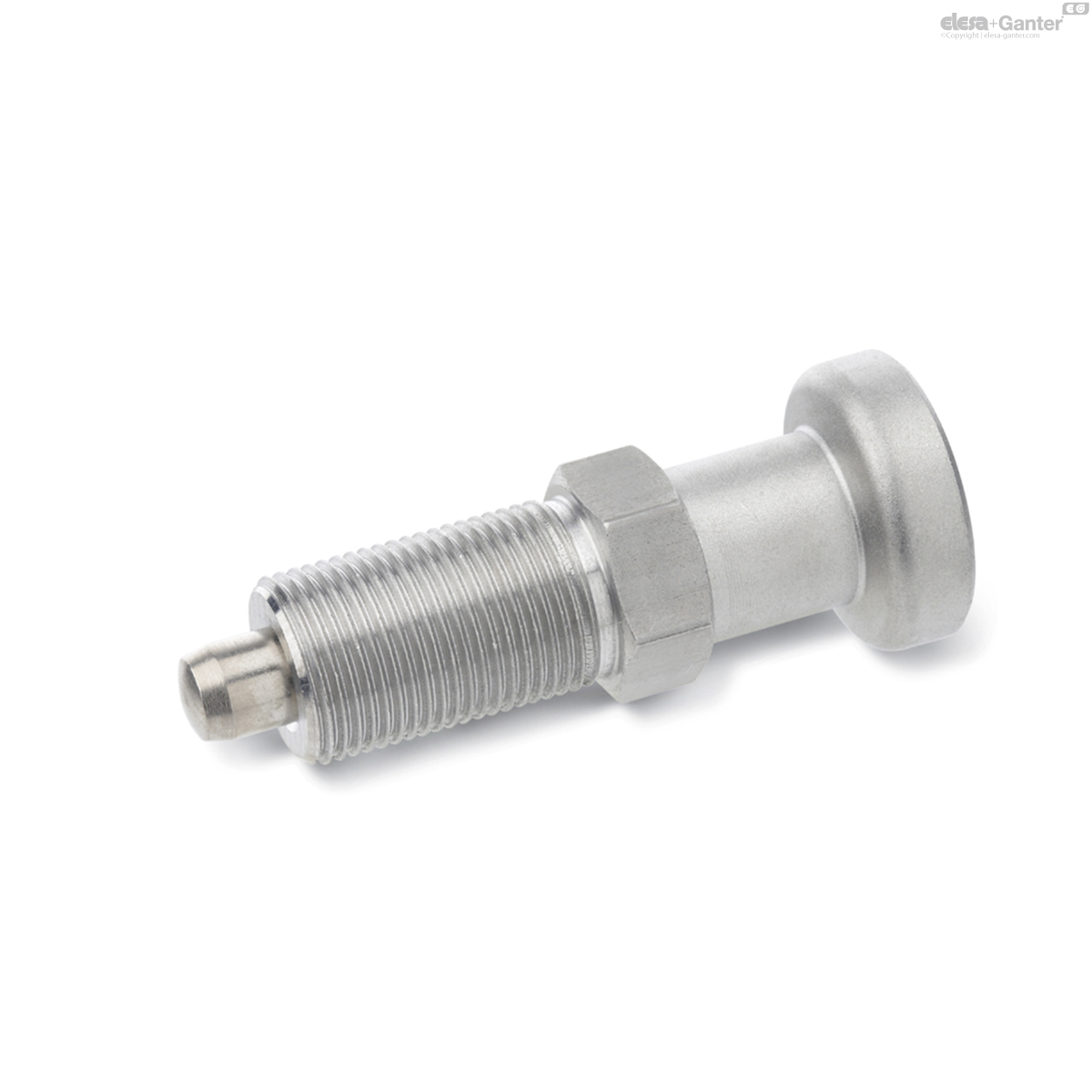

GN-617-NI Edelstahl-Knopf

Stahl / Edelstahl ohne Rastsperre
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Auf Lager Alle Größen und Varianten von GN 617

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 617-6-AN-NI
d1 Stift -0.02/-0.05 Bohrung H7
6
d2
M 12 x 1.5
d3
25
e
16.2
l1 ≈
54.5
l2 min.
6
l3
20
l4
6
l5 min.
17
sw
14
Federdruck in N ≈
Anfang
8
Federdruck in N ≈
Ende
21
65

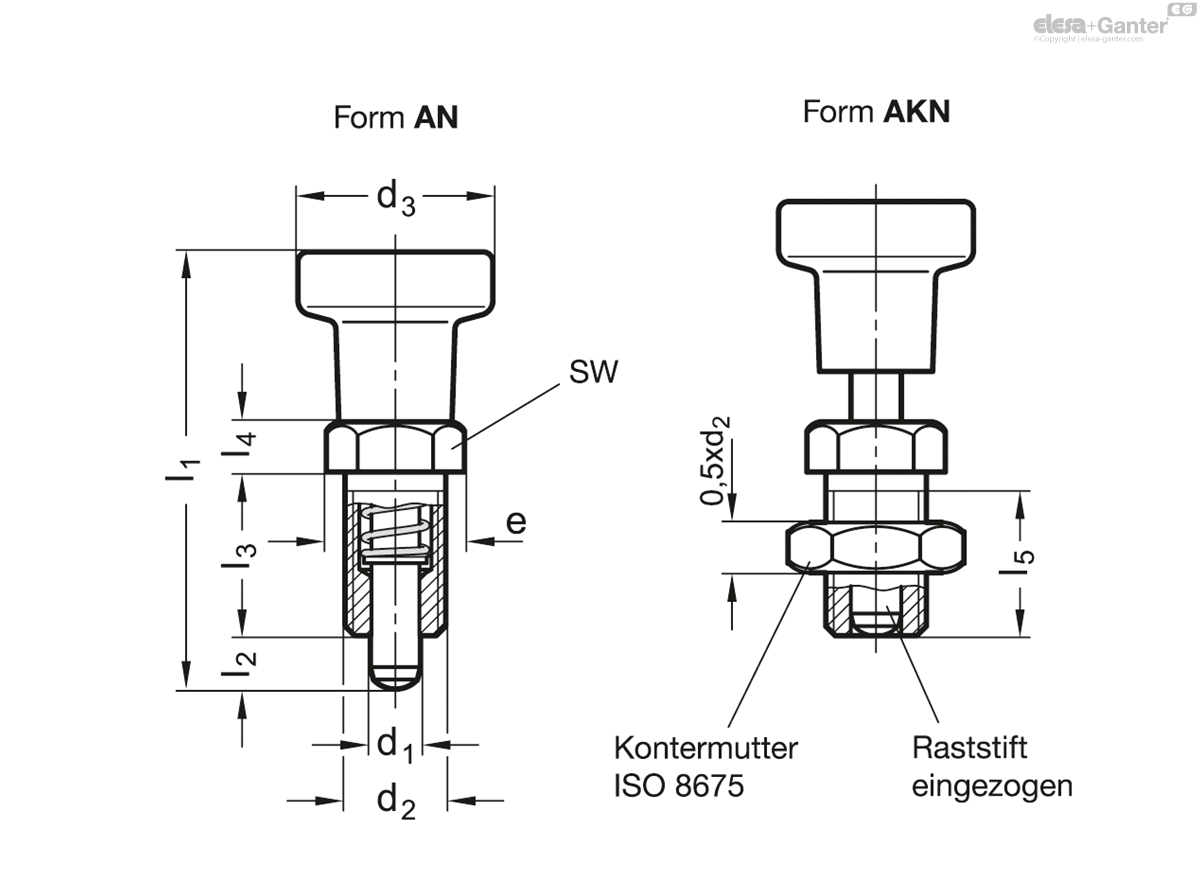

617-6-AN-NI drawing

Form

  • A: mit Kunststoff-Knopf, ohne Kontermutter
  • AK: mit Kunststoff-Knopf, mit Kontermutter
  • AN: mit Edelstahl-Knopf, ohne Kontermutter
  • AKN: mit Edelstahl-Knopf, mit Kontermutter
  • G: mit Gewindezapfen, ohne Kontermutter
  • GK: mit Gewindezapfen, mit Kontermutter

Ausführung in Stahl

  • brüniert
  • Raststift gehärtet

Ausführung in Edelstahl nichtrostend, 1.4305 NI

Raststift chemisch vernickelt

Knopf Form A / AK

  • Kunststoff (Polyamid PA)
  • schwarz, matt
  • nicht demontierbar

Knopf Form AN / AKN

  • Edelstahl nichtrostend, 1.4305
  • nicht demontierbar

Rastbolzen GN 617 in der Form G bzw. GK mit Gewindezapfen sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt.

Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen GN 817 vorzuziehen.
