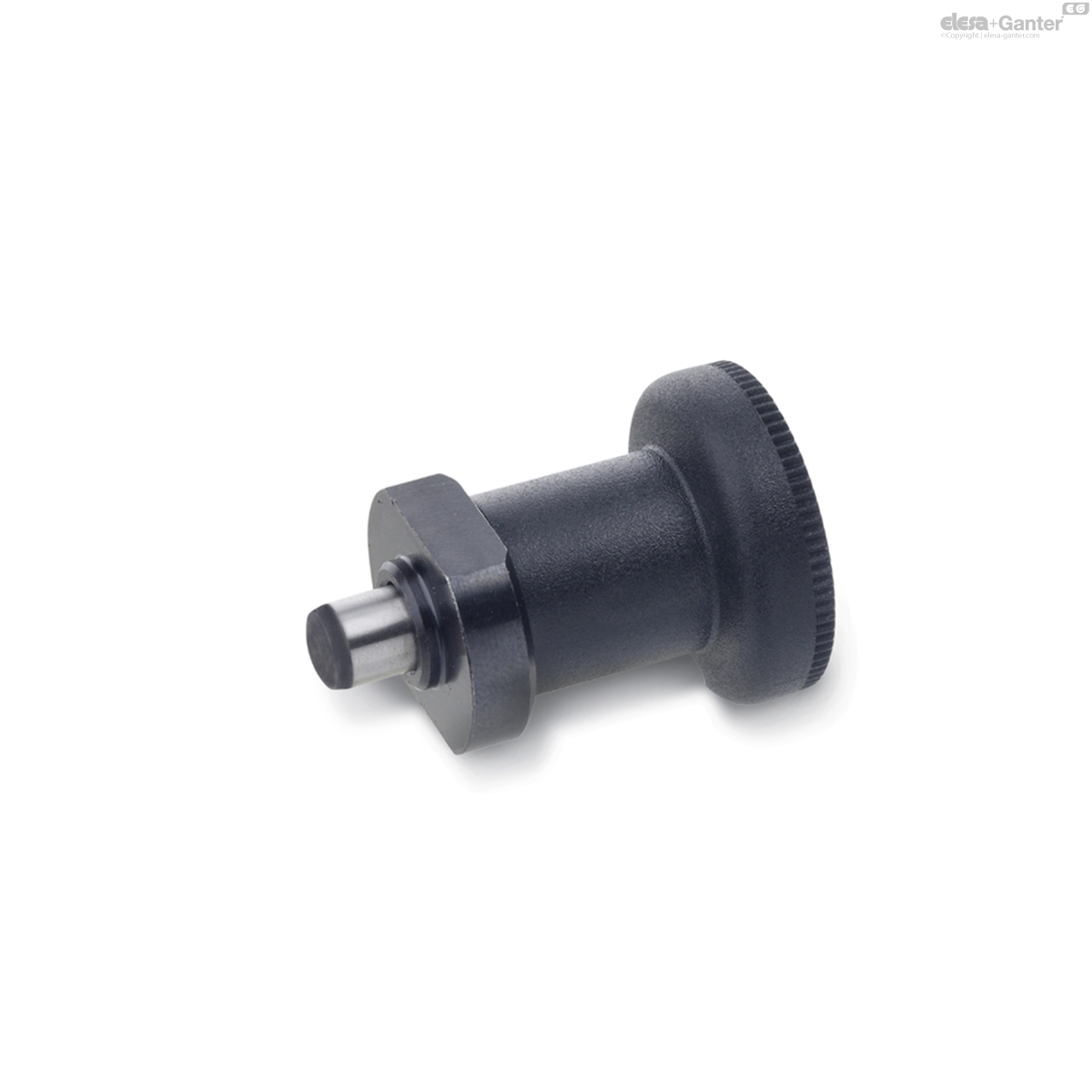

GN 607.5 Rastbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 607.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 607.5-8-18-ST
- d1 Pin -0.02/-0.05
Bore
+0.30/+0.25 - 8
- l1
- 18
- b
- 20
- d2 -0.02/-0.1
- 12
- d3
- 31
- d4
- 25
- l2
- 54
- l3
- 2
- l4
- 6.5
- l5
- 8
- Spring load in N ≈
initial - 13
- Spring load in N ≈
end - 26
- Axial load in N
- 500
- 60
Stahl ST
- brüniert
- Raststift gehärtet
Knopf Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- nicht demontierbar

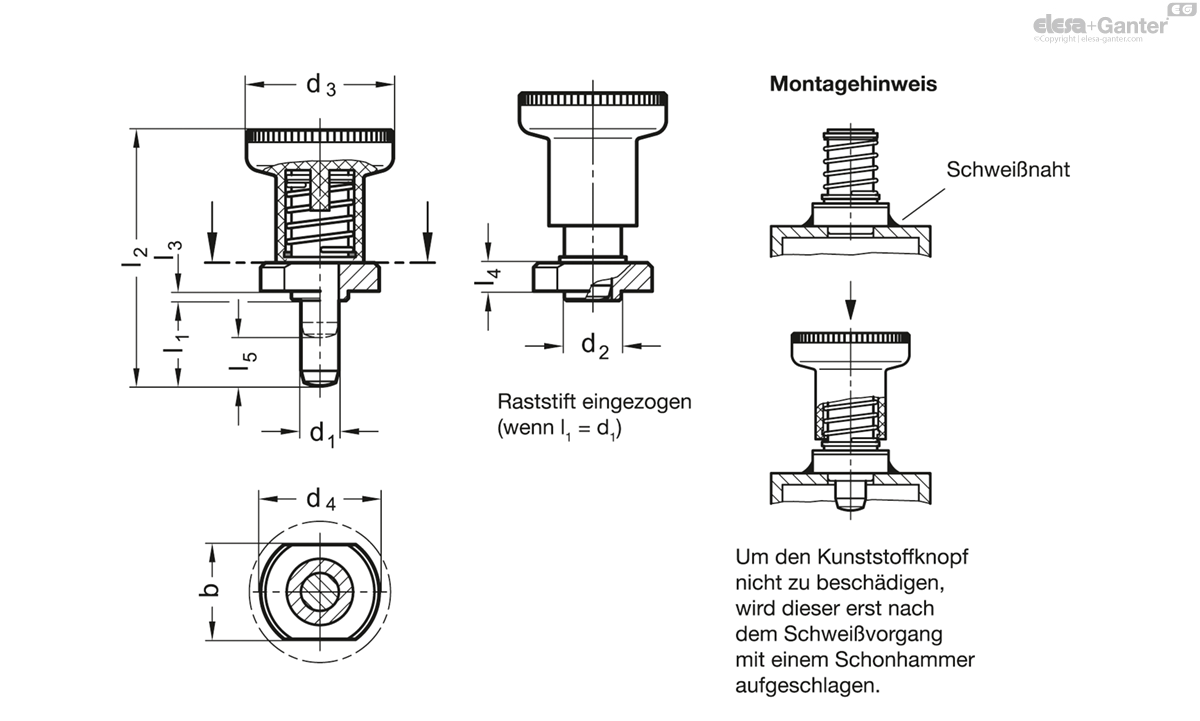

Rastbolzen mit Rastsperre GN 607.5 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht.
Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Diese Rastbolzen GN 607.5 sind für die Befestigung durch Schweißen vorgesehen, z.B. bei Verwendung an Vierkantrohren aus Stahl.
Der Ansatz d2 dient der Positionierung.
Der Kunststoffknopf mit dem eingespritzten Raststift wird erst nach dem Schweißvorgang aufgeschlagen.
