607.4-6-14-ST GN 607.4 Rastbolzen

607.4-6-14-ST

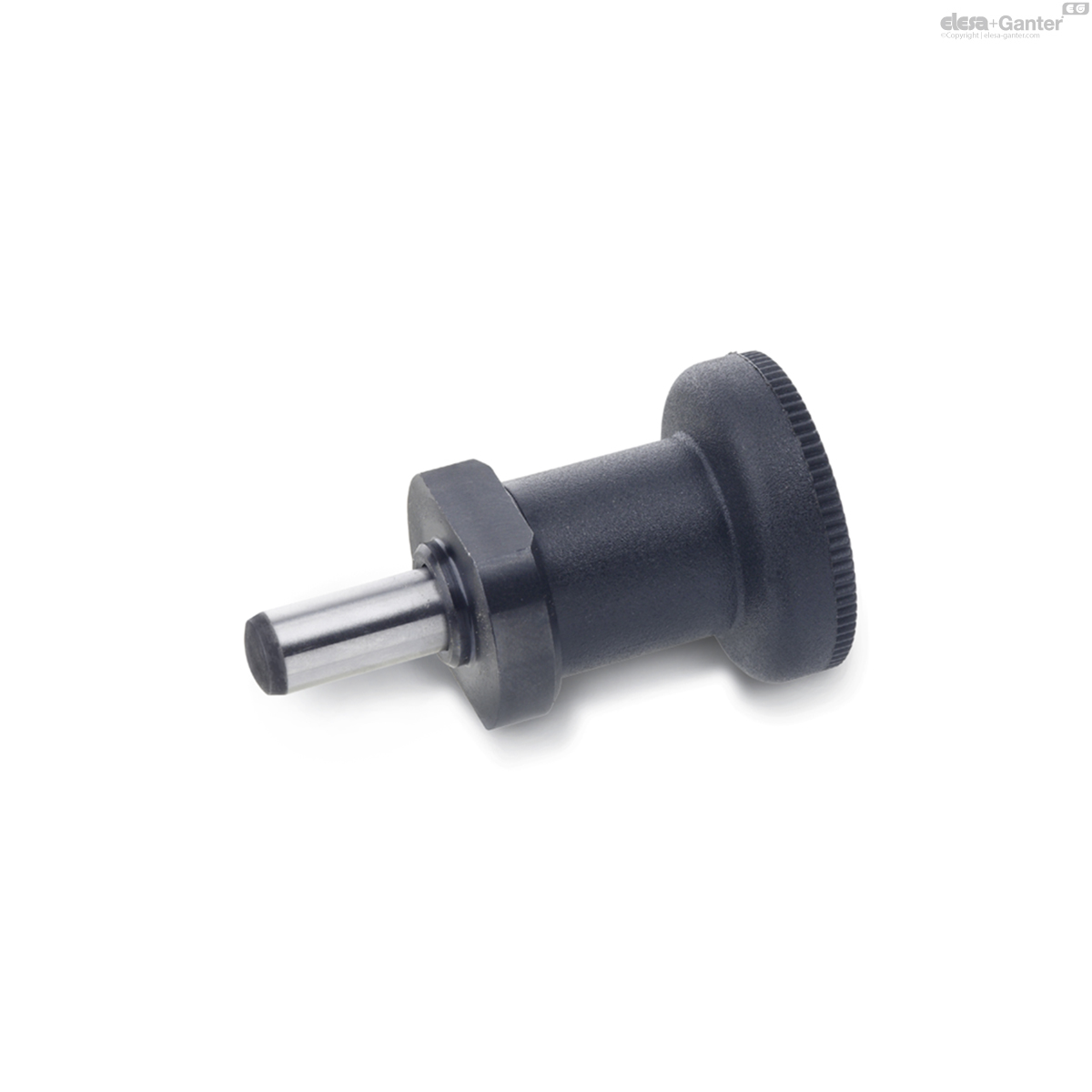

GN 607.4 Rastbolzen

zum Anschweißen, ohne Rastsperre
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 607.4

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 607.4-6-14-ST
d1 Stift -0.02/-0.05
Bohrung +0.30/+0.25
6
l1
14
b +0.3
18
d2 -0.02/-0.1
10
d3
25
d4
22
l2
45
l3
1.5
l4
5.5
l5
6
Federdruck in N ≈
Anfang
11
Federdruck in N ≈
Ende
28
Axial Belastbarkeit in N
400
36
607.4-6-14-ST drawing

Stahl ST

  • brüniert
  • Raststift gehärtet

Knopf Kunststoff Thermoplast (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastbolzen GN 607.4 sind für die Befestigung durch Schweißen vorgesehen, insbesondere bei Verwendung an Vierkantrohren aus Stahl.

Der Ansatz d2 dient der Positionierung.

Der Kunststoffknopf mit dem eingespritzten Raststift wird erst nach dem Schweißvorgang aufgeschlagen.
