430-300-SW
GN 430 Griffleisten
Lt: 1-2 Wochen Alle Größen und Varianten von GN 430
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 430-300-SW

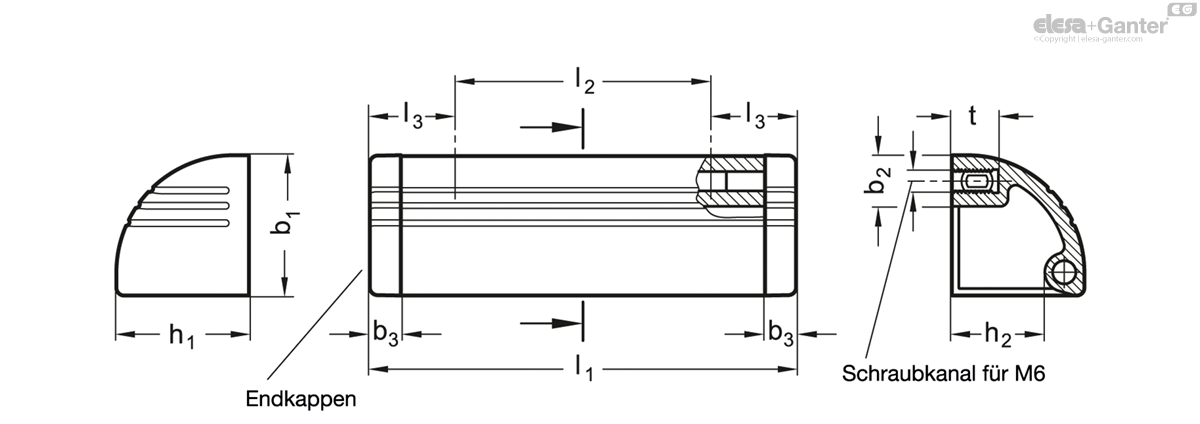

- l1
- 300
- b1
- 36
- b2
- 13
- b3
- 8
- h1
- 34
- h2
- 24
- l2
Schraubbereich - 256
- l3
- 22
- t
- 12
- 233
Griffprofil
Griffprofil
Aluminium
- kunststoffbeschichtet
- schwarz, RAL 9005, strukturmatt SW
- eloxiert, naturfarben EL
Endkappen
Endkappen
Kunststoff, Polyamid (PA)
schwarz-grau
Ein typisches Einsatzgebiet für Griffleisten GN 430 sind Türen von Schutzverkleidungen an Maschinen und Vorrichtungen. Darüber hinaus eignen sie sich als Schubladengriffe.
Der Schraubkanal für Schrauben M6 erlaubt eine beliebige Anzahl von Befestigungsschrauben an beliebiger Stelle innerhalb des Maßes l2.
Das Aluminium-Profil ist in jeder beliebigen Länge lieferbar, die Endkappen sind auch einzeln lieferbar. Sonderlängen können schon bei vergleichsweise geringen Stückzahlen geliefert werden.
- Sonderlängen
Dank des komplett durchgehenden Schraubkanals ist es möglich, Schrauben mit Standardgewinde M6 in beliebiger Anzahl innerhalb des Schraubbereichs l2 frei zu platzieren. Dabei sind folgende Richtwerte zu beachten:
- Mindesteinschraubtiefe: 10 mm
- Max. Belastbarkeit (Schraube): 400 N
- Max. Anzugsmoment: 4 Nm
