821-400-SV-ST-1
GN 821 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 821
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

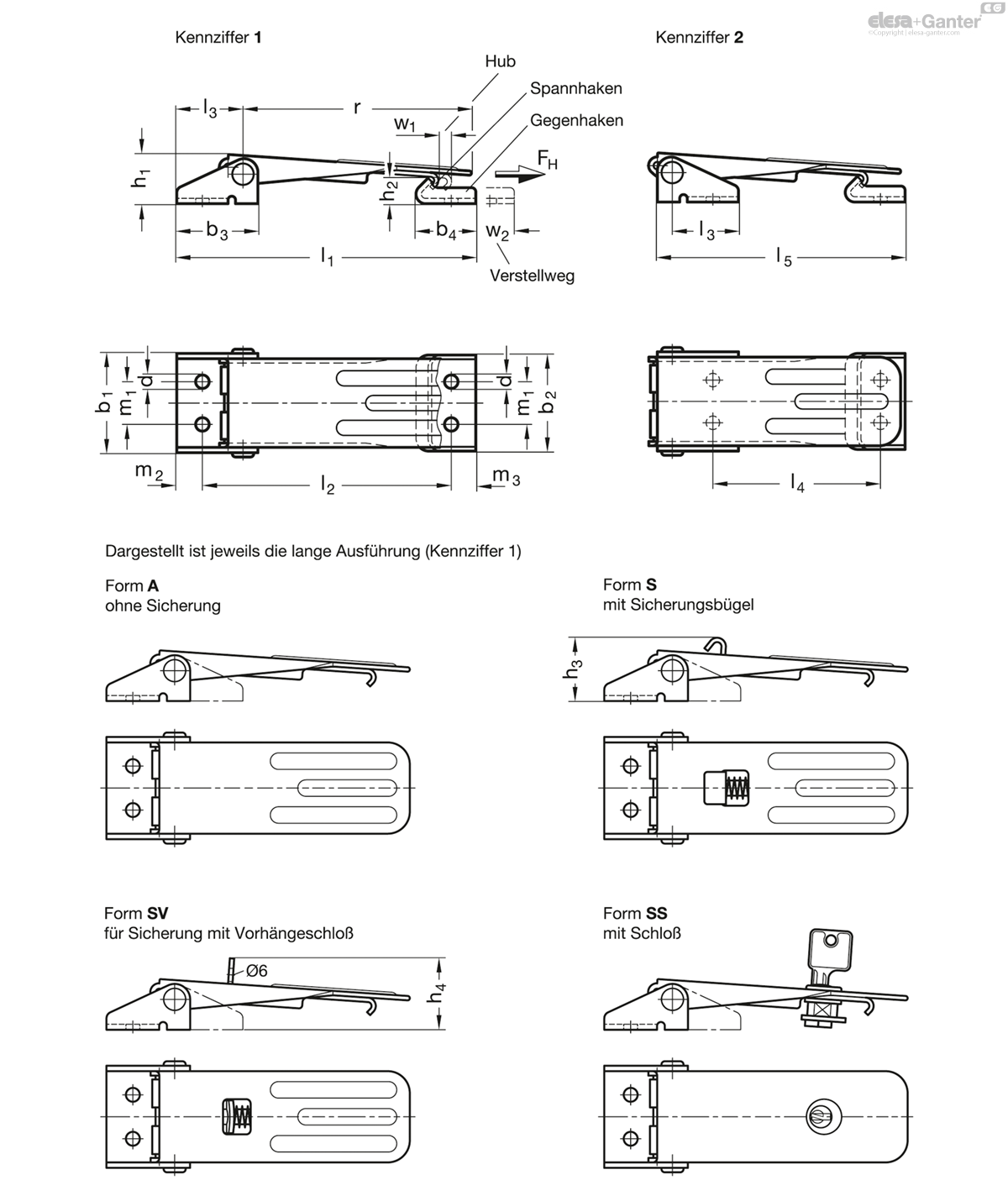

Technisches Datenblatt
Technische Daten
- Katalog
- GN 821-400-SV-ST-1
- Größe
- 400
- FH in N
- 4000
- b1
- 46.5
- b2
- 45
- b3
- 38
- b4
- 27
- h1
- 22
- h2
- 12
- h4
- 32.5
- l1 min.
- 144
- l2 min.
- 120.5
- l3
- 32
- d
- 6.3
- m1
- 20
- m2
- 12
- m3
- 11.5
- r
- 107.5
- w1 ≈
- 6.5
- w2 ≈
- 15
- 220
Form
- A: ohne Sicherung
- S: mit Sicherung
- SV: für Sicherung mit Vorhängeschloss
- SS: mit Schloss
Kennziffer Nr.
- 1: lange Ausführung
- 2: kurze Ausführung
Ausführung in Stahl ST
verzinkt, blau passiviert
Ausführung in Edelstahl nichtrostend NI
nur Form A, S und SV
- Blechteile nichtrostend, 1.4301
- Spannhaken / Bolzen nichtrostend, 1.4305
Spannverschlüsse GN 821 werden u. a. eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.
Über den Hubweg w1 des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden. Der Verstellbereich w2 wird über eine Spindel M6 des Spannhakens erzielt.
Die Formen S, SV und SS verhindern ein unbeabsichtigtes Lösen des Spannverschlusses.
In der Standardausführung haben die Spannverschlüsse der Form SS dasselbe Schloss und denselben Schlüssel.
Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagartige Beanspruchung, kann die Haltekraft beeinträchtigt sein.
Der Gegenhaken gehört zum Lieferumfang.
