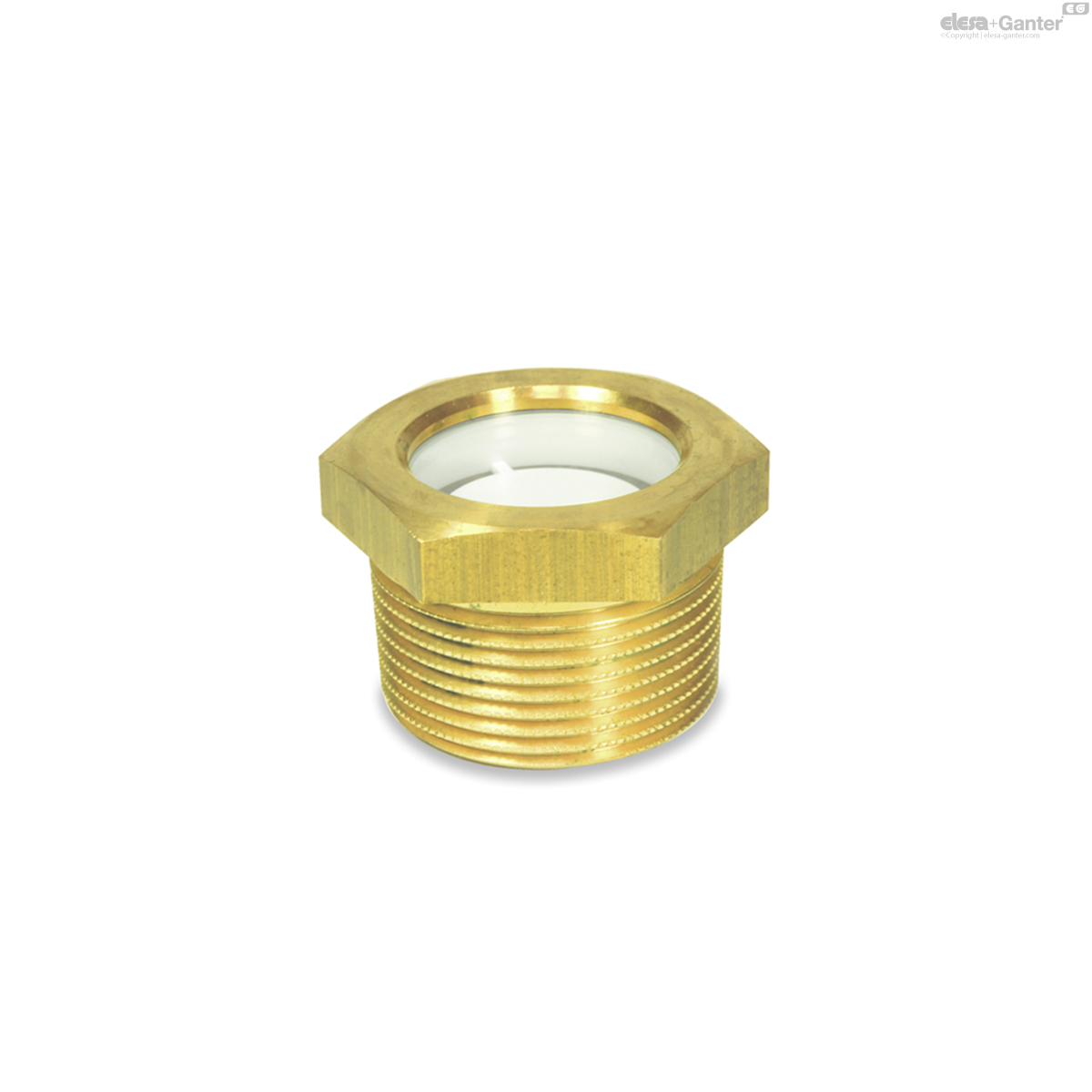

GN 743.8 Ölschaugläser
Lt: 1-2 Wochen Alle Größen und Varianten von GN 743.8
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 743.8-14-1/2NPT-A
- d1
- 14
- d2
- 1/2 NPT
- a
- 8.1
- d3
- 21.2
- d4
- 1/2 NPT
- e
- 27.5
- l1
- 16
- l2
- 7
- s
- 23.8
- p
- 1.81
- 34
Form
- A: mit Reflektor
- B: ohne Reflektor
Gehäuse
Messing
CuZn40Pb2
Reflektor
Thermoplast (Polysulfon)
- temperaturbeständig bis zu 180 °C
- Sichtscheibe ESG-Glas
- O-Ring Gummi FPM (Viton®)
Kennung durch nicht schwarze Einfärbung der Dichtung
Das keglige Gewinde der Ölschaugläser GN 743.8 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp.
Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgeraut“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.
- O-Ringe aus EPDM
