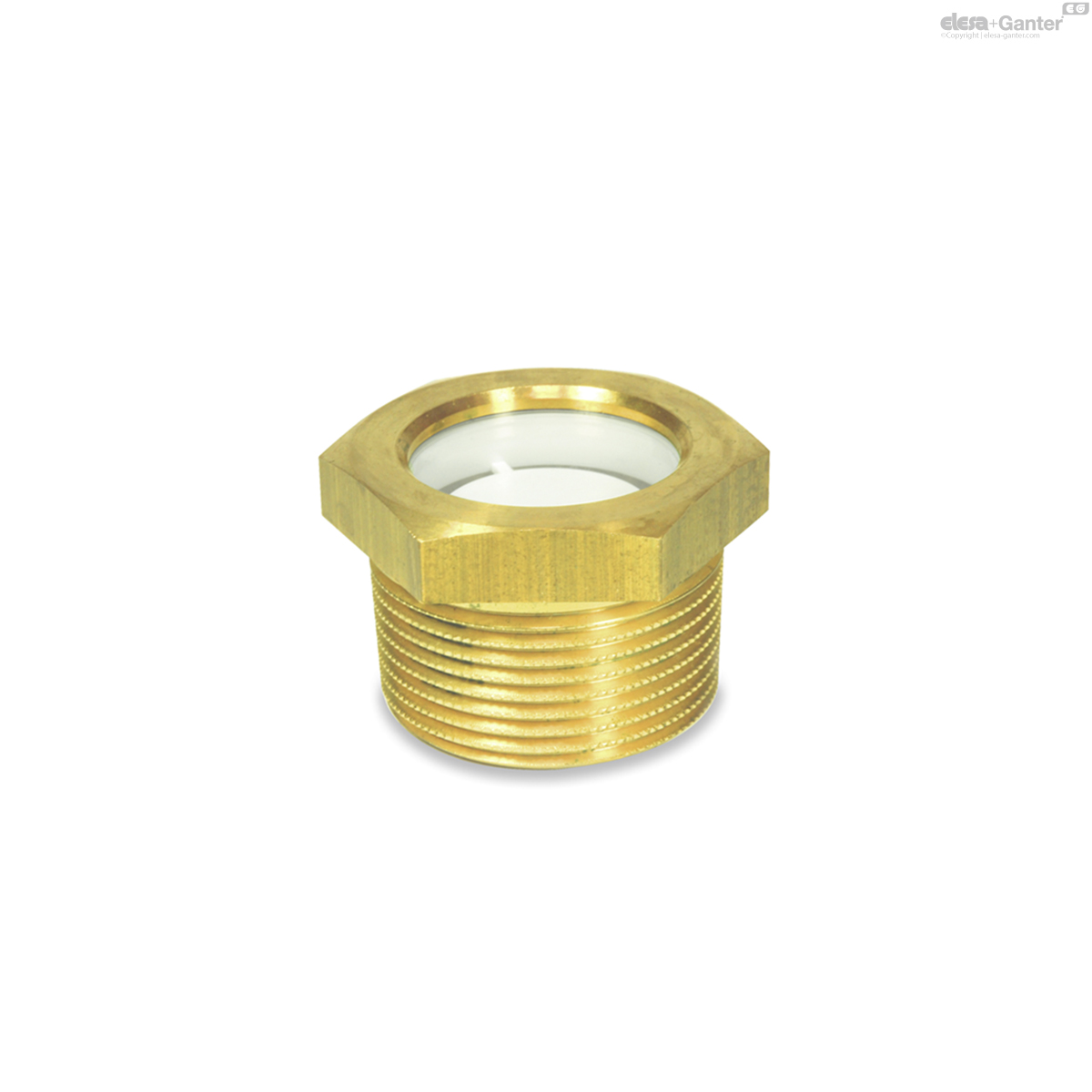

743.7-32-R11/4-B GN 743.7 Ölschaugläser

743.7-32-R11/4-B

GN 743.7 Ölschaugläser

Messing / Naturglas, beständig bis 100 °C
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 743.7

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 743.7-32-R11/4-B
d1
32
d2
R 1 1/4
a
12.7
d3
42
d4
Rp 1 1/4
e
53
l1
24
l2
9
l3
19.1
s
46
p
2.3
155
743.7-32-R11/4-B drawing

Form

  • A: mit Reflektor
  • B: ohne Reflektor

Gehäuse

Messing

CuZn40Pb2

Reflektor

Thermoplast (Polysulfon)

  • temperaturbeständig bis zu 100 °C
  • Sichtscheibe Float-Glas
  • O-Ring Gummi NBR (Perbunan®)

Das keglige Gewinde der Ölschaugläser GN 743.7 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp.

Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgeraut“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.

  • O-Ringe aus EPDM
