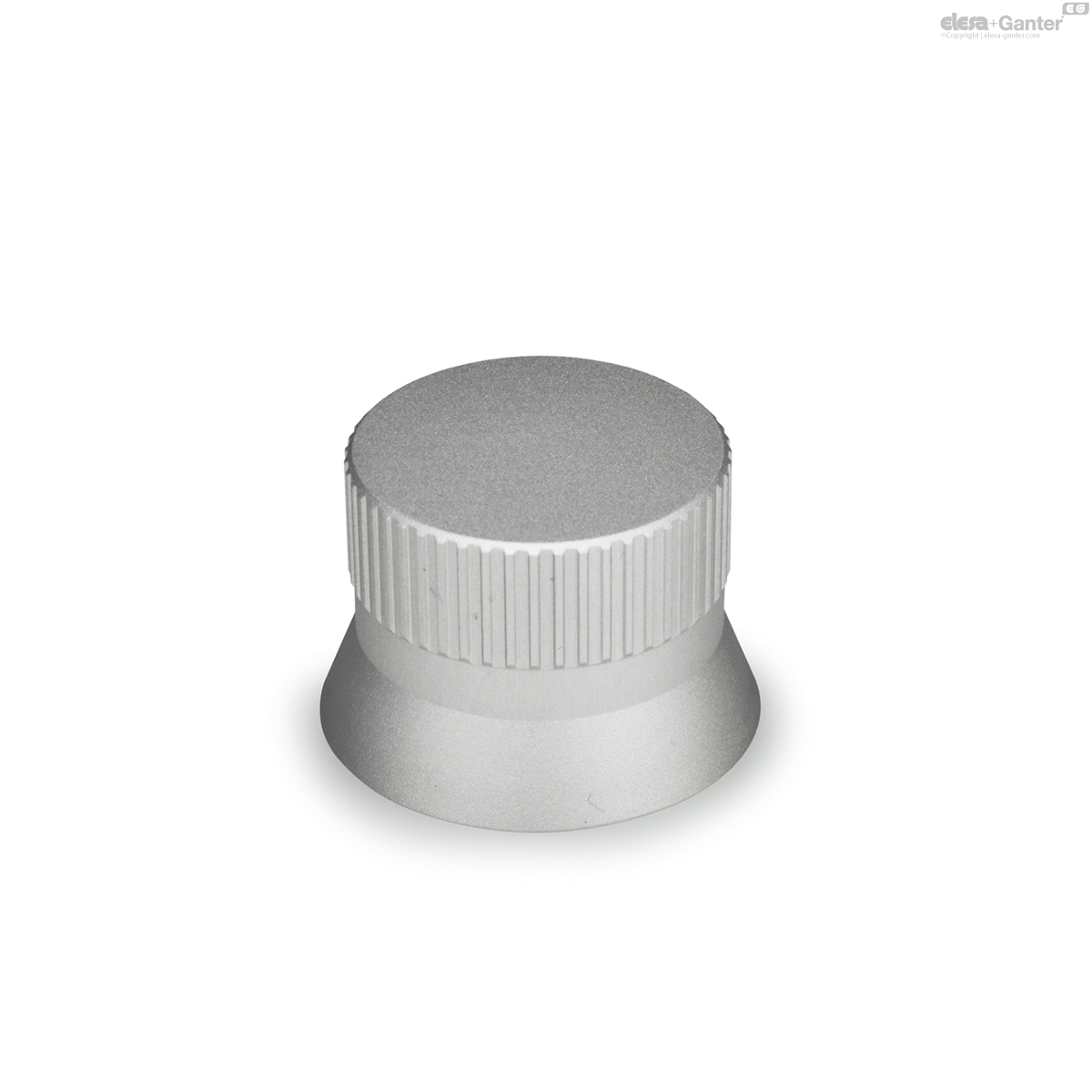

723.4-34-B8-N
GN 723.4-N neutral
Lt: 1-2 Wochen Alle Größen und Varianten von GN 723.4
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

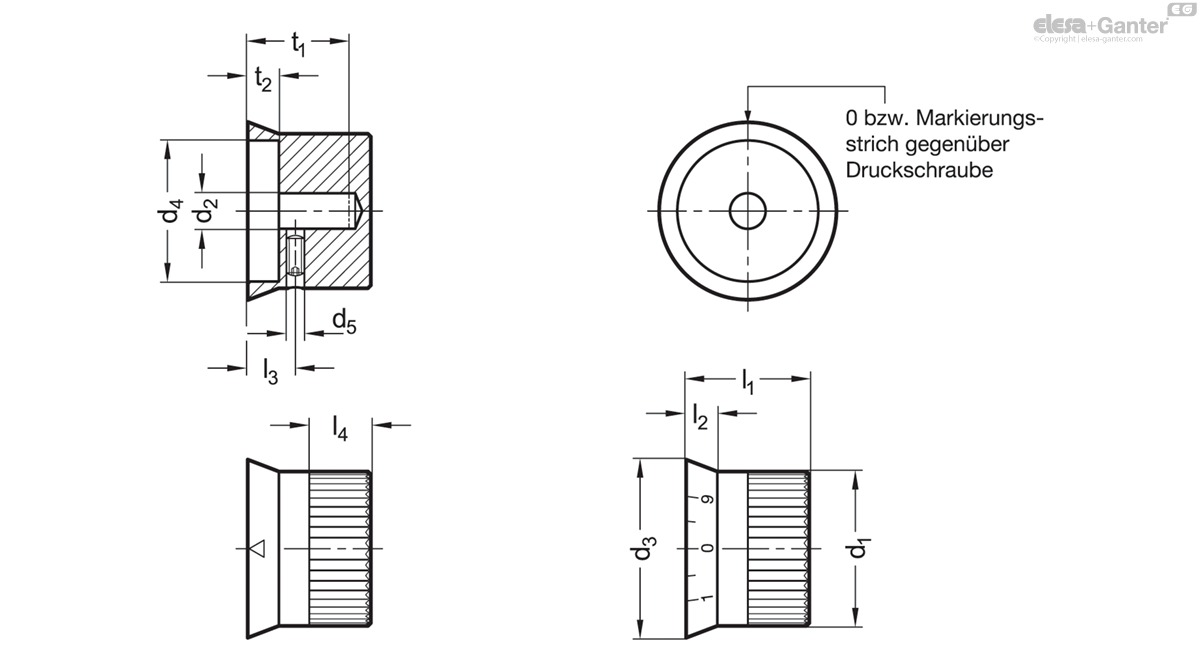

Technisches Datenblatt
Technische Daten
- Katalog
- GN 723.4-34-B8-N
- d1
- 34
- d2 H8
- B 8
- d3 -0.2
- 41
- d4
- 29.5
- d5
- M 5
- l1
- 29.5
- l2
- 9.5
- l3
- 13.5
- l4
- 13
- t1 min.
- 26.5
- t2
- 9.5
- 60
Form
Form
- N: neutral
- M: mit Markierungspfeil
- S: mit Skala 0...9, 20 Teilstriche
Knopf
Knopf
Aluminium
- eloxiert, naturfarben
- Markierungspfeil bei Form M
- lasergraviert
- Skala bei Form S
- lasergraviert
Gewindestift DIN 916
Gewindestift DIN 916
Edelstahl
mit Innensechskant und Ringschneide
Drehknöpfe GN 723.4 können mit folgenden Bezugsflanschen kombiniert werden GN 723.3 ; das hat folgende Vorteile:
- sie sind mit Referenzmarkierung für die Drehknopfskala versehen
- sie bilden eine zusätzliche Lagerung für die Verstellwelle
- in der Ausführung mit Reibring wird der Drehknopf gegen unbeabsichtigtes Verstellen, z. B. durch Vibration, gesichert.
Skala bzw. Markierungsstrich sind absolut abriebfest und gut lesbar. Neben der Standard-Skala (Form S) können sie mit jeder beliebigen Skalierung geliefert werden.
Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung verwenden Sie das übersichtlich dargestellte 'Skalierungen richtig bestellen' .
- spezielle Skalierungen, (siehe auch Bestellschema)
