302-45-B6-SW
GN 302 mit Buchse
Lt: 1-2 Wochen Alle Größen und Varianten von GN 302
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

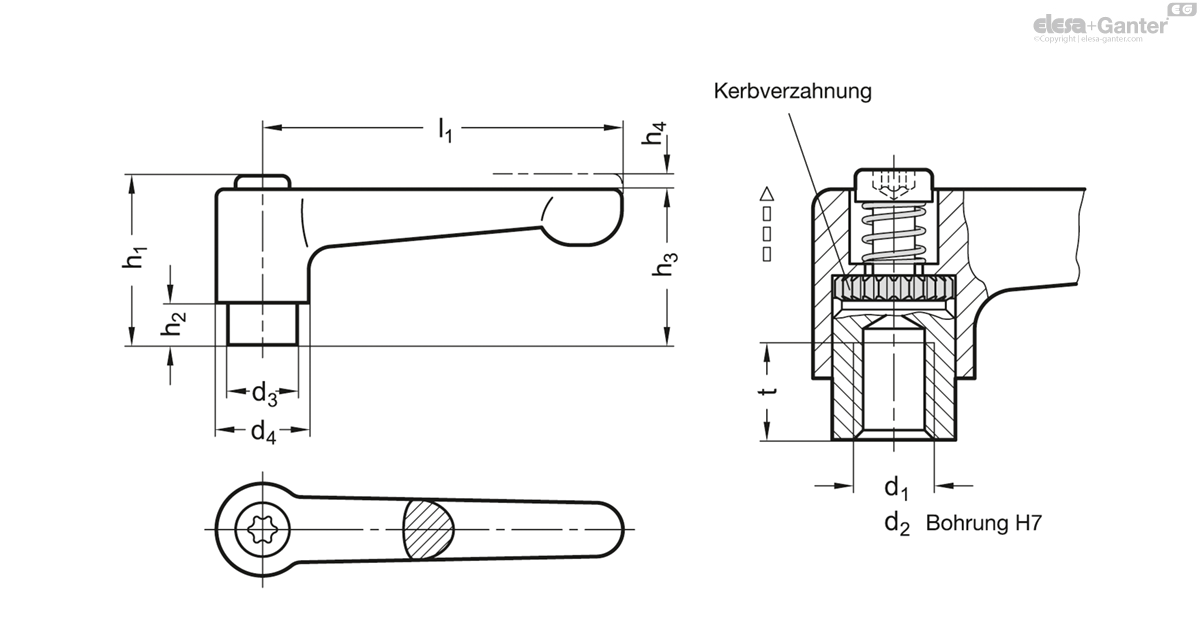

Technische Daten
- Katalog
- GN 302-45-B6-SW
- l1
- 45
- d2 H7
- B 6
- d3
- 10
- d4
- 13
- h1
- 24.5
- h2
- 4
- h3
- 22
- h4
- 3.5
- t min.
- 9
- 31
Griff
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
orange, RAL 2004, strukturmatt OS
rot, RAL 3000, strukturmatt RS
silber, RAL 9006, strukturmatt SR
Ausführung mit Buchse
Gewindebuchse und Halteschraube
Stahl, brüniert
Ausführung mit Außengewinde
Schraubeneinsatz und Halteschraube
Stahl (5.8), brüniert
Bei verstellbaren Klemmhebeln GN 302 steht der Griff nicht geneigt, sondern parallel zur Spannfläche.
Verstellbare Hebel sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der mittige Einsatz ist mit dem Spannhebel verzahnt und leicht zu lösen.
Durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein.
- mit Edelstahl-Gewindeeinsatz
- mit Ausrastknopf
