919-24-B8
GN 919 Naben mit Spiralexzenter
Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 919
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

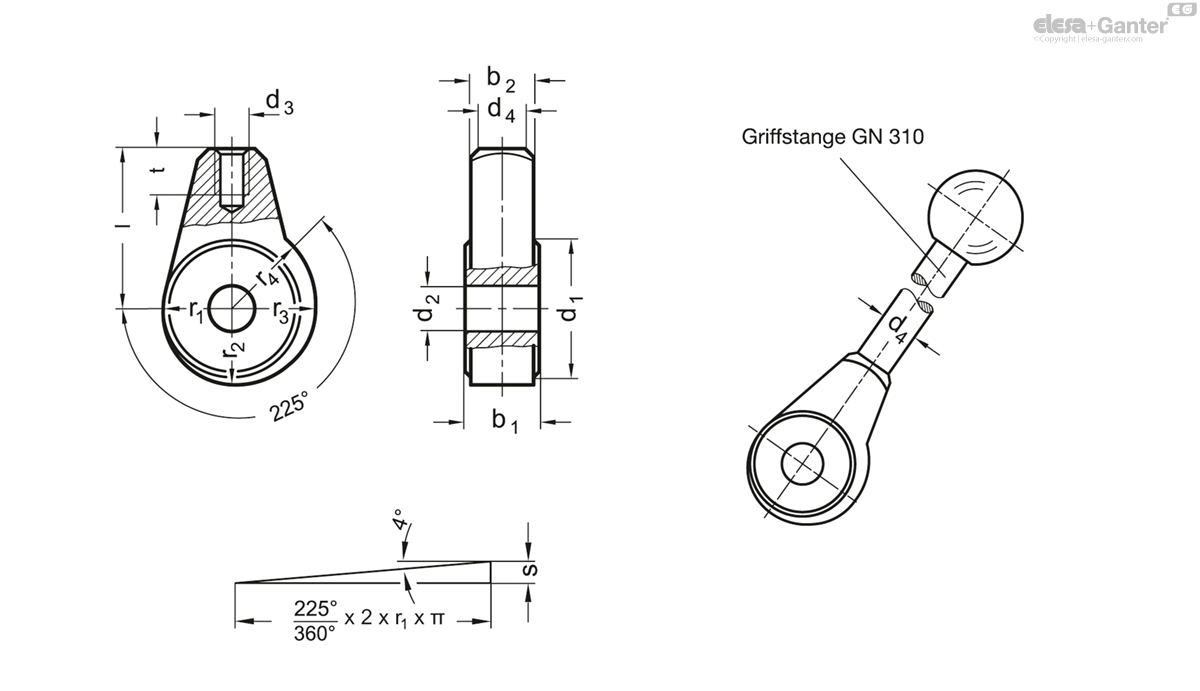

Technisches Datenblatt
Technische Daten
- Katalog
- GN 919-24-B8
- d1
- 24
- d2 H9
- B 8
- b1 -0.05/-0.15
- 13
- b2
- 11
- d3
- M 6
- d4
- 8
- l
- 28
- r1
- 12
- r2
- 13.32
- r3
- 14.64
- r4
- 15.3
- s
- 3.3
- t min.
- 9
- 59
Stahl
Stahl
- gesintert
- einsatzgehärtet
- EHT 0,2 bis 0,4 mm
- blank
Naben mit Spiralexzenter GN 919 werden zum Verstellen und Spannen eingesetzt. In der Regel werden sie versehen mit einer Griffstange GN 310.
Die Spirale hat den Vorteil, dass sie selbsthemmend und die Spannwirkung in jeder Winkelstellung gleich groß ist.
Bundschraube GN 732.1 können als Lagerbolzen eingesetzt werden.
