900-80-220-100-D-1 GN 900-D mit Drehknopf

900-80-220-100-D-1

GN 900-D mit Drehknopf

  • RoHS

Lt: 1-2 Wochen Alle Größen und Varianten von GN 900

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 900-80-220-100-D-1
b
80
l1 - l2
220-100
d1
M8 x 1
d2
M 5
d3
22
d4
80
d5
22
h1
20.5
h2
35.5
h3
36
h4
10
h5
10
h6
51
h7
37
h8
10
l3
120
l4
8
l5
16
l6
24
l7
31
l8
55
l9
27
33
l11
66
l12
25
l13
30
s
50
t
2
1302

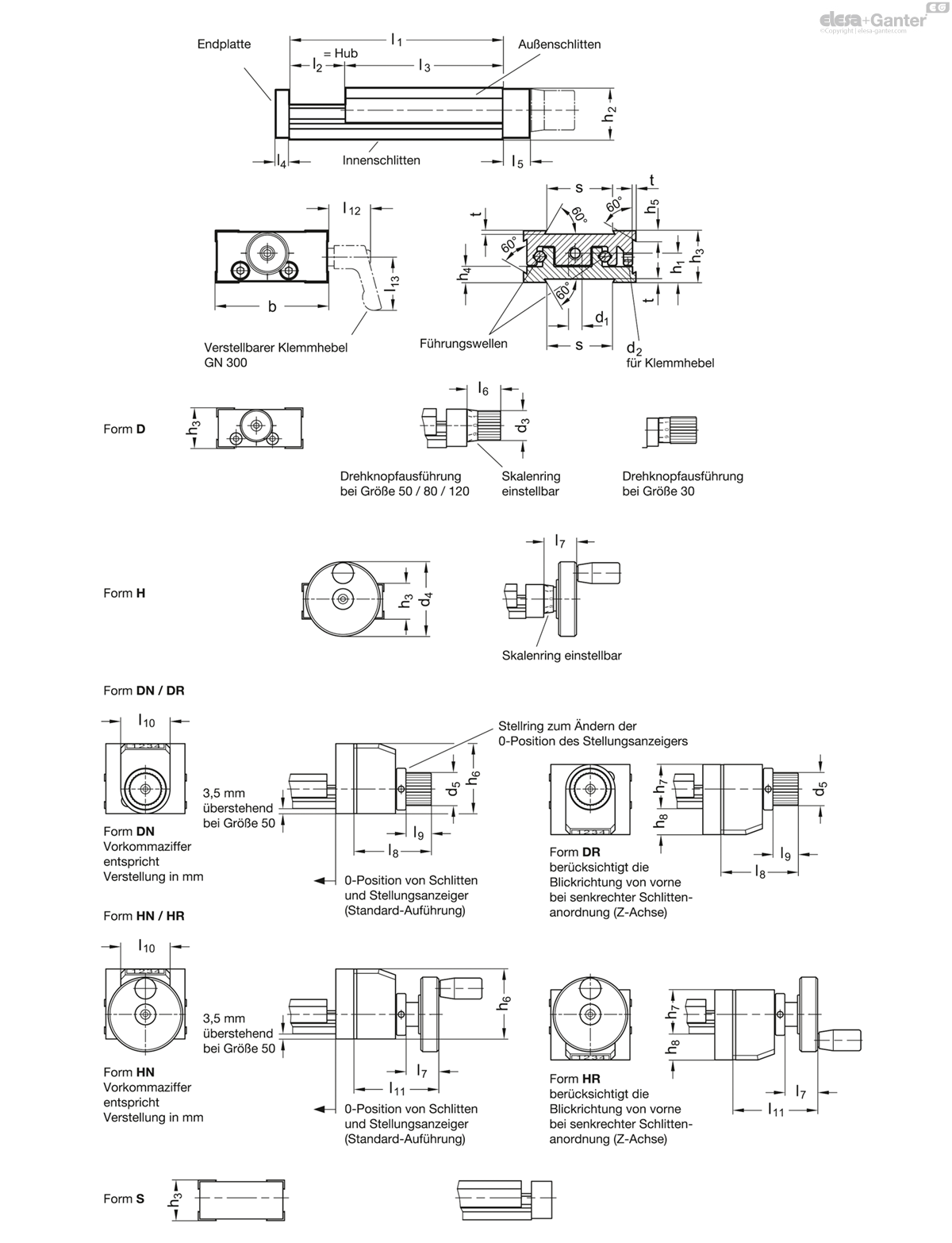

900-80-220-100-D-1 drawing

Form

  • D: mit Drehknopf
  • H: mit Handrad (ab Größe 50)
  • DN: mit Drehknopf und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • DR: mit Drehknopf und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • HN: mit Handrad und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • HR: mit Handrad und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • S: ohne Verstellspindel und Bedienelement

Kennziffer Nr.

  • 1: ohne Klemmhebel
  • 2: mit Klemmhebel

Schlitten / Endplatten

Aluminium stranggepresst

eloxiert, naturfarben

Führungswellen

Edelstahl, nichtrostend

Antrieb

  • Spindel / Kugellager
  • Edelstahl, nichtrostend
  • Leitmutter
  • Kunststoff

Befestigungsschrauben.

Edelstahl, nichtrostend

Drehknopf / Skalenring

Aluminium, schwarz eloxiert

Verstellschlitten GN 900 können zu den verschiedensten Achskonfigurationen kombiniert werden.

Eine spezielle Klemmtechnik unter Verwendung von sogenannten Befestigungs- und Verbindungssätzen (GN 900.1, GN 900.2, GN 900.3) erlaubt eine schnelle und einfache Montage.

Feinzustellung mit Skalenring 0,05 mm; mit digitalem Stellungsanzeiger 0,02 mm.

Im übrigen handelt es sich bei den Verstellschlitten (in Form D, mit Drehknopf) um eine Ausführung in nichtrostenden Werkstoffen.
