900.1-50-67-A
GN 900.1 Befestigungssätze
für Verstellschlitten GN 900
Lt: 1-2 Wochen Alle Größen und Varianten von GN 900.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

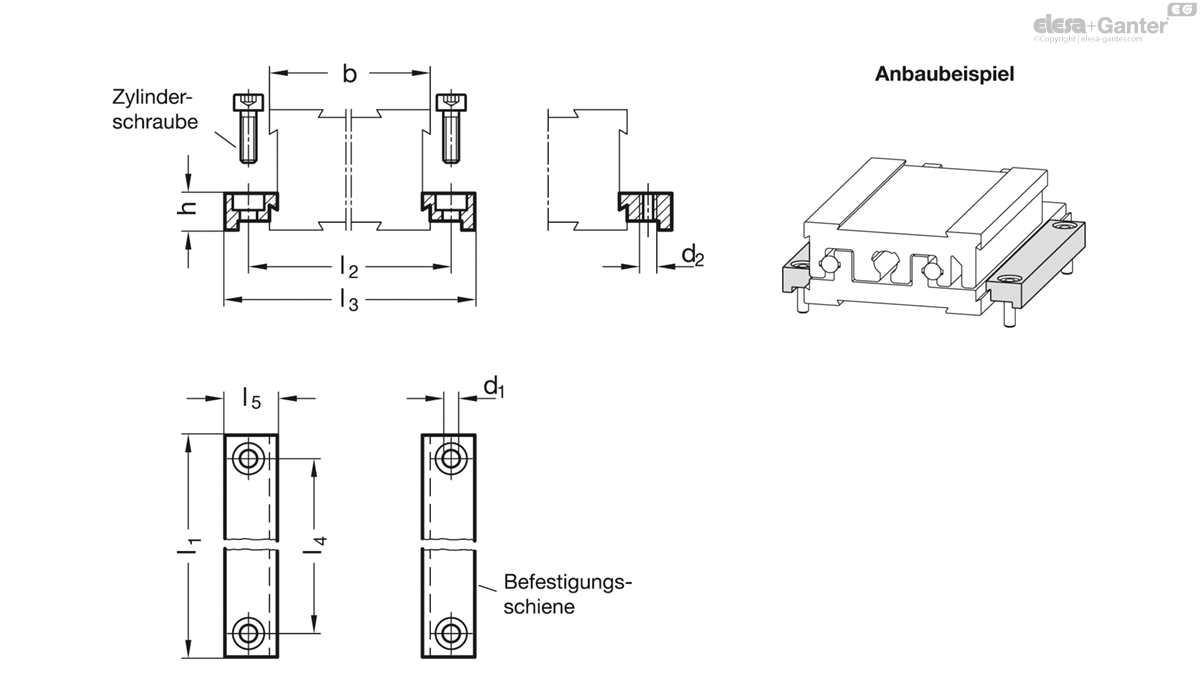

Technisches Datenblatt
Technische Daten
- Katalog
- GN 900.1-50-67-A
- b Schlittengröße
- 50
- l1
- 67
- d1
- 3.3
- d2
- M 3
- h
- 7
- l2
- 58
- l3
- 67
- l4
- 58
- l5
- 10
- 20
Form
- A: mit Bohrung für Zylinderschraube
- B: mit Befestigungsgewinde d2
Aluminium
eloxiert, naturfarben
Zylinderschrauben DIN 912
Edelstahl nichtrostend
Mit Verbindungssätzen GN 900.1 werden die Verstellschlitten GN 900 von der Benutzerseite.
Die Befestigung erfolgt 'außerhalb' des Schlittens. Gleichzeitig kann der Innenschlitten in einem begrenzten Bereich verschoben werden.

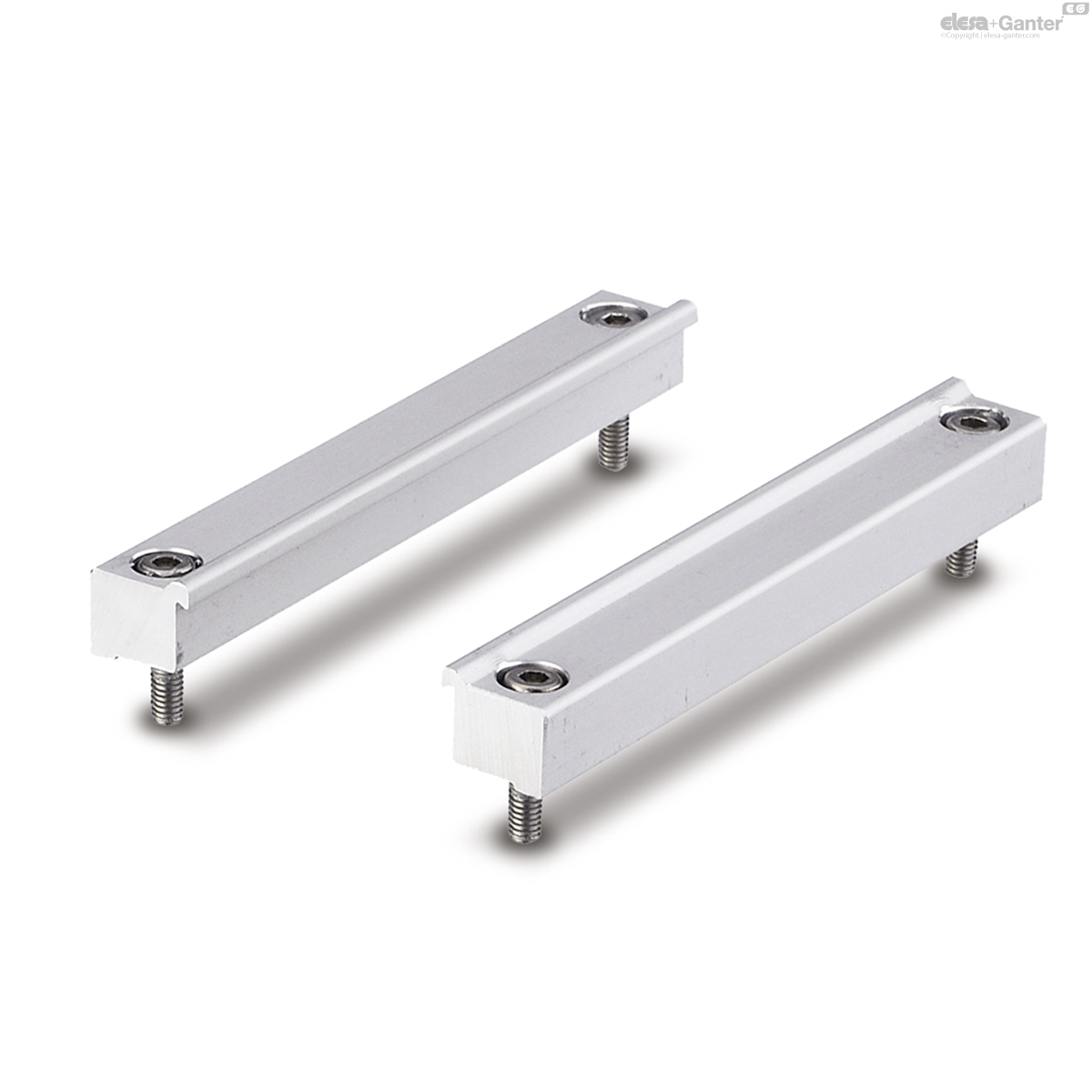

Ein Befestigungssatz GN 900.1 besteht aus zwei Befestigungsschienen. Vier Edelstahl-Zylinderschrauben gehören zum Lieferumfang.
