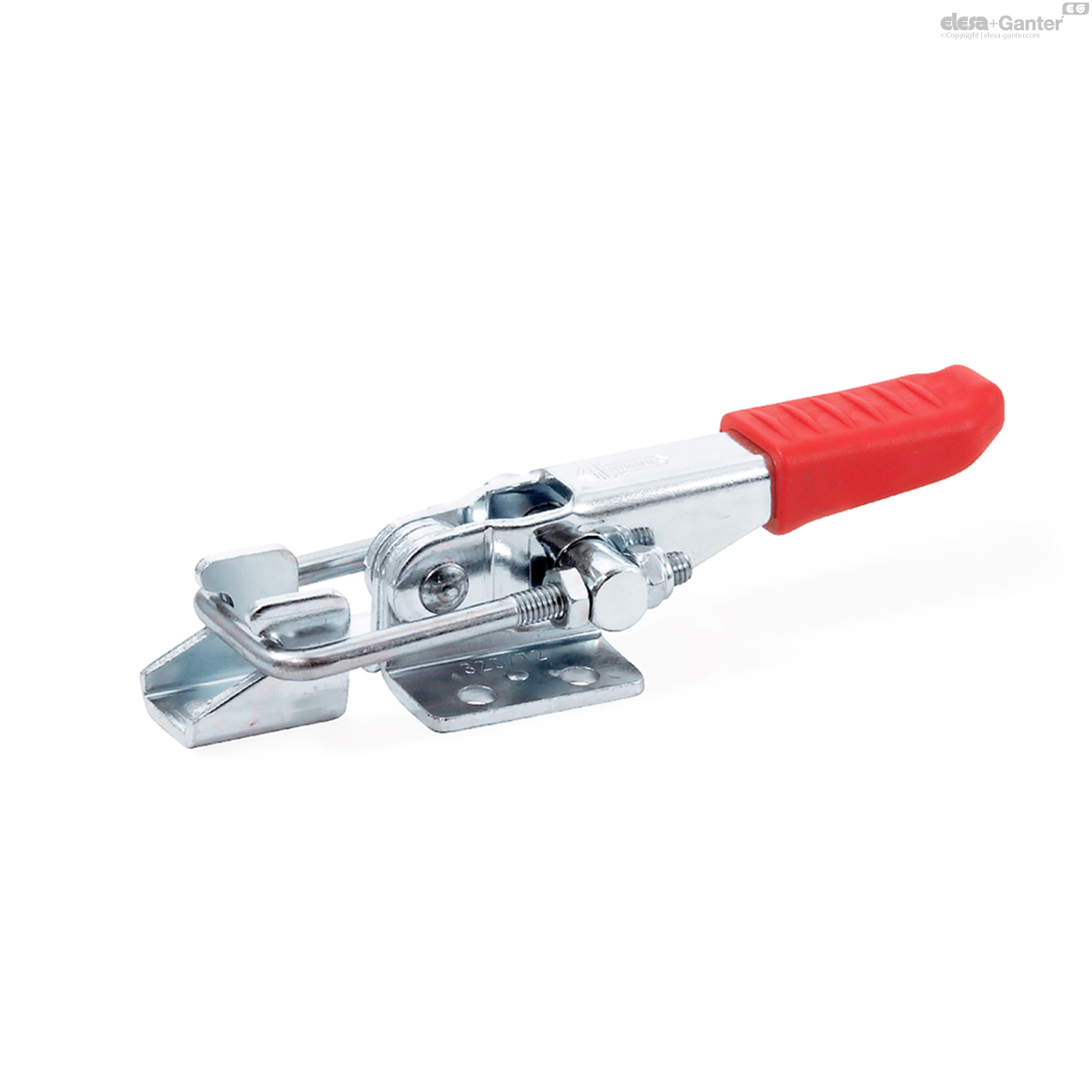

851-700-T2
GN 851 Stahl
Auf Lager Alle Größen und Varianten von GN 851
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 851-700-T2
- Size
- 700
- FH in N
- 7500
- a
- 24
- b1
- 60
- b2
- 54
- b3
- 38
- b4
- 38
- b5
- 26
- d1
- M 8
- d2
- 8.5
- h1 ≈
- 42
- h2
- 36
- l1 ≈
- 220
- l2 min.
- 21
- m1
- 38
- m2
- 9.5
- m3
- 41.5
- m4
- 9.5
- m5
- 19
- r ≈
at w2 - 70
- s
- 3.5
- w1 Stroke
- 58
- w2 ≈ Adjustable range
- 26
- 616
Form
- T2: mit Zugbügel, mit Gegenhalter
- T: ohne Zugbügel, mit Gegenhalter
Ausführung in Stahl
Einsatzstahl C10
verzinkt, blau passiviert
Zugbügel
Stahl St 37
verzinkt, blau passiviert
alle beweglichen Teile
mit Spezialfett geschmiert
Griffteil mit Kunststoffkappe
rot, ölbeständig
Ausführung in Edelstahl NI
Stahlblech-Teile / Zugbügel
Edelstahl 1.4301
Stift
Edelstahl 1.4305
alle beweglichen Teile
mit Spezialfett geschmiert
Griffteil mit Kunststoffkappe
rot, ölbeständig
Der Zugbügel der Verschluss-Spanner GN 851 kann innerhalb des Verstellweges justiert werden.
In Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners.
Neben den obigen Standardabmessungen der Zugbügel werden weitere Ausführungen angeboten unter der GN 951.1.
