841-300-AS GN 841 Schubstangen-Spanner

841-300-AS

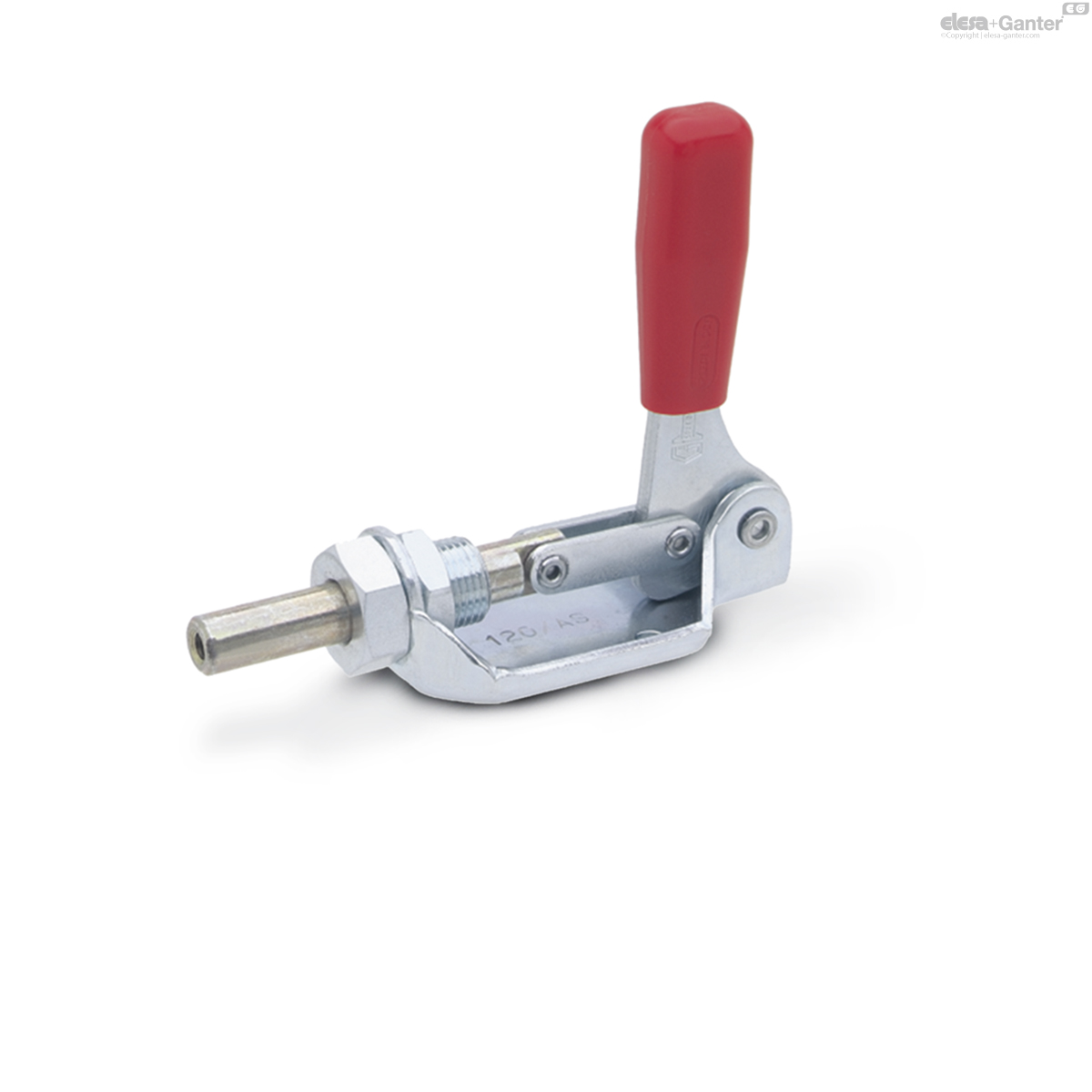

GN 841 Schubstangen-Spanner

für Druckspannung
  • Icons/__logo__RoHS__.png
  • Icons/__logo__SPEEDYBLOCK__.png

Auf Lager Alle Größen und Varianten von GN 841

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 841-300-AS
Size
300
FH in N
7200
a
20
b
58
d1
14
d2
M 8
d3
6.5
h1 ≈
140
h2
36
l1 ≈
167
l2 ≈
155
l3 ≈
57
l4 ≈
45
m1
50
m2
34
m3
18
A/F
27
t
16
w
34
550
841-300-AS drawing

Form

  • AS: Grundkörper Stahlblech

Stahlblech-Teile

Einsatzstahl C10

verzinkt, blau passiviert

Bolzen

Stahl St 37

verzinkt, blau passiviert

Führungsbuchse

Messing

verzinkt, blau passiviert

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

  • Andrückschrauben-
