841-120-AS

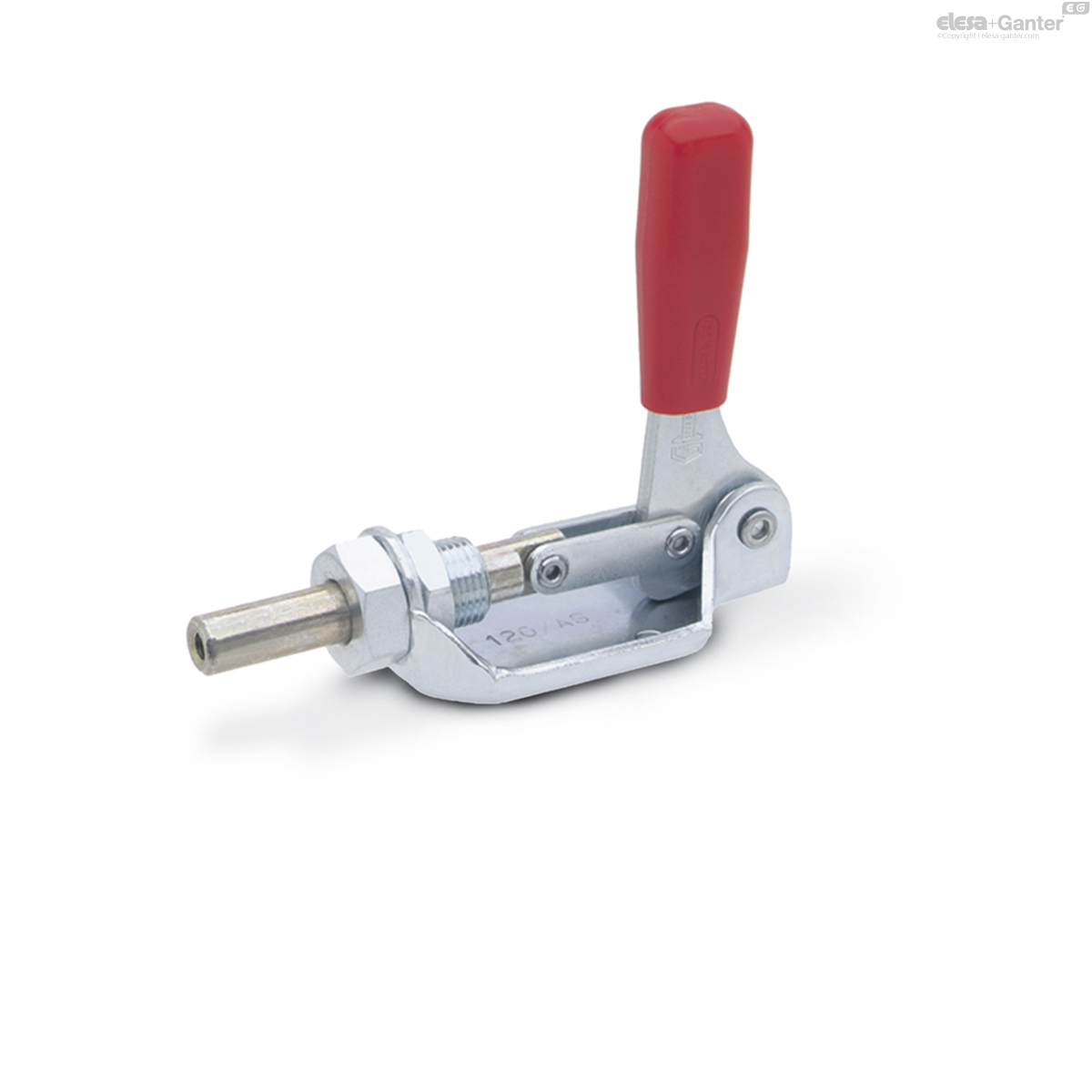

GN 841 Schubstangen-Spanner
für Druckspannung
Auf Lager Alle Größen und Varianten von GN 841
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 841-120-AS
- Size
- 120
- FH in N
- 3600
- a
- 17
- b
- 48
- d1
- 12
- d2
- M 6
- d3
- 5.5
- h1 ≈
- 111
- h2
- 31
- l1 ≈
- 130
- l2 ≈
- 121
- l3 ≈
- 40
- l4 ≈
- 30
- m1
- 34
- m2
- 30
- m3
- 17
- A/F
- 24
- t
- 12
- w
- 20
- 320
Form
- AS: Grundkörper Stahlblech
Stahlblech-Teile
Einsatzstahl C10
verzinkt, blau passiviert
Bolzen
Stahl St 37
verzinkt, blau passiviert
Führungsbuchse
Messing
verzinkt, blau passiviert
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
- Andrückschrauben-
