840-50-ASD

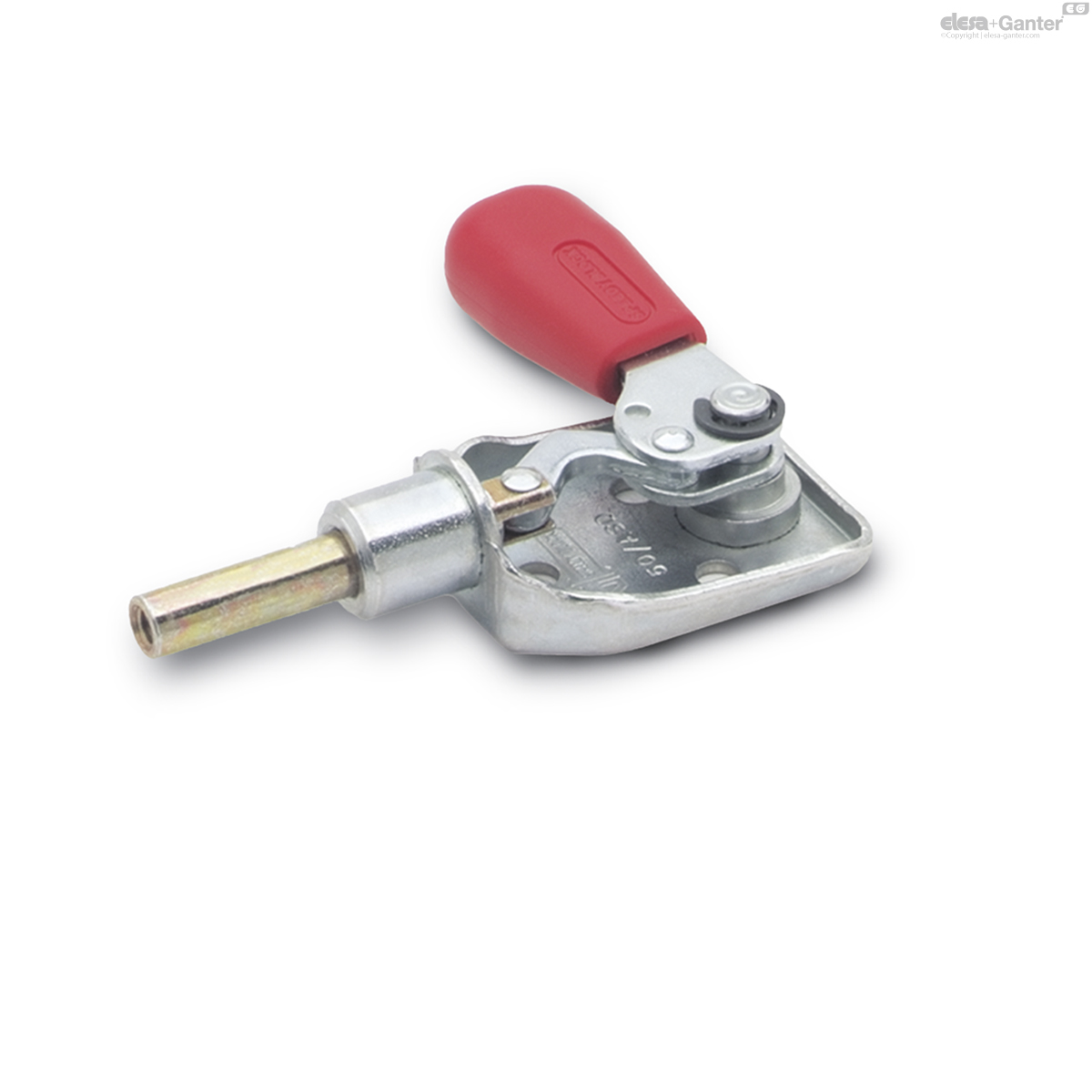

GN 840 Schubstangen-Spanner
für Druck- und Zugspannung
Auf Lager Alle Größen und Varianten von GN 840
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

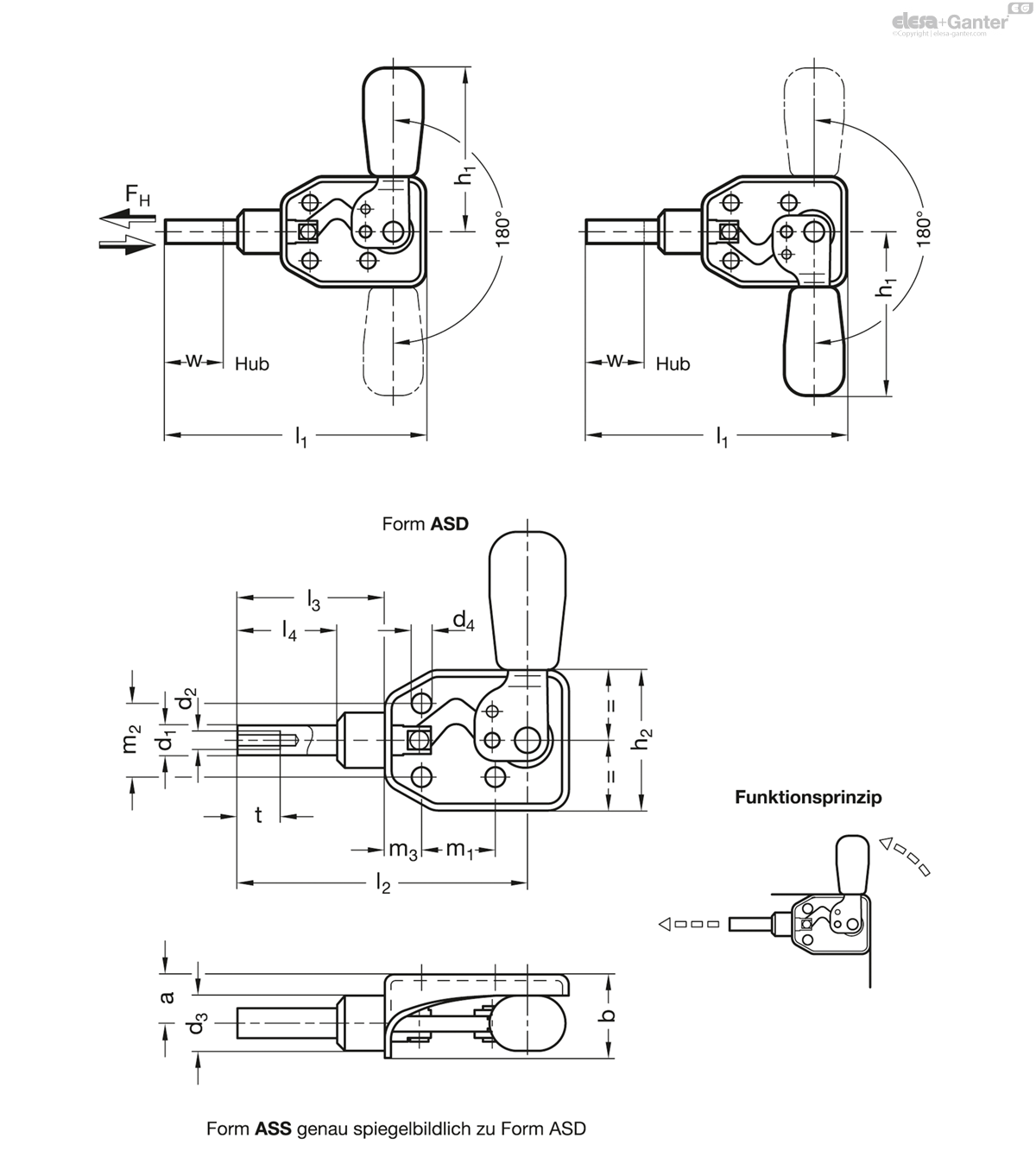

Technisches Datenblatt
Technische Daten
- Katalog
- GN 840-50-ASD
- Size
- 50
- FH in N
- 800
- a
- 10
- b
- 17.5
- d1
- 6.5
- d2
- M 4
- d3
- 12
- d4
- 4.3
- h1 ≈
- 45.2
- h2
- 30.5
- l1 ≈
- 73
- l2 ≈
- 64.5
- l3 ≈
- 33
- l4 ≈
- 21
- m1
- 16
- m2
- 16
- m3
- 8
- t min.
- 9
- w
- 16
- 56
Form
- ASD: Druckspannung durch Linksdrehung
- ASS: Druckspannung durch Rechtsdrehung
Stahlblech-Teile
Einsatzstahl C10
verzinkt, blau passiviert
Bolzen
Stahl St 37
verzinkt, blau passiviert
Führungsbuchse
Stahl St 37
verzinkt, blau passiviert
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Schubstangen-Spanner GN 840 zeichnen sich durch ihre extrem niedrige Bauhöhe in jeder Spannhebel-Stellung aus.
