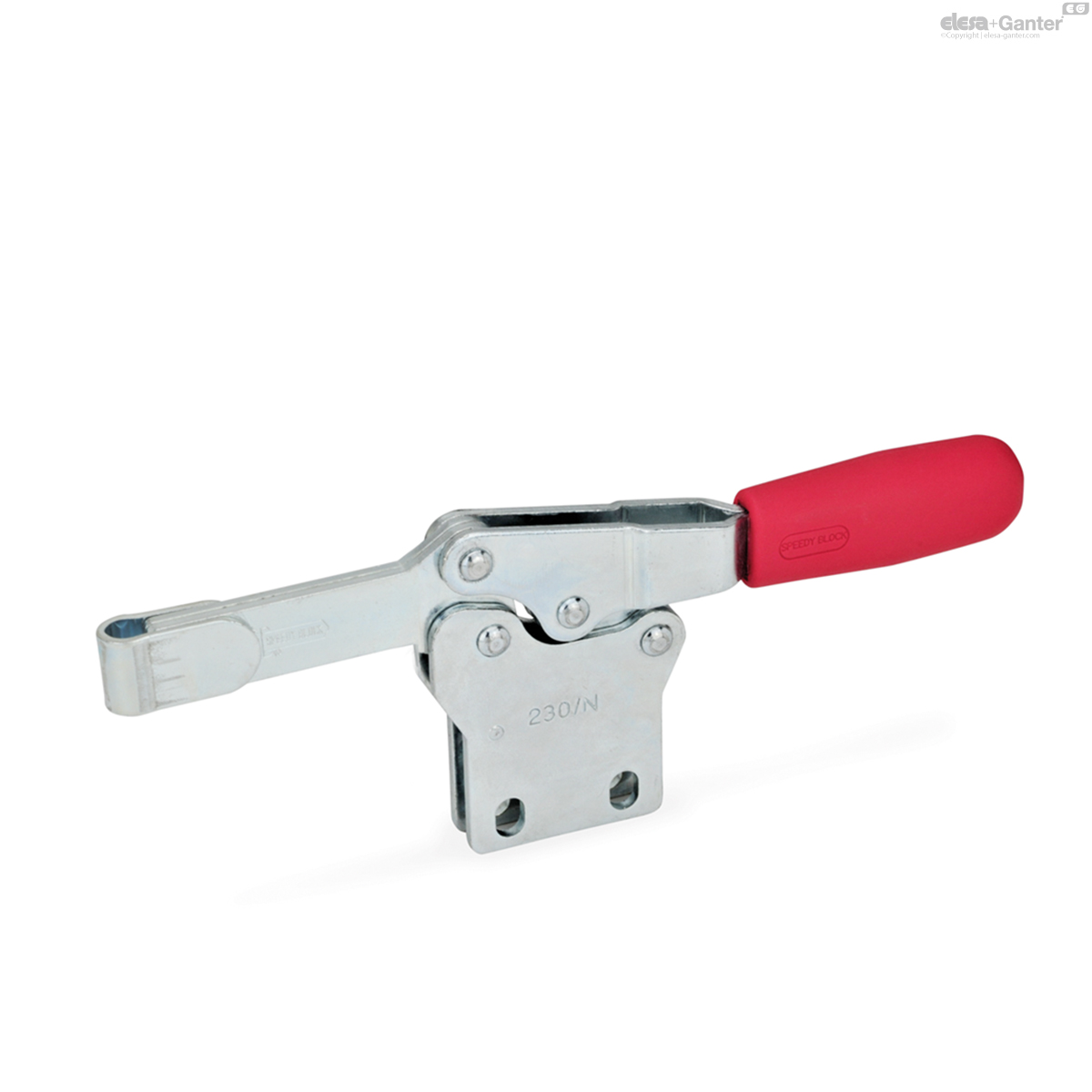

GN 820.1 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 820.1
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 820.1-230-P
- Größe
- 230
- FH in N
- 1700
- b1
- 44
- b2
- 12
- b3
- 6
- d1
- M 8
- d2
- 6.5
- h1 ≈
- 75
- h2
- 50
- h3
- 18
- l1 ≈
- 196
- l2 ≈
- 109
- l4 max.
- 78
- m1
- 26
- m2
- 6.5
- m3
- 9
- r ≈
- 73
- s
- 6
- 340
Form
- N: offener Spannarm mit 2 Flankenscheiben
- NC: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
- P: massiver Spannarm mit Halteschelle zum Anschweißen
Ausführung in Stahl
- Einsatzstahl C 10, verzinkt. blau passiviert
- Lagerbolzen vergütet
- Lagerbuchsen (ab Gr. 355) einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Stahl, verzinkt
- Gummi-Druckstück 85 Shore A
Ausführung in Edelstahl nichtrostend NI
Edelstahl nichtrostend, 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Edelstahl nichtrostend, 1.4301
- Gummi-Druckstück 85 Shore A
Horizontal-Spanner GN 820.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung.
Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet.
Horizontal-Spanner mit offenem Spannarm nehmen in Form N über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form NC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Vertikal-Spanner in Form P können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit GN 809 Haltern für Andrückschrauben auf besondere Anforderungen angepasst werden.
