817.3-8-20-C

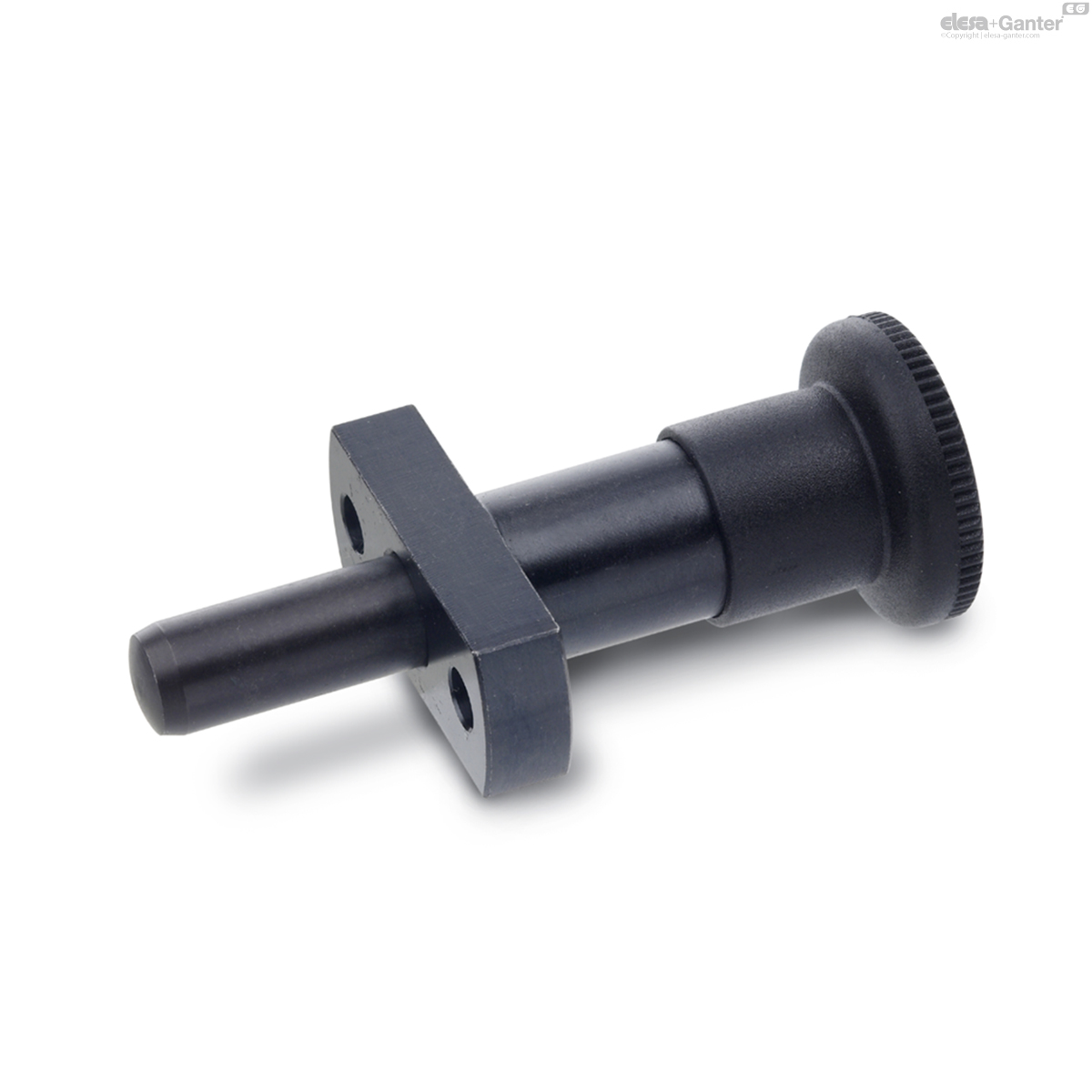

GN 817.3 Rastbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 817.3
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 817.3-8-20-C
- d1 h7
- 8
- l1
- 20
- l2
- 10
- l3
- 10
- b
- 16
- d2
- 28
- d3
- 5.5
- d4
- 38
- k
- 26
- l4
- 51
- l5
- 8
- l6
- 27
- Spring load in N ≈
initial - 8.5
- Spring load in N ≈
end - 28
- 80
Form
- B: ohne Rastsperre
- C: mit Rastsperre
Stahl
- brüniert
- Raststift gehärtet und geschliffen
Knopf Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Rastbolzen GN 817.3 ermöglichen preisgünstige Präzisionspositionierungen, wenn DIN 179 verwendet werden.
Dazu wird eine Positionierbuchse DIN 179 eingesetzt, wobei Maß l3 des Rastbolzens der Buchsen- bzw. Führungslänge entspricht.
Die Positioniergenauigkeit hängt also nicht von der Führung des Bolzens in der Rastmechanik ab, sondern von der Präzision der Positionierbuchse (Bohrungstoleranz F7) und des Bolzens (Toleranz h7). Beide Elemente sind gehärtet und geschliffen. Selbstverständlich hat auch die Führungslänge einen Einfluss auf die Genauigkeit der Positionierung.
Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
- Positionierbuchsen DIN 179
Je Rastbolzendurchmesser d1 stehen zwei Bolzenlängen l1 zur Auswahl.
Die Länge l3 muss ein vollständiges Ausrasten des Raststifts sicherstellen, Buchsenlänge und Plattendicke plus eventuellem Spalt können darin in gewissen Grenzen gewählt werden.
Zur Aufnahme der Buchsen mit der Toleranz n6 ist in der Regel eine dem Außendurchmesser entsprechende Bohrung mit der Toleranz H7 vorgesehen.
Ein Auszug von geeigneten Positionierbuchsen DIN 172 und DIN 179 ist zusammengestellt.
