812-300-EV
GN 812 Vertikal-Spanner
Lt: 1-2 Wochen Alle Größen und Varianten von GN 812
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

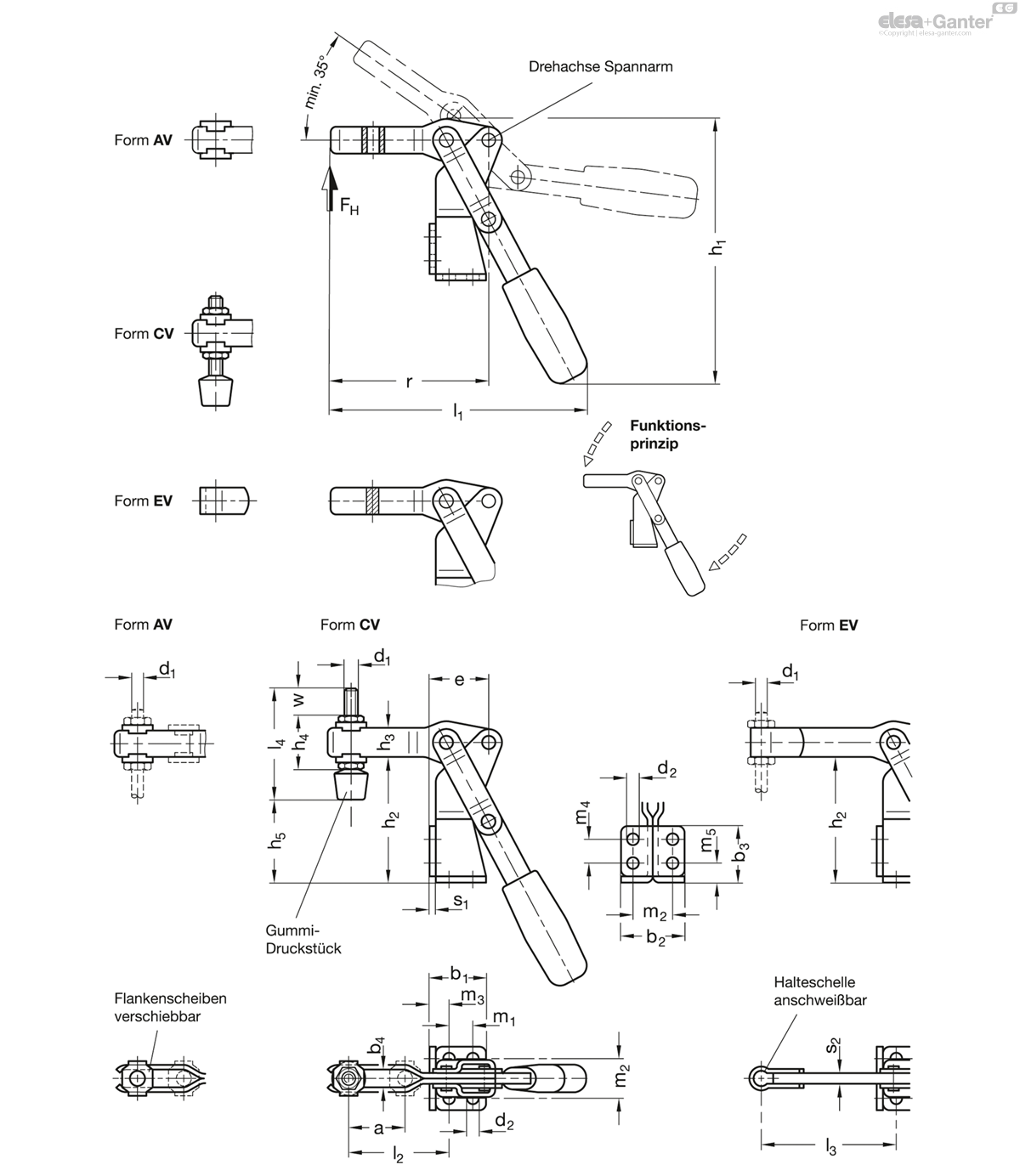

Technisches Datenblatt
Technische Daten
- Katalog
- GN 812-300-EV
- Size
- 300
- FH in N
- 1900
- b1
- 48
- b2
- 48
- b3
- 51
- d1
- M 10
- d2
- 8.5
- e
- 46
- h1 ≈
- 198
- h2
- 108
- h3
- 20
- l1 ≈
- 194
- l3 max.
- 95
- m1
- 28
- m2
- 30
- m3
- 11.5
- m4
- 30
- m5
- 12
- r ≈
- 122
- s1
- 3
- s2
- 8
- 800
Form
- AV: offener Spannarm mit 2 Flankenscheiben
- CV: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
- EV: massiver Spannarm mit Halteschelle zum Anschweißen
Stahlblech-Teile
Einsatzstahl C 10, verzinkt. blau passiviert
Lagerbolzen vergütet
Lagerbuchsen einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Stahl, verzinkt
- Gummi-Druckstück 85 Shore A
Vertikal-Spanner GN 812 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei seitlich unterhalb des Spanners befindet. Die zwei um 90° angeordneten Montageflächen ermöglichen eine platzsparende Montage neben der Spannstelle.
Vertikal-Spanner mit offenem Spannarm nehmen in Form AV über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form CV ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Vertikal-Spanner in Form EV können durch Anschweißen der mitgelieferten Halteschelle oder zusammen mit Haltern für Andrückschrauben GN 809 auf besondere Anforderungen angepasst werden.
- Andrückschrauben
- GN 801 Halter für Andrückschrauben (für Form AV)
- GN 809 Halter für Andrückschrauben (für Form EV)
