806-15-B GN 806 Schutzkappen

806-15-B

GN 806 Schutzkappen

  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 806

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 806-15-B
d1
15
d2
M 6
d3
8.5
d4
11.5
h1
10
h2
14
A/F
12
t1
2
t2
6
t3 min.
7
8

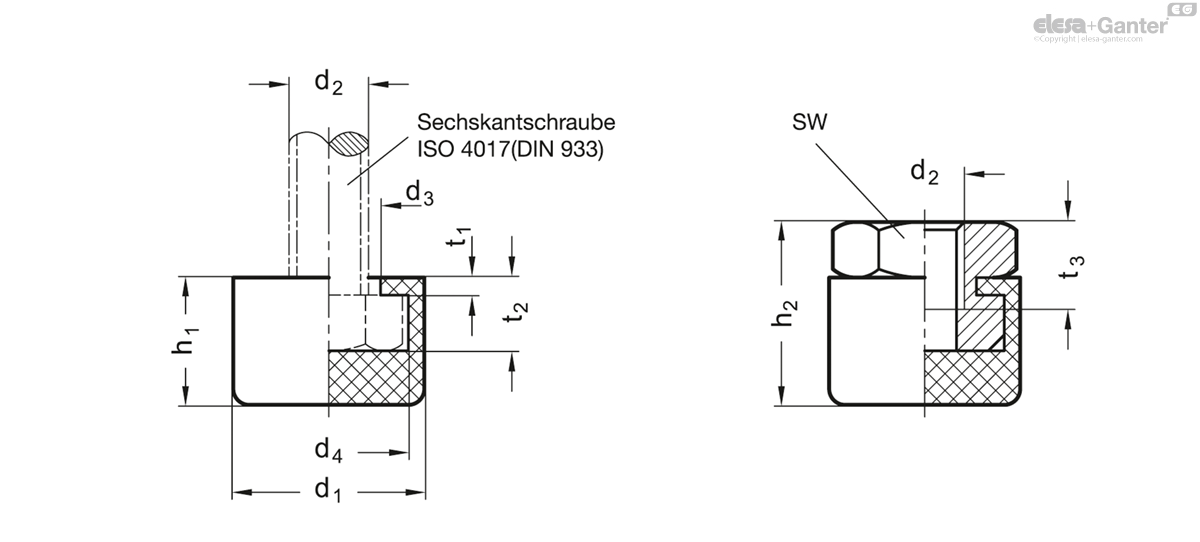

806-15-B drawing
* Schutzkappe d1 = 11 ist in Form B (mit Gewindebuchse) nicht lieferbar.

Form

  • A: Schutzkappe (ohne Schraube/Buchse)
  • B: Schutzkappe mit Gewindebuchse

Anschlagpuffer

Gummi (CR)

  • Härte 85±5 Shore A
  • schwarz

Gewindebuchse

Stahl

verzinkt, blau passiviert

Schutzkappen GN 806 können, mit Sechskantschrauben ISO 4017 (DIN 933) oder Gewindestiften (Form B) kombiniert, als Druckschrauben mit elastischer Spannfläche oder als elastische Anschlagschrauben eingesetzt werden.

Ein typischer Einsatzfall ist ihre Verwendung bei Kniehebel-Schnellspannern.
