743.7-18-R3/4-A

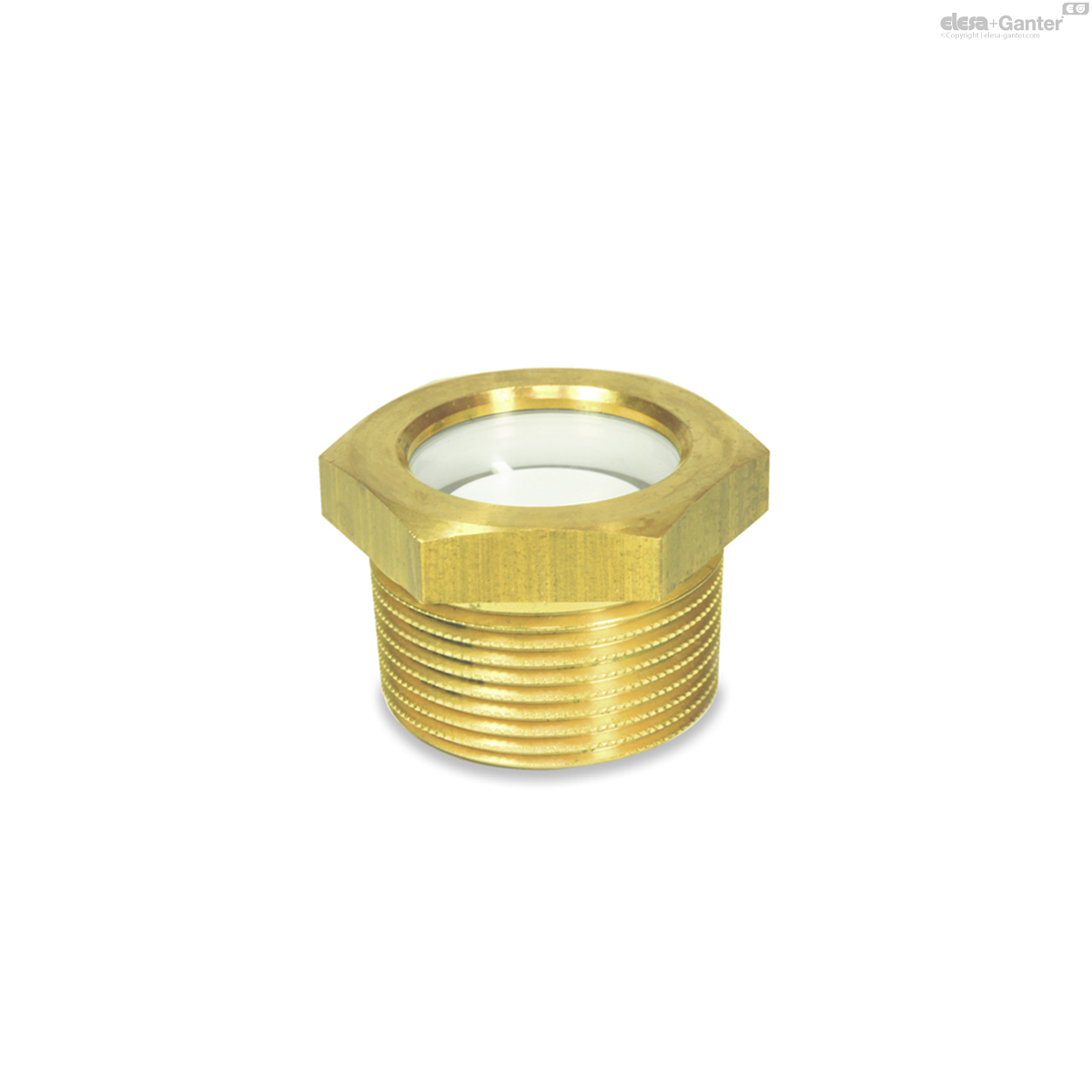

GN 743.7 Ölschaugläser
Auf Lager Alle Größen und Varianten von GN 743.7
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 743.7-18-R3/4-A
- d1
- 18
- d2
- R 3/4
- a
- 9.5
- d3
- 26.4
- d4
- Rp 3/4
- e
- 31
- l1
- 18
- l2
- 8
- l3
- 14.5
- s
- 27
- p
- 1.81
- 50
Form
- A: mit Reflektor
- B: ohne Reflektor
Gehäuse
Messing
CuZn40Pb2
Reflektor
Thermoplast (Polysulfon)
- temperaturbeständig bis zu 100 °C
- Sichtscheibe Float-Glas
- O-Ring Gummi NBR (Perbunan®)
Das keglige Gewinde der Ölschaugläser GN 743.7 ermöglicht eine metallische Dichtung. Beim Anziehen verklemmt sich das keglige Außengewinde R mit dem entsprechenden zylindrischen Innengewinde Rp.
Bei der Bezugsebene a hat das R-Außengewinde die gleichen Gewindedurchmesser wie das Rp-Innengewinde, sodass es sich bis a von Hand einschrauben lässt. Der Kraftanzug mittels Werkzeug vergrößert die Einschraublänge und dichtet die Verschraubung ab. Zusätzlich wird in der Regel ein Dichtmittel (Hanf oder Teflonband) verwendet. Das R-Gewinde ist „aufgeraut“, sodass sich das Dichtmittel beim Einschrauben nicht verschiebt.
- O-Ringe aus EPDM
