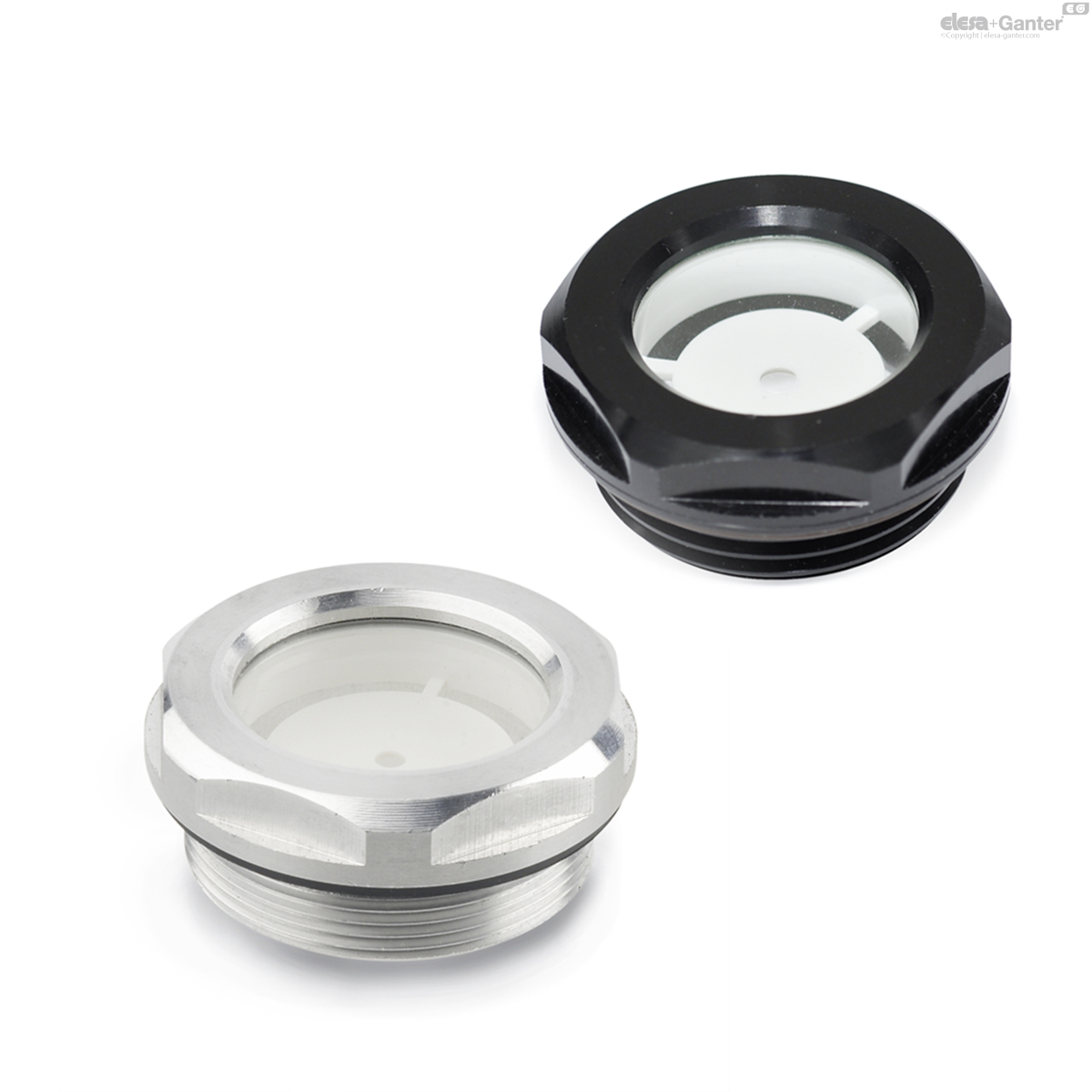

743.1-14-G1/2-A GN 743.1 Ölschaugläser

743.1-14-G1/2-A

GN 743.1 Ölschaugläser

Aluminium / Naturglas, beständig bis180 °C
  • Icons/__logo__RoHS__.png
  • Icons/__logo__g18020__.png

Auf Lager Alle Größen und Varianten von GN 743.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 743.1-14-G1/2-A
d1
14
d2
G 1/2
d3
26
l1
8.5
l2
7.5
s
23
10

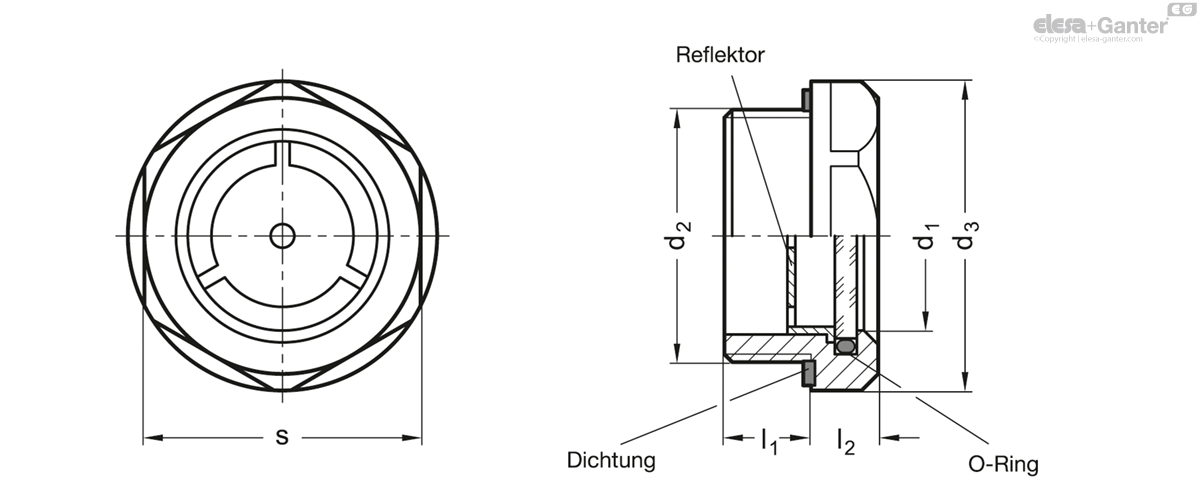

743.1-14-G1/2-A drawing

Form

  • A: mit Reflektor, blank
  • AS: mit Reflektor, schwarz eloxiert
  • B: ohne Reflektor, blank
  • BS: ohne Reflektor, schwarz eloxiert

Gehäuse

Aluminium

  • Form A und B: feingedreht, blank
  • Form AS und BS: feingedreht, schwarz eloxiert

Reflektor

Thermoplast (Polysulfon)

  • temperaturbeständig bis zu 180 °C
  • Sichtscheibe ESG-Glas
  • Dichtung Gummi FPM (Viton®)

Kennung durch nicht schwarze Einfärbung der Dichtung

Die sehr stabil dimensionierte, kratzfeste Naturglasscheibe der Ölschaugläser GN 743.1 ist über einen O-Ring am Scheibenumfang und nicht an der Planseite abgedichtet, dadurch ist die Dichtheit unabhängig von der axialen Anpresskraft.

Der Außen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.

Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet, dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

Ölschaugläser GN 743.1 können auch bei Behältern eingesetzt werden, die unter Druck stehen, Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.

Montagehinweis:

Bei Wandstärken unter 4 mm Befestigungsmuter verwenden GH..

  • RoHS-konform (nur Formen AS und BS)
  • Befestigungsmutter GH.
  • Dichtungen aus EPDM
