705-8-E-NI GN 705-NI Edelstahl

705-8-E-NI

GN 705-NI Edelstahl

Stahl / Verzinkt / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 705

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 705-8-E-NI
d1 H8
8
d2
16
d3
M4x6
b js14
8
10

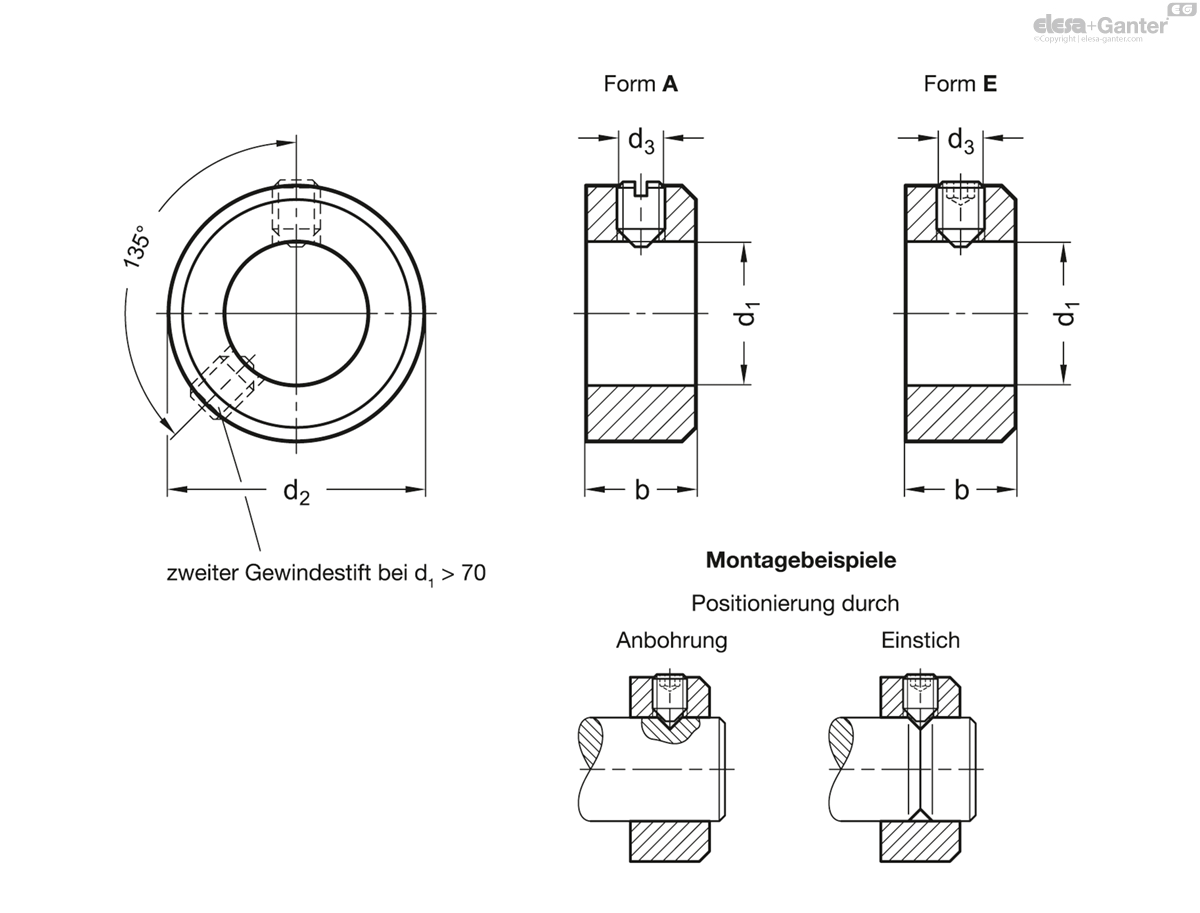

705-8-E-NI drawing
* Die angegebenen Toleranzen gelten gemäß DIN 705 für blanke Stellringe. Die Oberflächenbehandlung hat i.d.R. keinen funktionsstörenden Einfluss.

Form

  • A: Gewindestift mit Schlitz ISO 7434 (DIN 553)
  • E: Gewindestift mit Innensechskant DIN 914

Ausführung in Stahl

brüniert (Standard)

Ausführung verzinkt

Stahl

verzinkt, blau passiviert ZB

Ausführung in Edelstahl

Edelstahl 1.4305 NI

Stellringe GN 705 entsprechen im Wesentlichen den Ausführungen der DIN 705, welche im April 2007 neu herausgegeben wurde.

Das amtliche Normblatt sieht noch die Größen d1=2; 2,5; 3; 3,5; 4; 4,5; und 55; 56; 60; 63; 65; 70; 75; 80; 85; 90; 100; 110; 120; 125; 125; 140; 150; 160; 180; 200 vor, jedoch fehlen dort eine ganze Reihe der in der obigen Tabelle aufgeführten Zwischengrößen.

Außerdem sind auf dem amtlichen Normblatt noch die Formen B und C zur Befestigung der Stellringe mit Querstift vorgesehen, jedoch nicht die Form E.
