6337-125-B16-L DIN 6337 Kugelgriffe

6337-125-B16-L DIN 6337 Kugelgriffe

Stahl
Alle Größen und Varianten
  • RoHS

Lt: 1-2 Wochen

Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
DIN 6337-125-B16-L
l1
125
d2 H7
B 16
b
24
d3
32
d4
25
d5
32
d6
15
h ≈
63
l2 ≈
119
weight
216

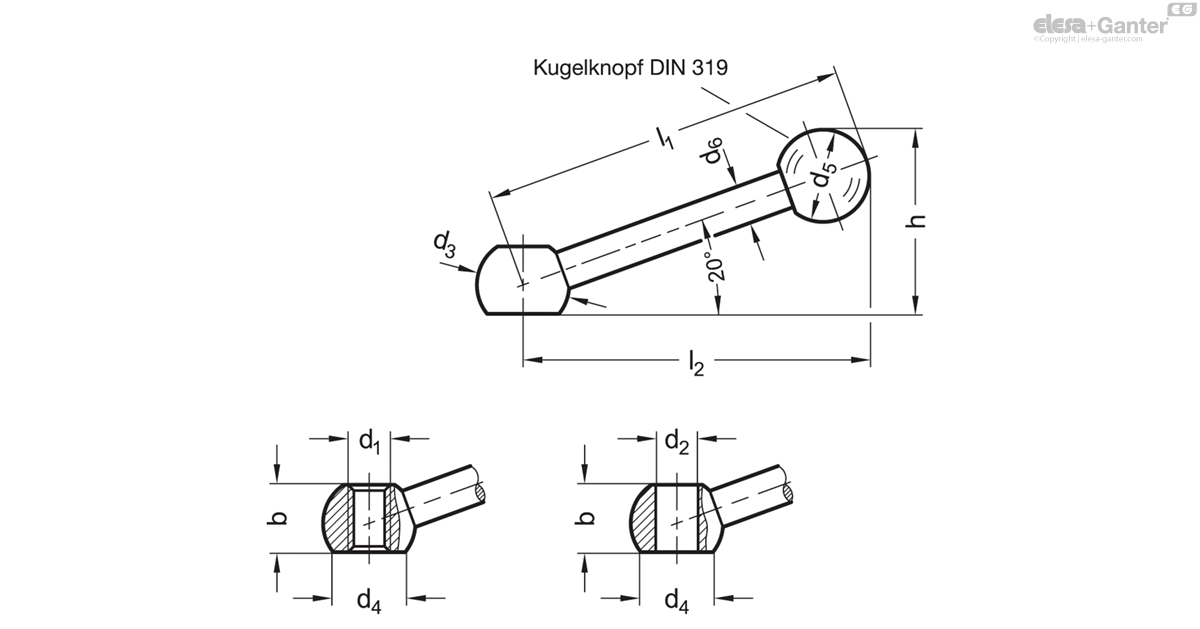

6337-125-B16-L drawing
* i. d. R. nicht auf Lager, erfordert Mindestbestellmenge.

Form

  • L: Griff schräg mit Bohrung
  • N: Griff schräg mit Gewindebohrung

Stahl

  • gedreht
  • brüniert

KugelknöpfeDIN 319

Kunststoff, schwarz

Das amtliche Normblatt sieht noch die Größen 200 - M24 / B24 vor.
