6336.3-63-M12 GN 6336.3-ST Stahl

6336.3-63-M12

GN 6336.3-ST Stahl

Stahl / Edelstahl
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 6336.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 6336.3-63-M12
d1
63
d2
M 12
d3
26
d4
13
h1
40
h2 ≈
21
h3 min.
36
125

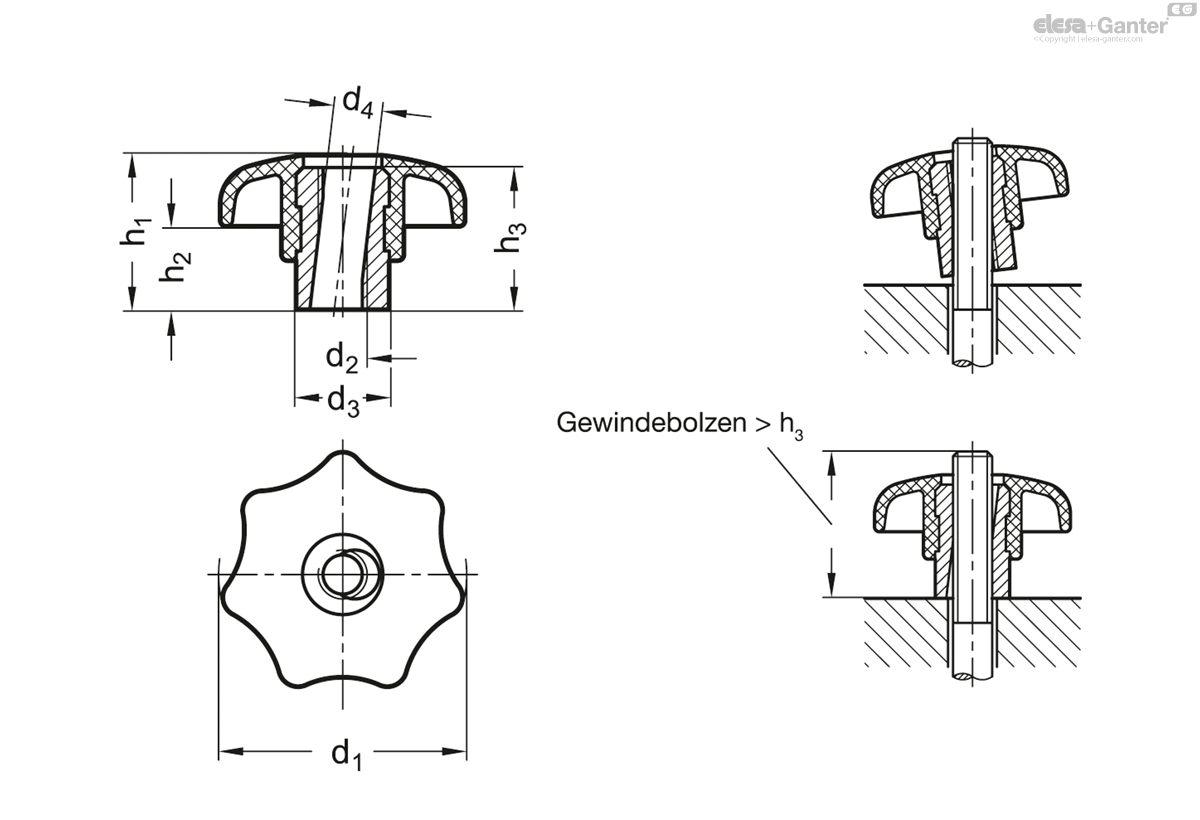

6336.3-63-M12 drawing

Kunststoff

Kunststoff Thermoplast (Polyamid PA)

  • schlagfest
  • schwarz, strukturmatt

Buchse

Stahl verzinkt, blau passiviert

Edelstahl 1.4305 NI

Schnellspann-Sterngriffe GN 6336.3 werden eingesetzt, wenn der Griff nach dem Lösen ganz abgezogen und schnell wieder in Spannstellung gebracht werden soll.

Der Griff wird schräg auf den Gewindebolzen aufgesteckt. Beim Spannen rastet die Mutter in die Gewindegänge des Bolzens ein. Mit einer geringfügigen Drehung kann jetzt gespannt werden.

Funktionssicherheit ist allerdings nur gegeben, wenn die Spannfläche rechtwinklig zum Gewindebolzen ist.
