632.5-M12-63

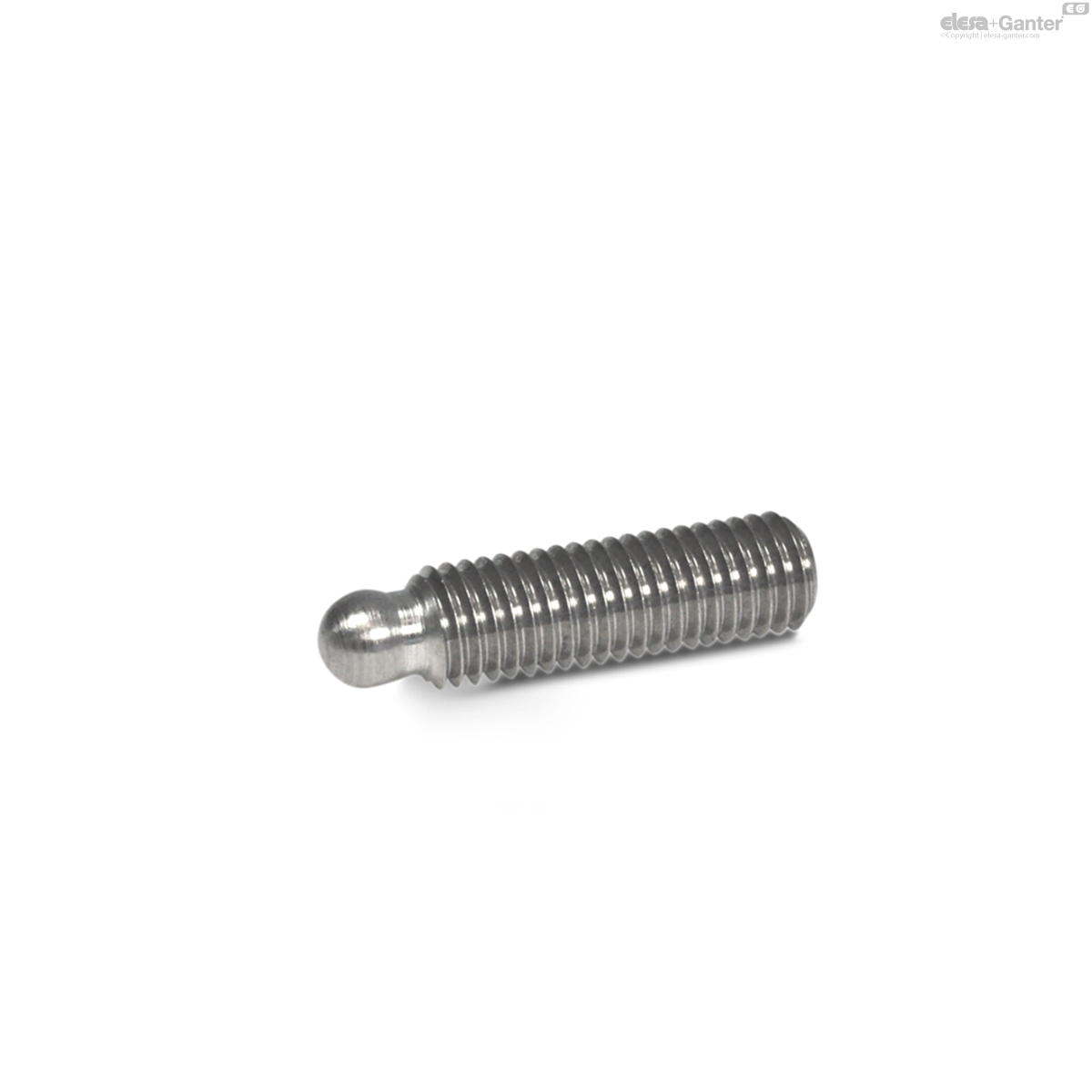

GN 632.5 Edelstahl-Gewindestifte
mit Kugelzapfen, für Druckstücke GN 631 / GN 631.5
Lt: 1-2 Wochen Alle Größen und Varianten von GN 632.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 632.5-M12-63
- d1
- M 12
- l
- 63
- d2 +0,05
- 9.4
- A/F
- 6
- Thrust pad GN 631 / GN 631.5
d1 - e - 21 - 3.4 25 - 3.6 32 - 4.2 40 - 6.2 50 - 8.7
- 40
Edelstahl nichtrostend, 1.4305
Edelstahl-Gewindestifte GN 632.5 mit Kugelzapfen werden in der Regel in Verbindung kombiniert mit Edelstahl-Druckstücken GN 631 / GN 631.5 .
Der Kugel-Ø d2 ist kleiner als der Gewindekern-Ø, sodass ein Einschrauben von der Kugelseite her möglich ist.
Die Kombination von Edelstahl-Gewindestiften GN 632.5 und Edelstahl-Druckstücken GN 631 / GN 631.5 mit Griffelementen ergibt auf einfache Weise Spannschrauben verschiedenster Art.
