6319-12-G
DIN 6319 Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von DIN 6319
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- DIN 6319-12-G
- d1 H13
- 12
- d4
- 30
- d5
- 18.5
- d6 Schrauben
- M 10
- h4
- 5
- 7.3
- Übertragbare Statik
Schraubenkraft in kN
max. - 26
- 20
Ausführung in Stahl

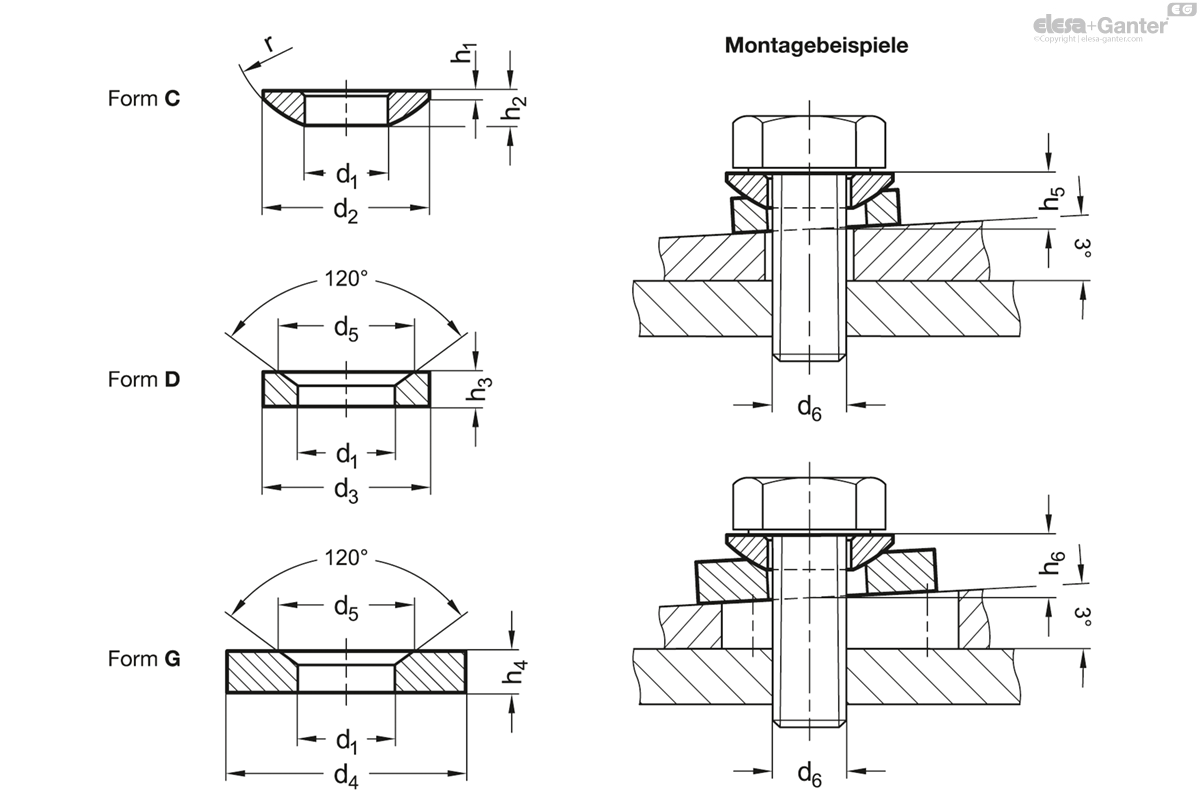

Form
- C: Kugelscheibe
- D: Kegelpfanne mit d3 = d2
- G: Kegelpfanne mit d4 > d2
Form C / D
Einsatzstahl
einsatzgehärtet
EHT 0,2 bis 0,4 mm
Härte (550 + 100) HV 10
Form G
Vergütungsstahl, vergütet
Härte (350 + 80) HV 30
Ausführung in Edelstahl
Form
Edelstahl nichtrostend, 1.4305 NI
Form C / D / G
ungehärtet
Edelstahl nichtrostend, 1.4401 A4
Form C / D
ungehärtet
Kugelscheiben und Kegelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen.
Durch den verwendeten Werkstoff eignen sich die Kugelscheiben und Kegelpfannen generell für Anwendungen mit aggressiven Umgebungsbedingungen.
Die Kegelpfannen der Form G mit vergrößertem Außendurchmesser werden vorwiegend bei Langlöchern verwendet.
Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.
Ausführung in Stahl
- Kugelscheiben nicht gehärtet
- Kegelpfannen nicht gehärtet
Ausführung in Edelstahl
- Edelstahl-Kugelscheiben gehärtet
- Edelstahl-Kegelpfannen gehärtet
- Edelstahl-Kegelpfannen Form G mit d4 > d2
(vergrößerterter Außendurchmesser)
