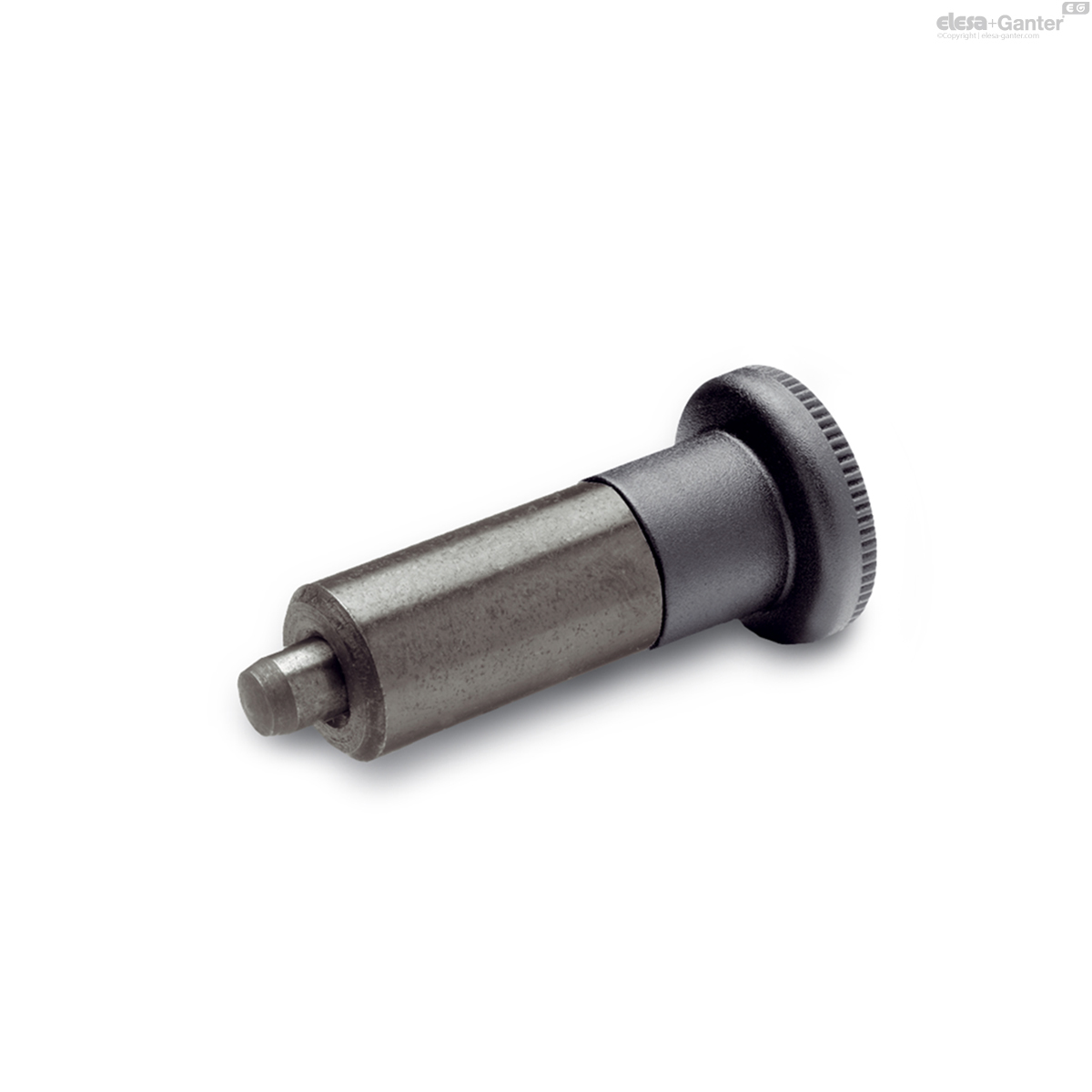

618-5-G GN 618 Rastbolzen
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 618-5-G
- d1 Stift -0.02/-0.05 Bohrung G7
- 5
- d2 h9
- 12
- d4
- M 5
- l2
- 5
- l3
- 22
- l4
- 6
- l5
- 4.5
- Federdruck in N ≈
Anfang - 7
- Federdruck in N ≈
Ende - 17
- 20
Form
- A: mit Griffknopf
- G: mit Gewindezapfen
Stahl
- schweißbar
- brüniert
- Raststift gehärtet
Knopf Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Rastbolzen GN 618 ohne Gewinde werden vorwiegend eingesetzt, wenn die Befestigung durch Schweißen, Kleben oder Klemmen erfolgt.
Die Form G mit Gewindezapfen ist für Anwendungsfälle gedacht, bei welchen die Betätigung des Raststiftes nicht mit dem Standardknopf erfolgt.
Die Rastbolzen sind konstruktiv so ausgelegt, dass der Raststift in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen kann. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Testreihen vorhanden.
